Nachbau Gerätebrett Go 242 #2


Ergänzungen von Harald Melchner zum Go 242 Instrumentenbrett Nachbau

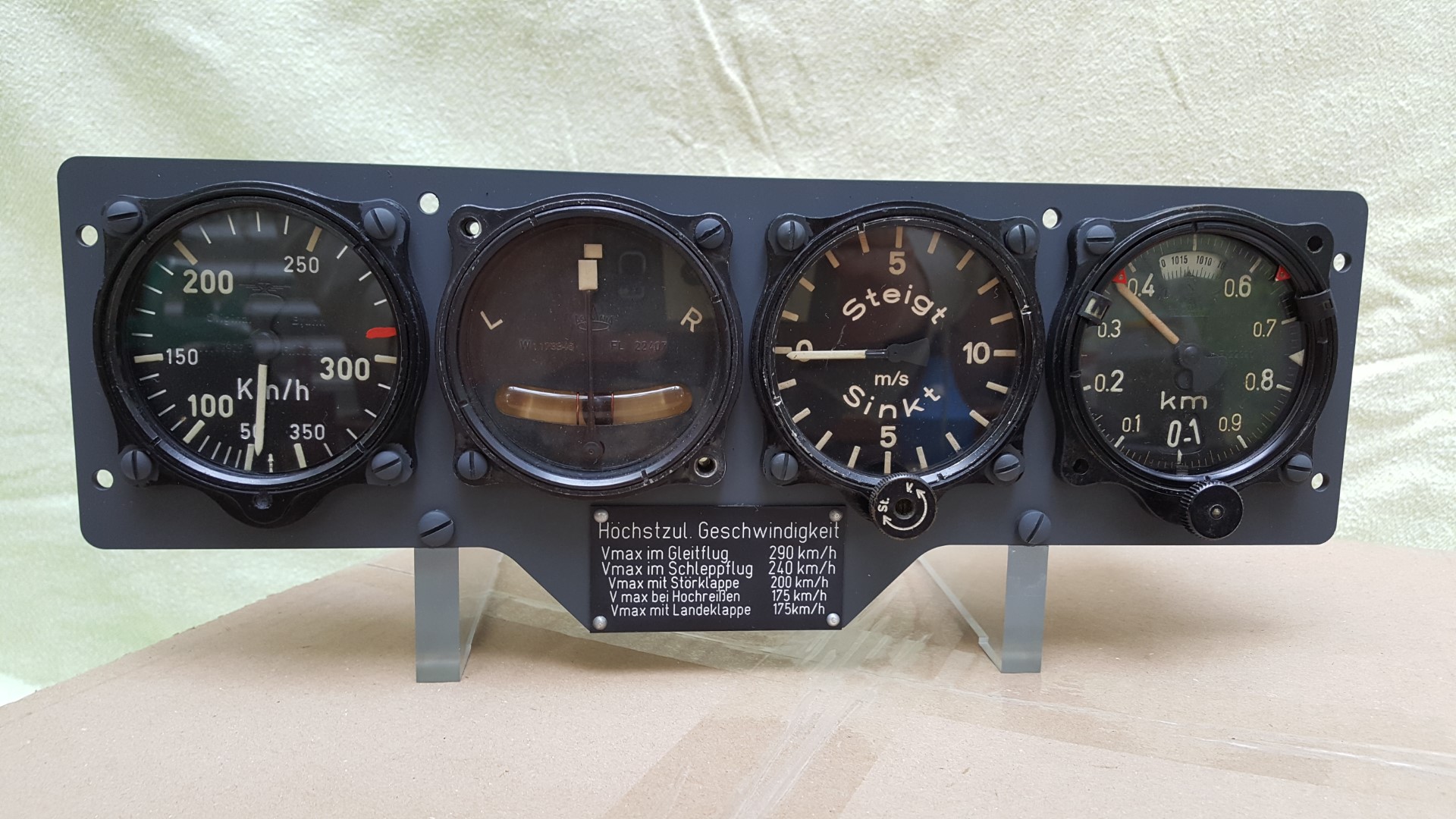

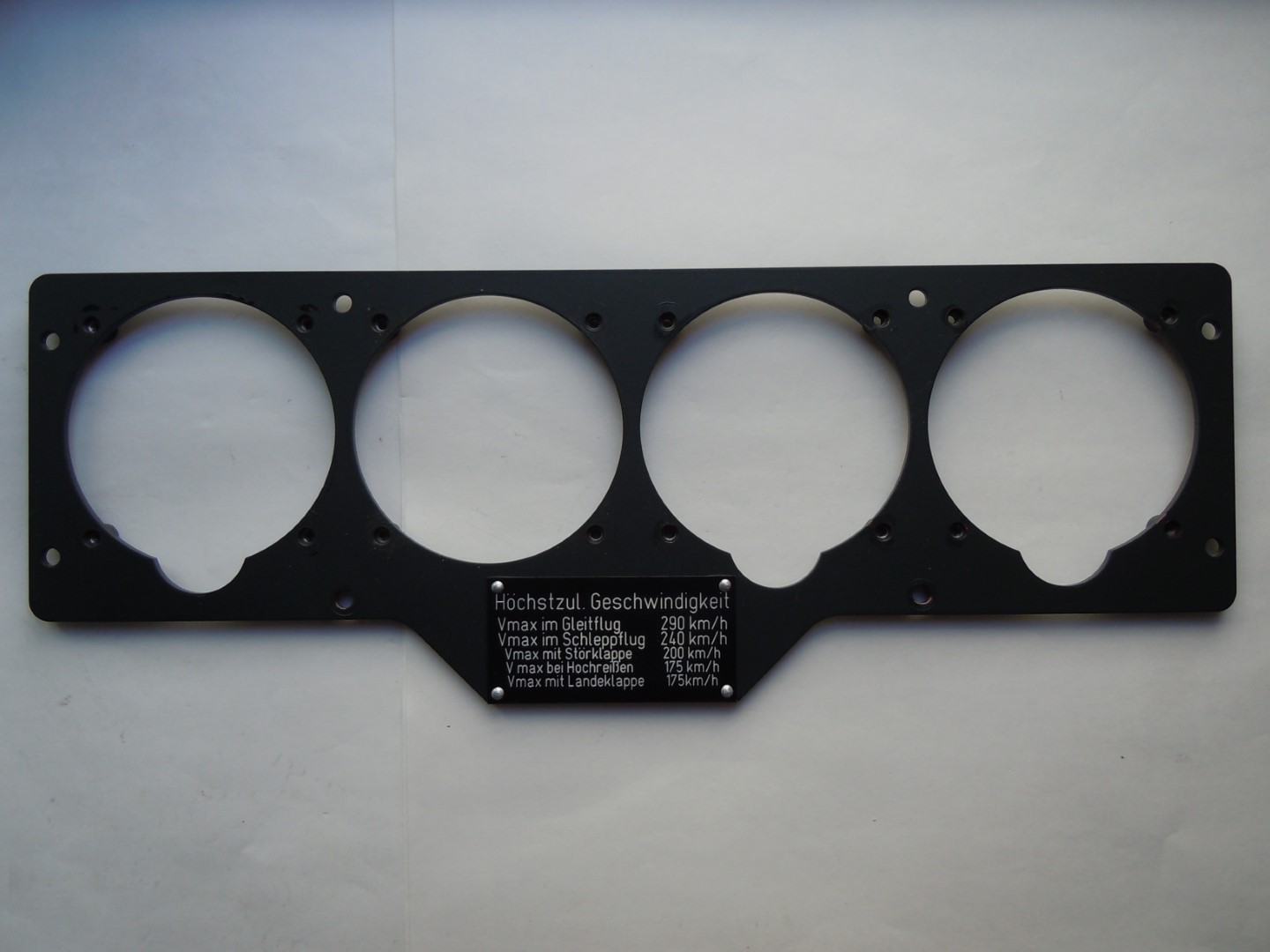

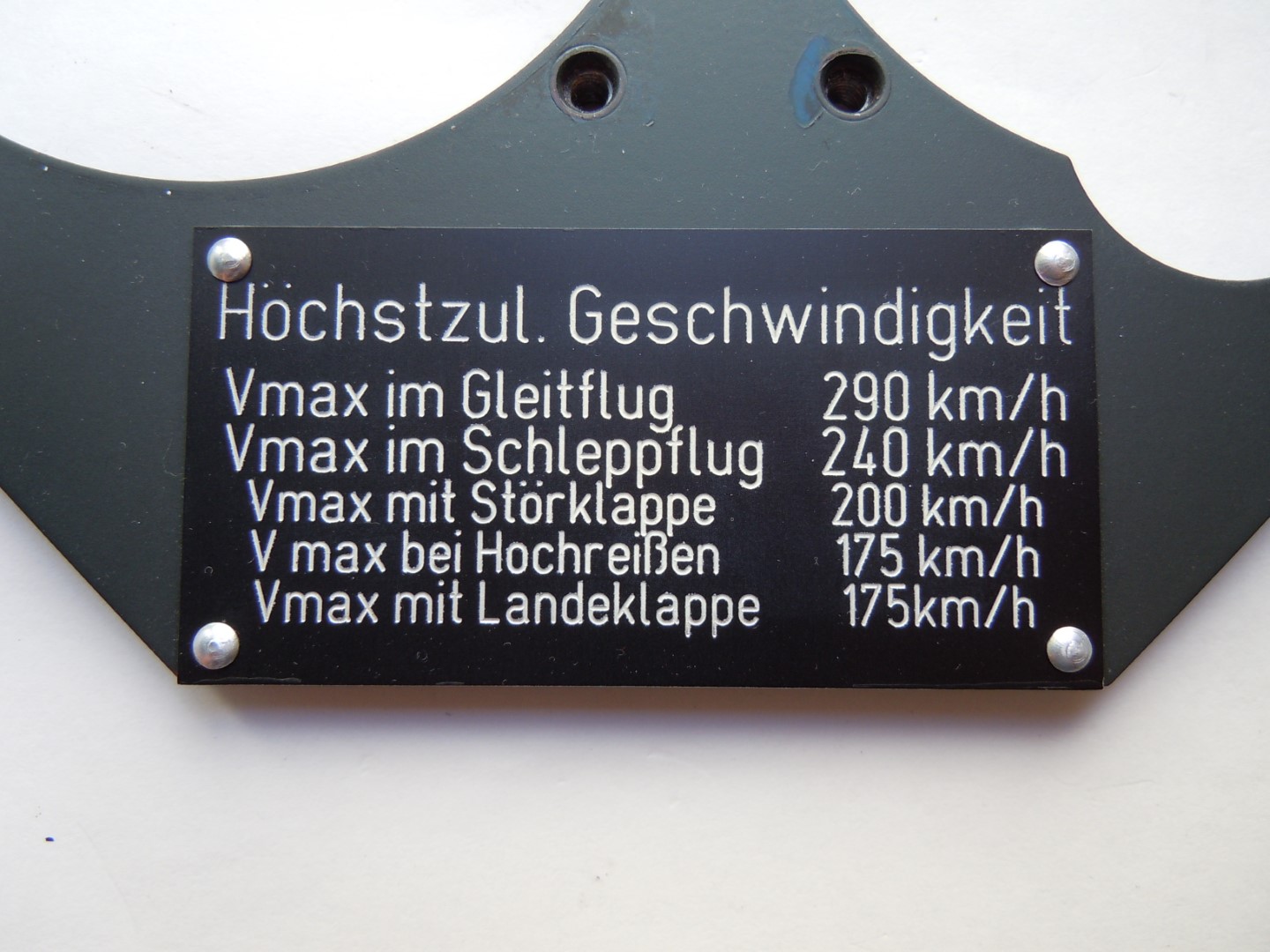

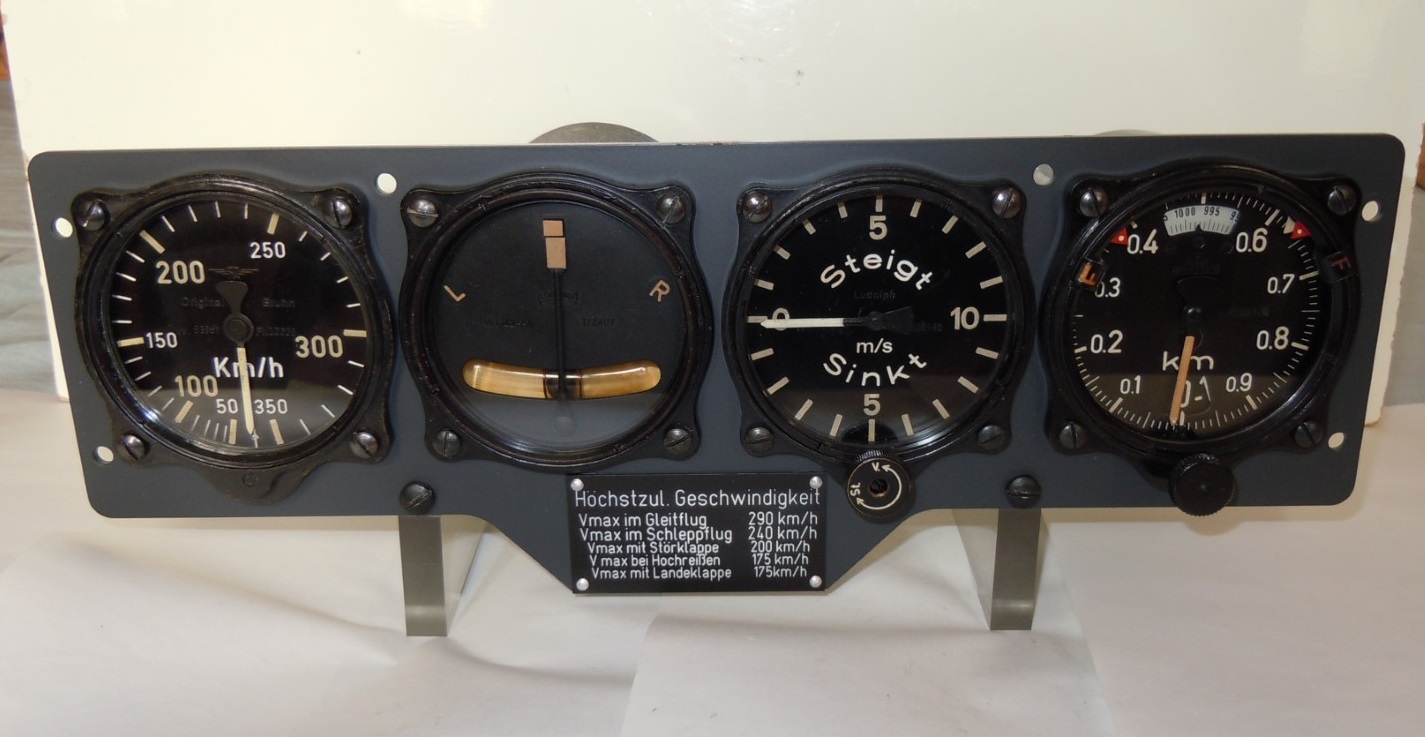

Anbei Bilder von meinem frisch fertiggestellten Go 242 Brett.

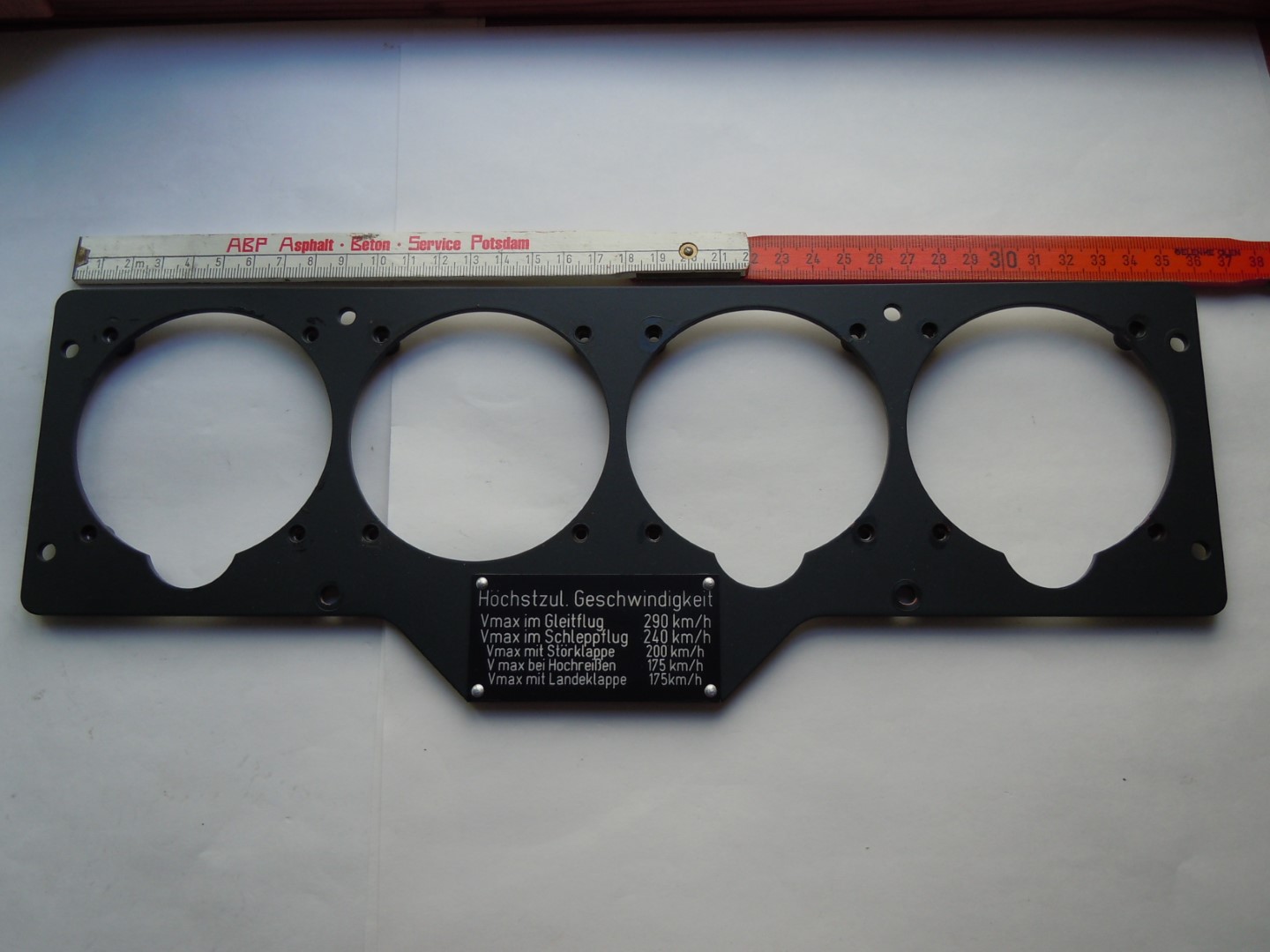

Es ist entstanden nach den Originalmaßen, die mir freundlicher Weise Friedrich Günther zur Verfügung gestellt hat; an dieser Stelle nochmal besten Dank an ihn.

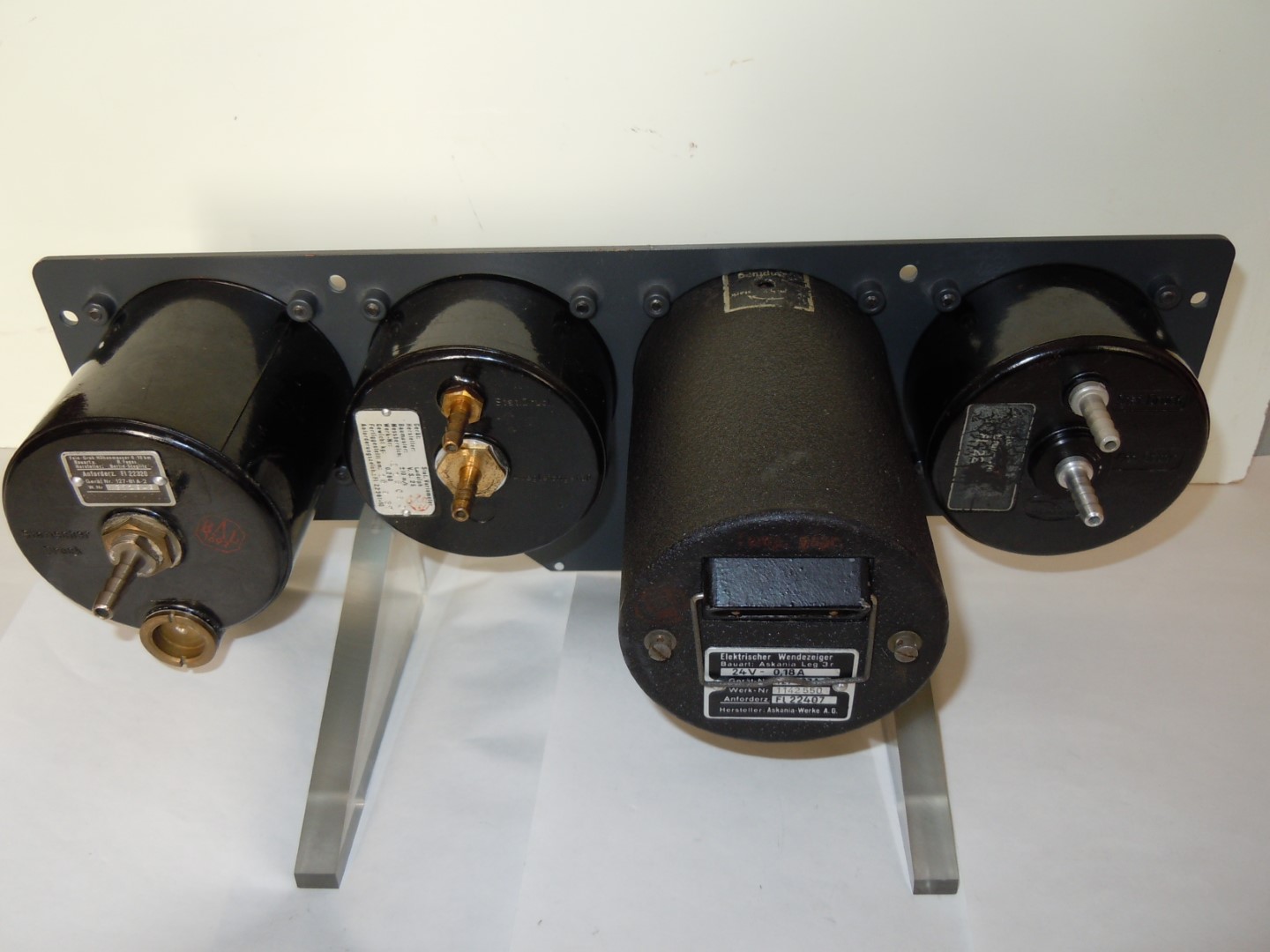

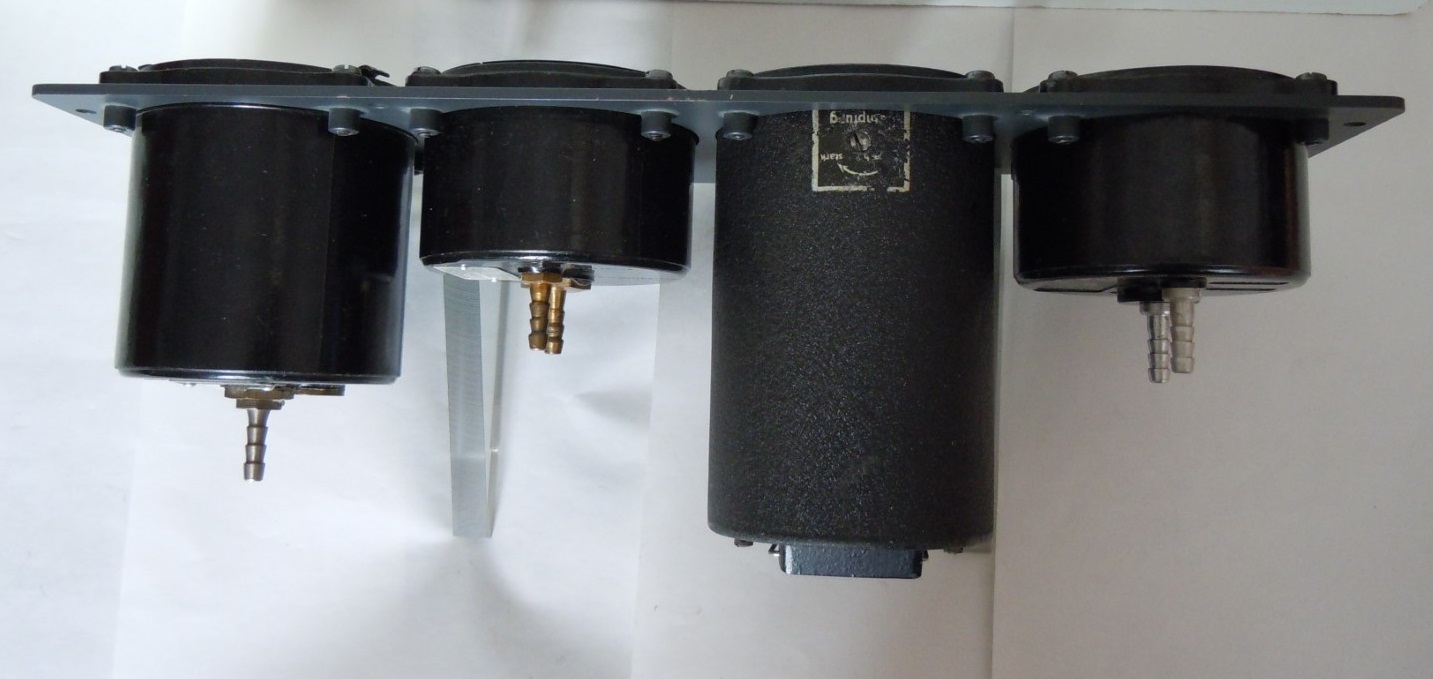

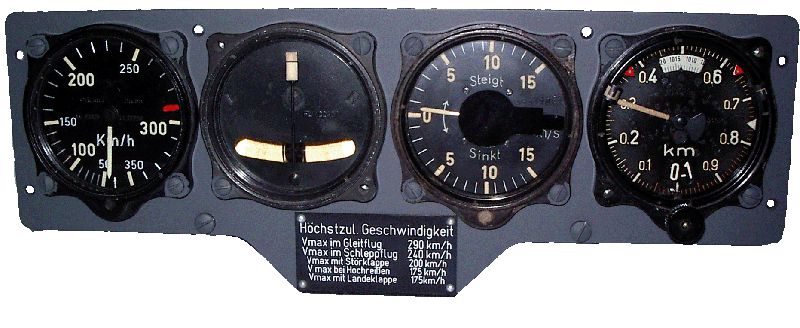

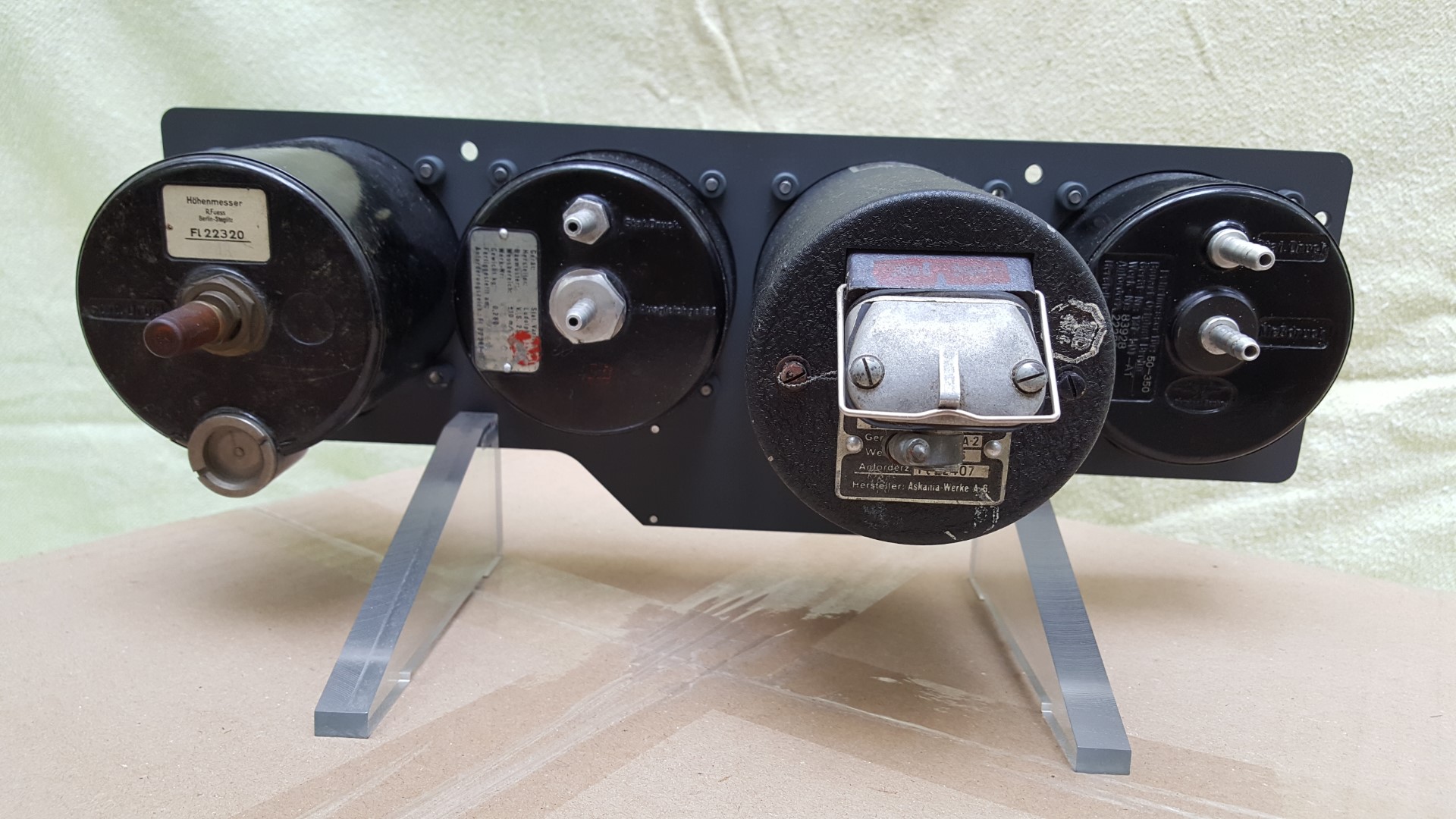

Bestückt ist es analog dem Originalbrett, welches auch auf Deiner Page abgebildet ist. Ich habe dafür speziell eine Rückansicht analysiert, um die genauen Typen herauszufinden.

Folgende Geräte sind eingebaut:

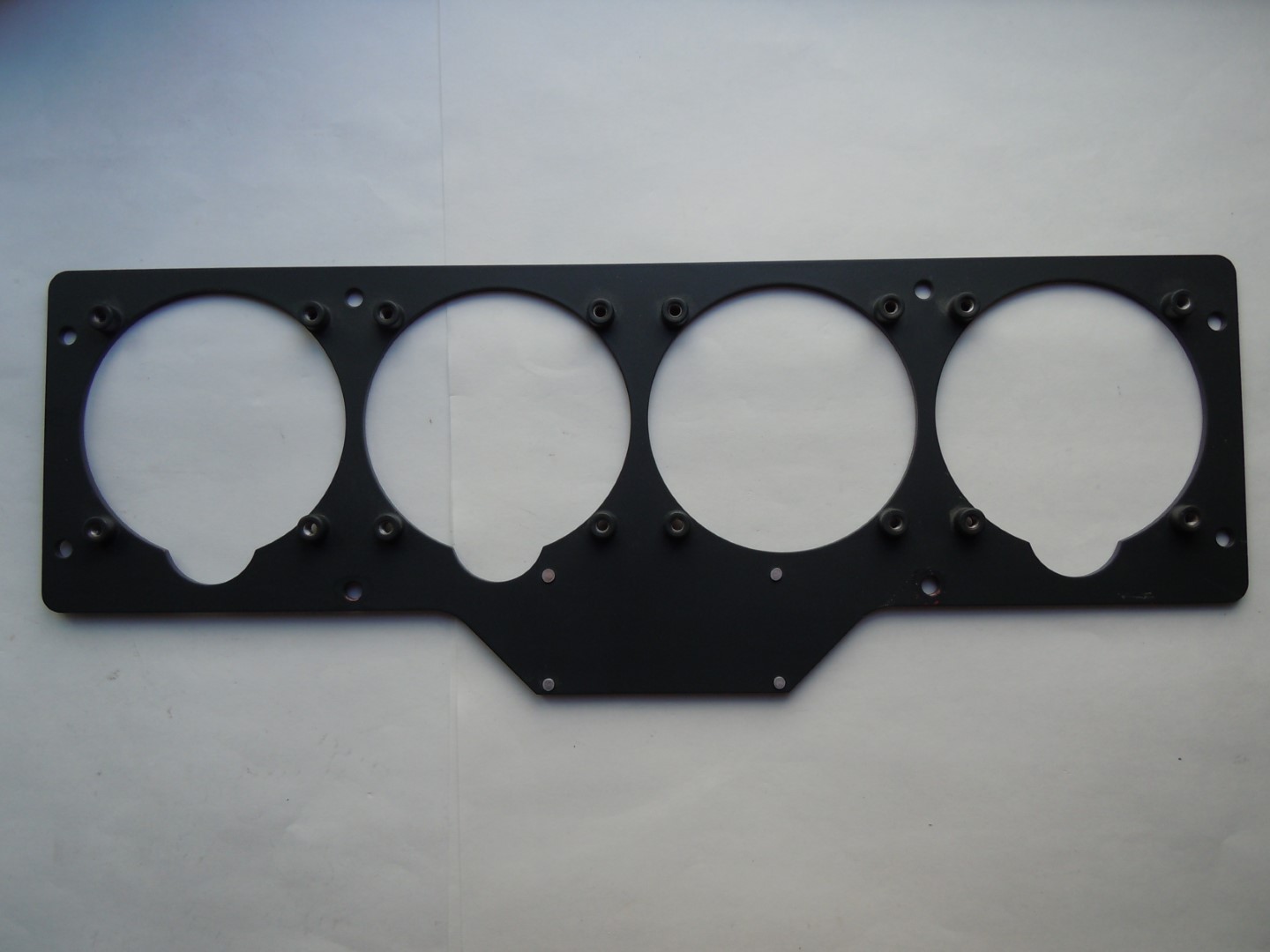

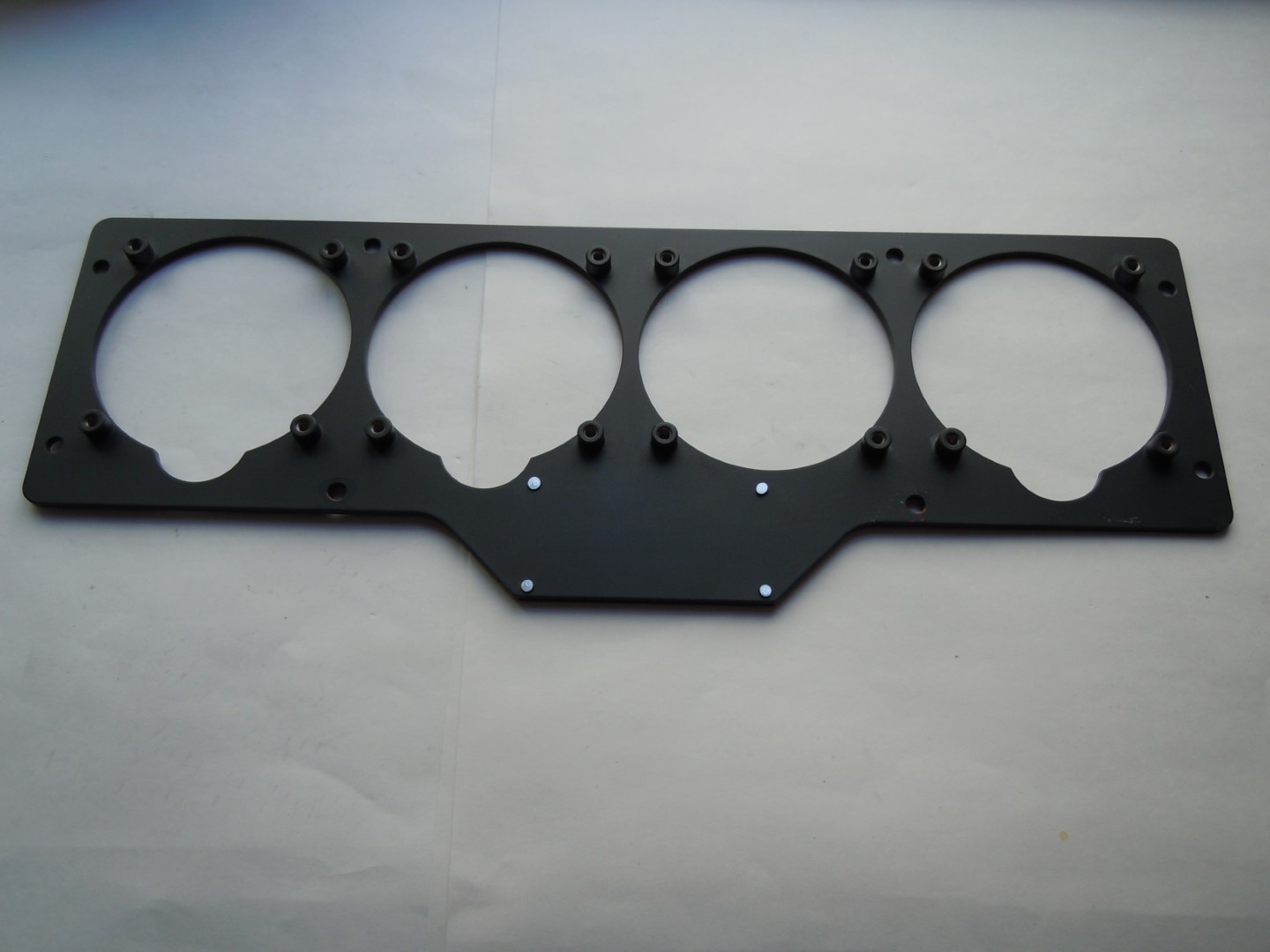

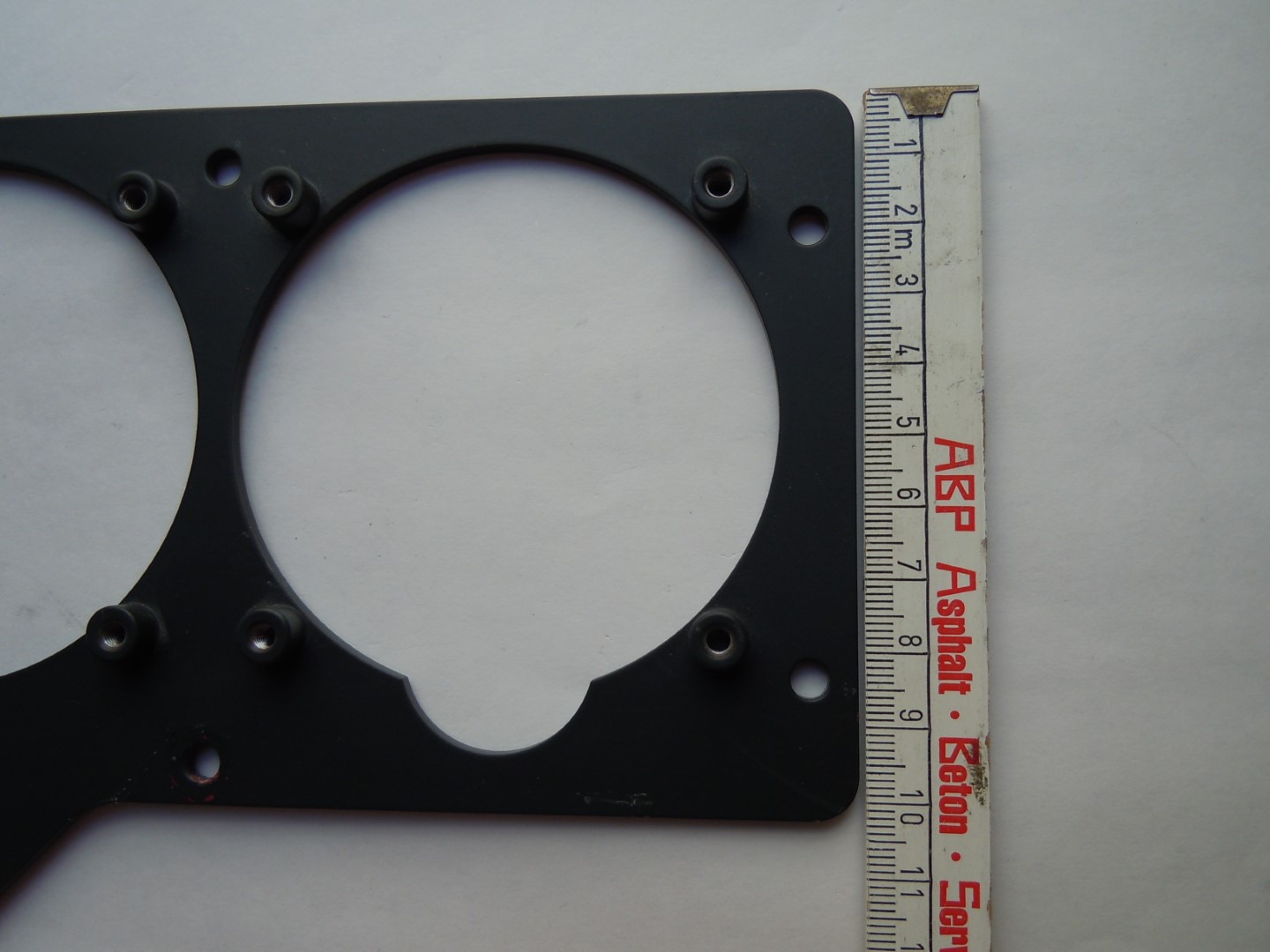

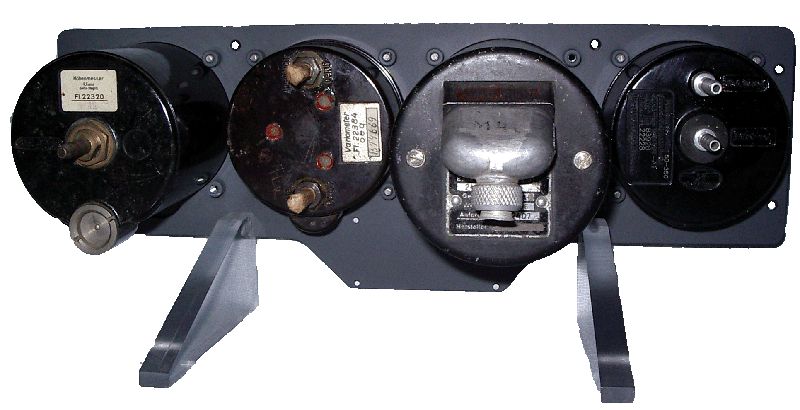

Das Gerätebrett war im Original hinten mit Einpressmuttern M4 versehen, was beim Nachbau auch Berücksichtigung fand.
Lackiert ist das Alubrett mit Original Flieglack 7122 von Kiroff in RLM66.

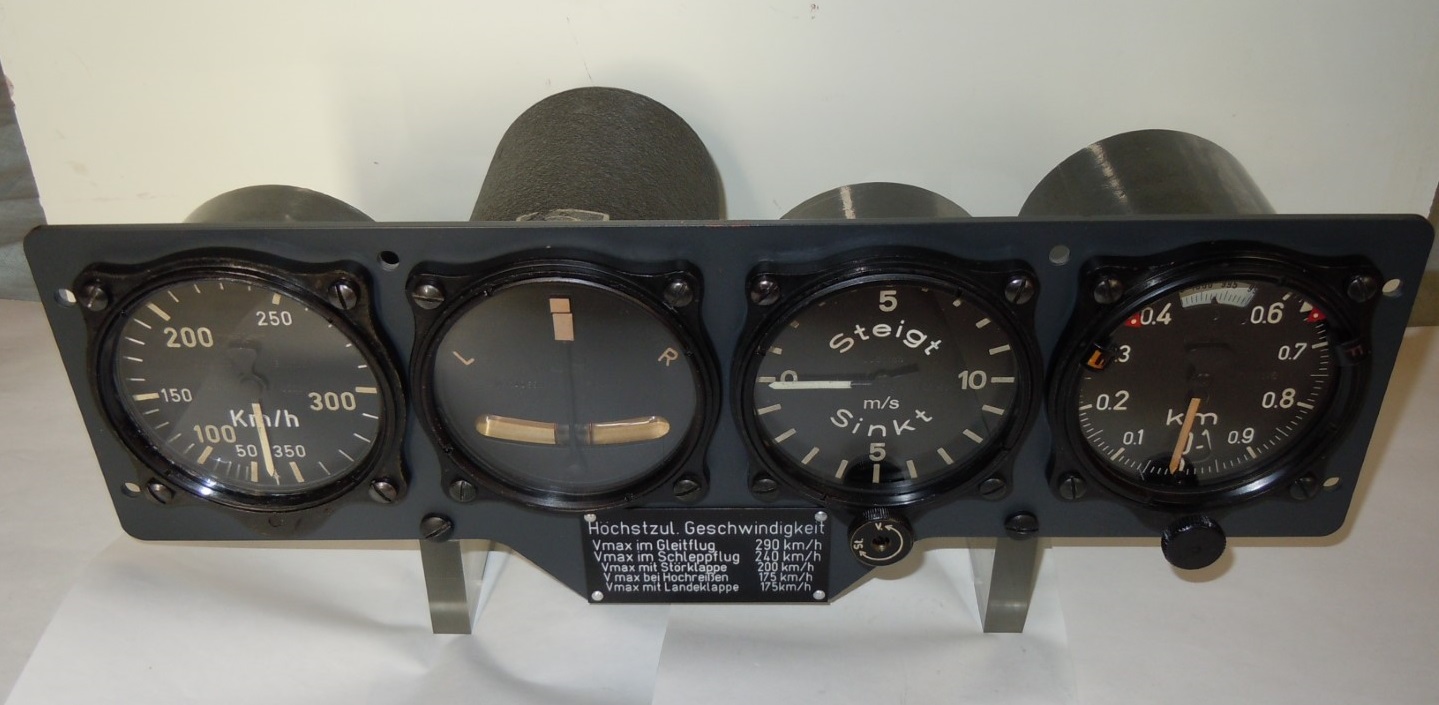

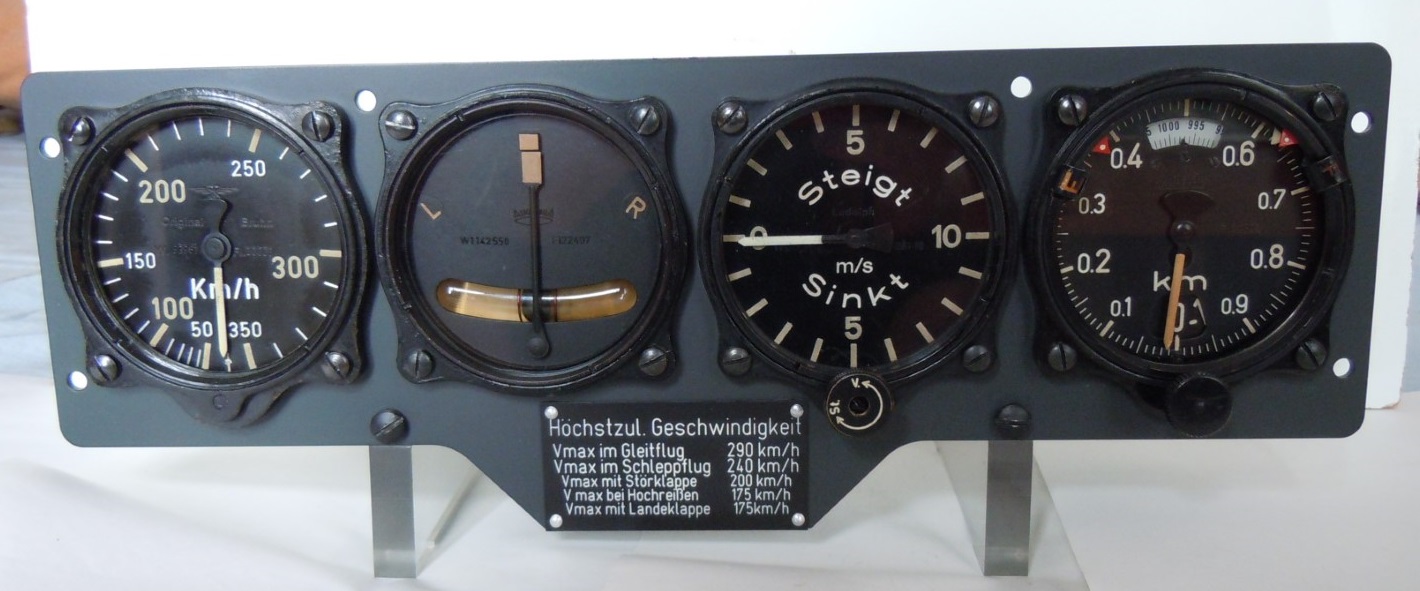

Hier eine Variante mit veränderter Instrumentierung



  • Folgende Geräte sind eingebaut:

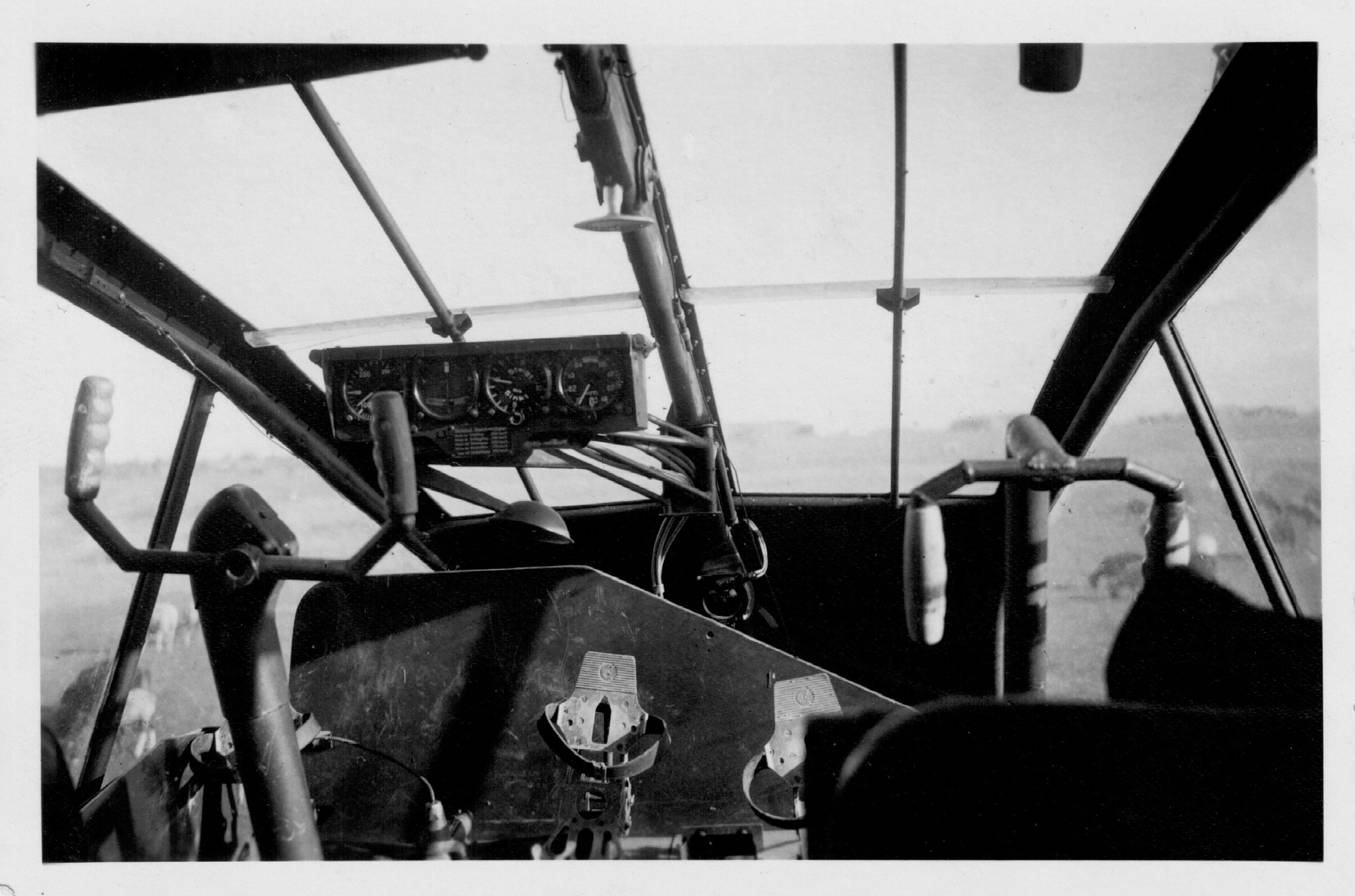

Quelle: Archiv Peter Cohausz

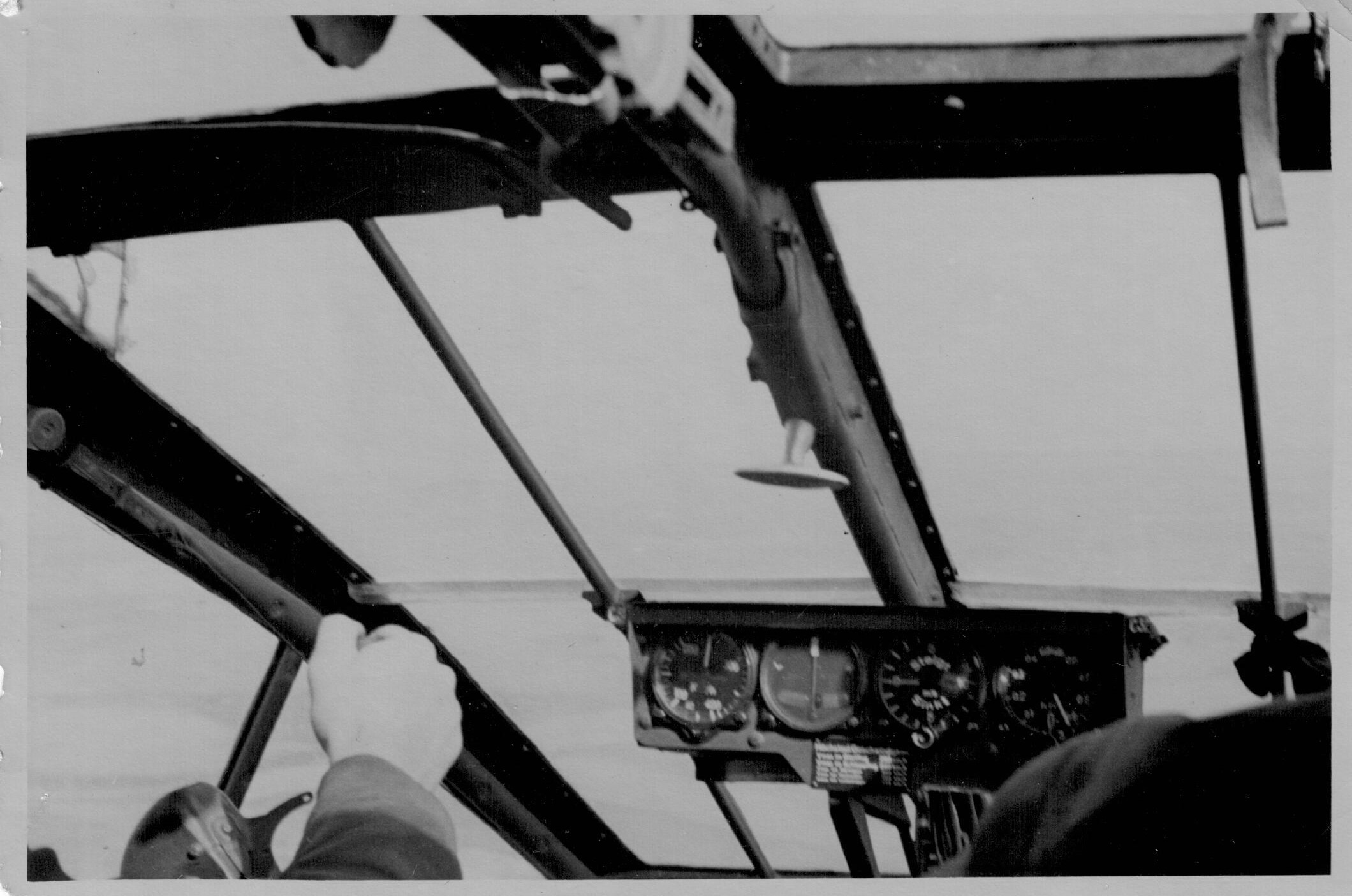

Quelle: Archiv Peter Cohausz


Tele-Objektiv für Robot II, Tele-Xenar, 1944/ 1945


  • Bezeichnung: Tele-Objektiv für Treffer-Kamera Robot II
  • Anforderungszeichen: Fl.XXX
  • Baumuster: Tele-Xenar
  • optische Eigenschaften: f:3,8 / F= 7,5cm
  • Hersteller: Josef Schneider & Co., Optische Werke, Kreuznach
  • Baujahr: 1944/ 1945
  • Werknummer: 1819467
  • Material: Duraluminium, eloxiert und schwarz lackiert
  • Sonderkennzeichnung: „Luftwaffen-Eigentum „
  • Besonderheit: eingeschränkte Einstellmöglichkeiten (entfeinerte Version)
  • Eingebaut an: Treffer- Kamera Robot II

Weiterlesen




Tele-Objektiv für Robot II, Tele-Xenar, 1944


  • Bezeichnung: Tele-Objektiv für Treffer- und Bordkamera Robot II
  • Anforderungszeichen: Fl.XXX
  • Baumuster: Tele-Xenar
  • optische Eigenschaften: f:3,8 / F= 7,5cm
  • Hersteller: Josef Schneider & Co., Optische Werke, Kreuznach
  • Baujahr: ca. 1944
  • Werknummer: 1813815
  • Material: Buntmetall, schwarz lackiert
  • Sonderkennzeichnung: „Luftwaffen-Eigentum 3“
  • Eingebaut an: Treffer- und Bordkamera Robot II

Weiterlesen



Fl.23818 Navigationszirkel, 1942


  • Bezeichnung: Navigationszirkel der Luftwaffe
  • Anforderungszeichen: Fl.23818
  • Hersteller: ?
  • Baujahr: ca. 1942
  • Verwendung: Bestandteil von Navigationstaschen und Kästen der Luftwaffe
  • Material: Oberteil aus Duraluminium, Spitzen aus gehärtetem Stahl

Weiterlesen



Fl.32624 Einbau-Steckdose, 1944


  • Bezeichnung: Einbau-Steckdose
  • Anforderungszeichen: Fl.32624
  • Baumuster: 77.stp.26b
  • Hersteller: LGW-Hakenfelde, Berlin (Siemens)
  • Baujahr: ca. 1944
  • Eingebaut in: in Gerätetafeln z.B. zum Anschluss von Reflexvisieren

Weiterlesen
