Gerätebrett der Fieseler Fi 156 “Storch”

 Fieseler Fi 156 Transporter

Allgemeines

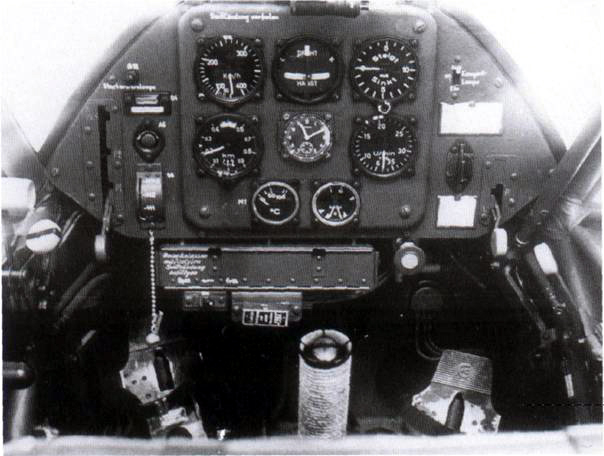

Das Gerätebrett 156.902-40 der Fi 156 bestand aus zwei Teilbrettern: Der Hauptgerätetafel 156.902-40-01 und der Blindflugtafel 156.902-40-02, welche über Schwingelemente mit der Hauptgerätetafel verschraubt war. In das Blindflugbrett eingebaut waren die wichtigsten Flug- und Motorüberwachungsinstrumente, während das Hauptgerätebrett nur weniger empfindliche Geräte, sowie die Bedienhebel für Brandhahn und Filterbatterie und andere mechanische Anbauteile aufnahm.
Beide Bretter waren aus tief gezogenem 2mm Dural-Blech. Das Hauptgerätebrett wurde zusätzlich mittels eingenieteter Winkelprofile versteift. Für die Aufnahme der Geräte war das Blindflugbrett komplett, das Hauptgerätebrett teilweise mit Annietmuttern M4 versehen.

Instrumentierung

Generelle Bemerkung: Die Fi 156 C-7 stellt sozusagen die Abschlussvariante einer recht langen Karriere des „Storch“ im Dienste der ehemaligen dt. Luftwaffe dar. Daraus resultiert, dass auch die eingebauten Instrumente vornehmlich solche später Ausführung, mit Herstellercode und bevorzugt Abziehbilder als Typenschilder, waren. Dass dies aber trotzdem nicht konsequent der Fall war, liegt vor Allem daran, dass Lagerbestände älterer Geräte wohl vornehmlich bei Flugzeugen untergeordneter Bedeutung, wie die Fi 156 eines war, aufgebraucht wurden.

Regensburg, den 12.Januar 2007

Harald Melchner

Gerätebrett-Analyse

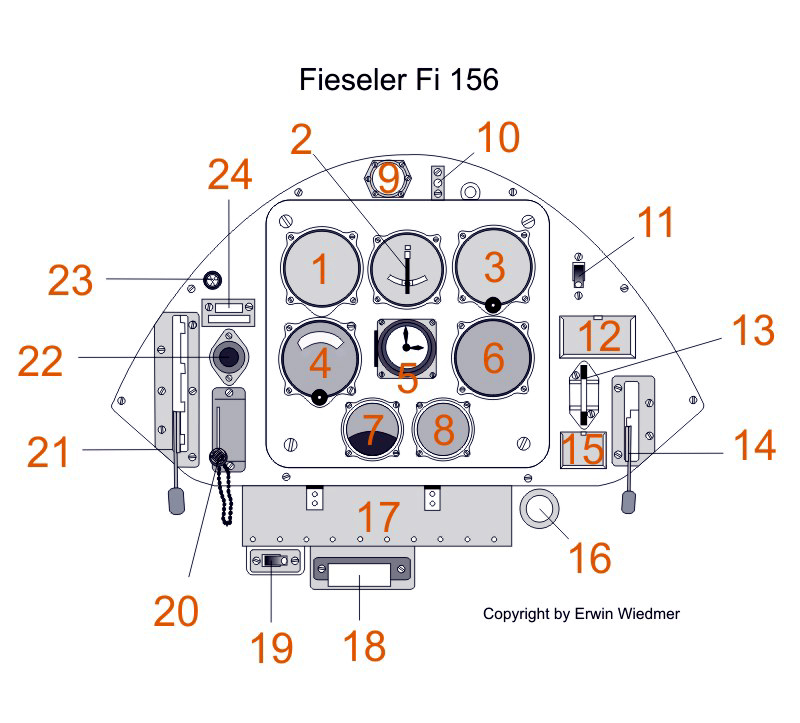

Bestückung nach Fl-Nummer:

Pos.
Stück
Bezeichnung
Verwendung
Bemerkung
Anf. Z.
Ger. Nr.
Baugr. Nr.
Alternativteil
Stromkreis-
kennz.
1 1 Fahrtmesser Fl 22233 Fl 22228
Fl 22209
2 1 Wendezeiger Fl 22402
3 1 Variometer Fl 22381-10 Fl 22382
Fl 22384
4 1 Höhenmesser Fl 22320
5 1 Borduhr Kienzle Fl 23886-1 Fl 23886
Fl 23885
6 1 Drehzahlmesser Fl 20222-3 Fl 20222
7a 1 Temp. Anzeiger 130°C Fl 20342 Fl 20343 M1
7b 1 Instrumentensteckdose für elt. Anzeigegeräte Fl 32615-3 M2
8 1 Druckanzeiger doppel 1/10 Fl 20512-1
9 1 Beleuchtungsregler (Dimmer) Fl 32402-1 C3
10a 1 Gerätebrettleuchte an GB-Leuchte Fl 32267 C1
10b 1 Leuchtenkappe an GB-Leuchte Fl 32253-3
10c 1 Feder an GB-Leuchte Fl 32253-5
10d 1 Lampe, 24V, 3(5)W, Ba15d an GB-Leuchte Fl 32778 Fl 32779
11 1 Kippschalter Einb. Fl 32316 C4
12 1 Geschwindigk. Datentafel 156.902-4011
156.902-4012
13a 1 Betriebsdatenschieber Fl 23501
13b 1 Betriebsdatentafel in Schieber 156.902-4014
13c 1 Deviationstabelle in Schieber Fl 23906
14 1 Ventilbatteriehebel 156.704-14H01
15 1 Trimmdatentafel 156.902-4013
156.902-4015
16 1 Anlasseinspritzpumpe nicht in Gerätebrett 8-4505 A
17 1 Kartenkasten nicht in Gerätebrett 156.902-26
18 1 Starter nicht in Gerätebrett Fl 21212 B7 (?)
19 1 Kippschalter Einb. nicht in Gerätebrett Fl 32350 ?
20 1 Zündschalter Fl 21118 B5
21 1 Brandhahnhebel 156.704-08H02
22 1 Netzausschalter Fl 32315-2 A6
23a 1 Merkleuchte rot Fl 32529 B12
23b 1 Lampe, 24V, 2W, Ba7s in Merkleuchte rot Fl 32774
24 1 Schauzeichen mit Blende Fl. 32525-3 Fl 32525-4 D4
