Waffenschalttafel Me 262 A-2

Quelle: Archiv Peter Cohausz

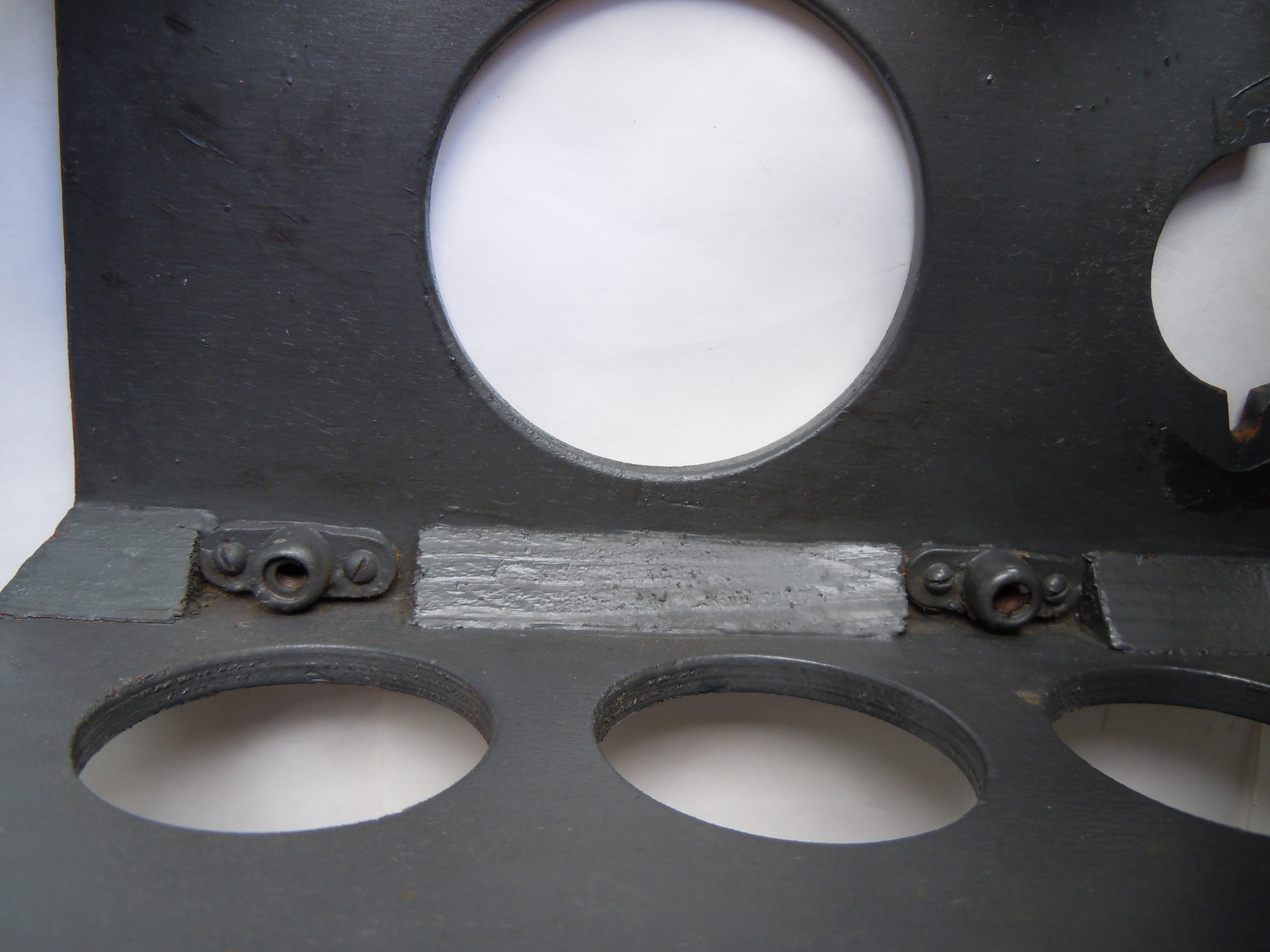

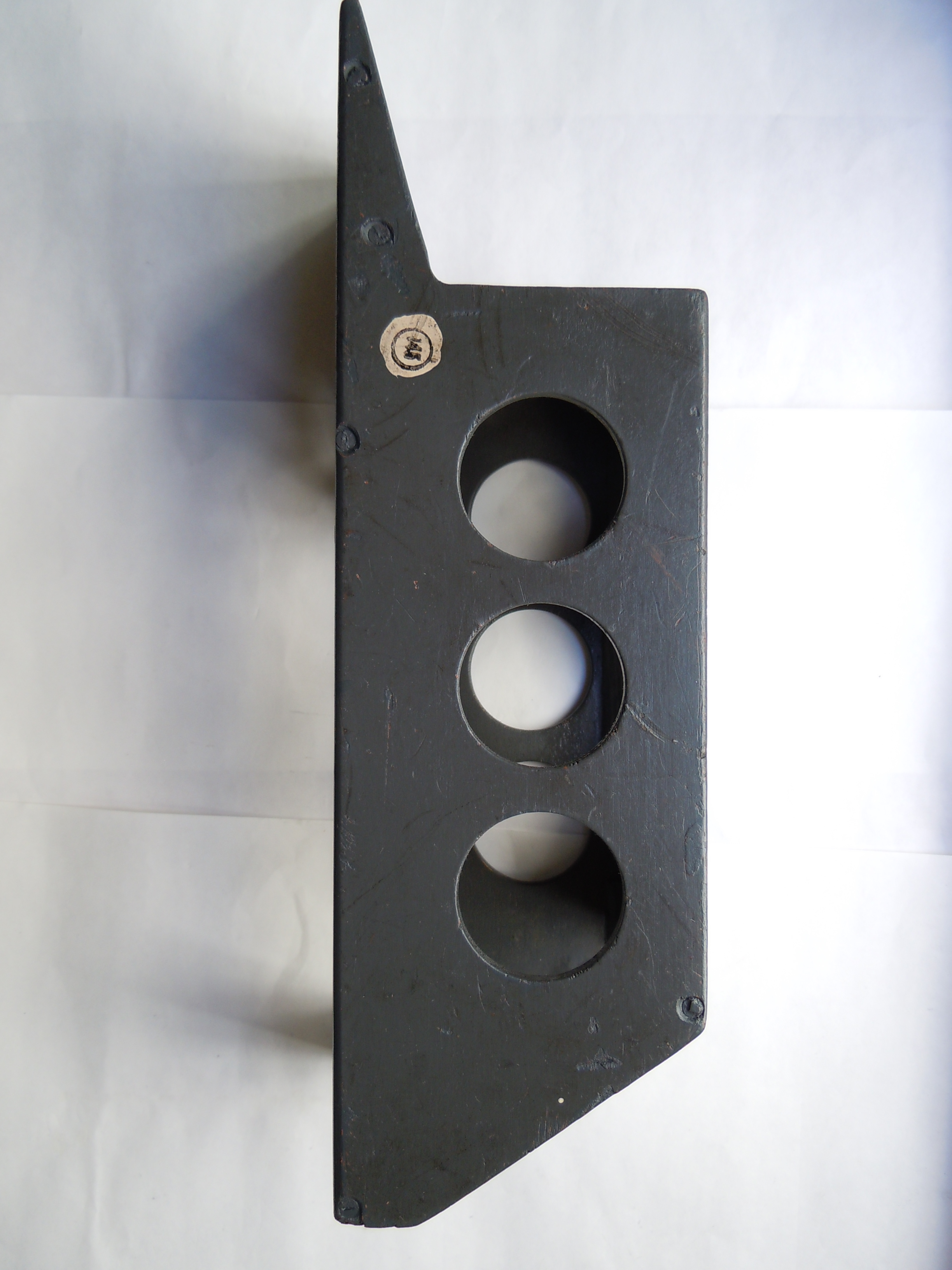

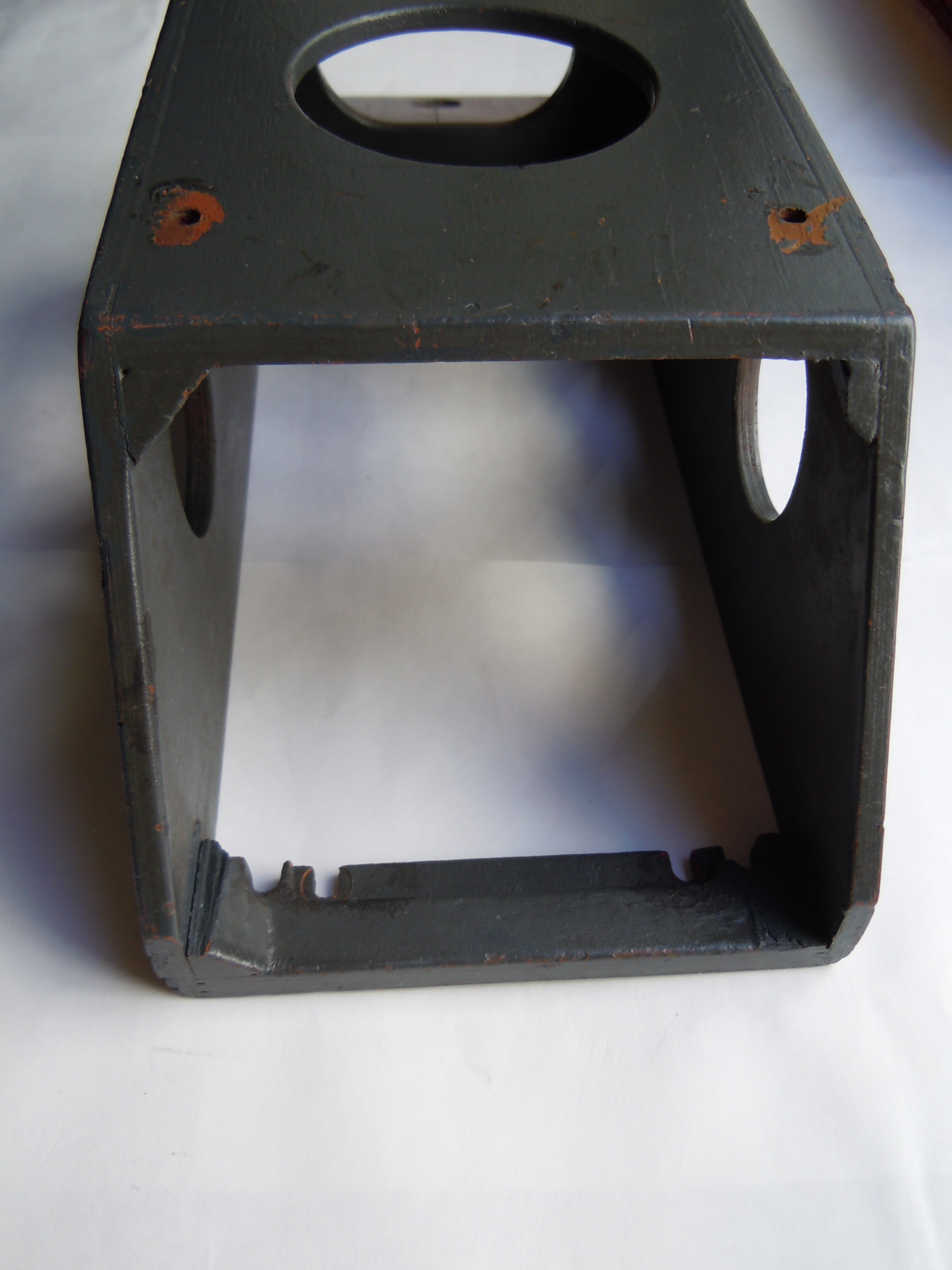

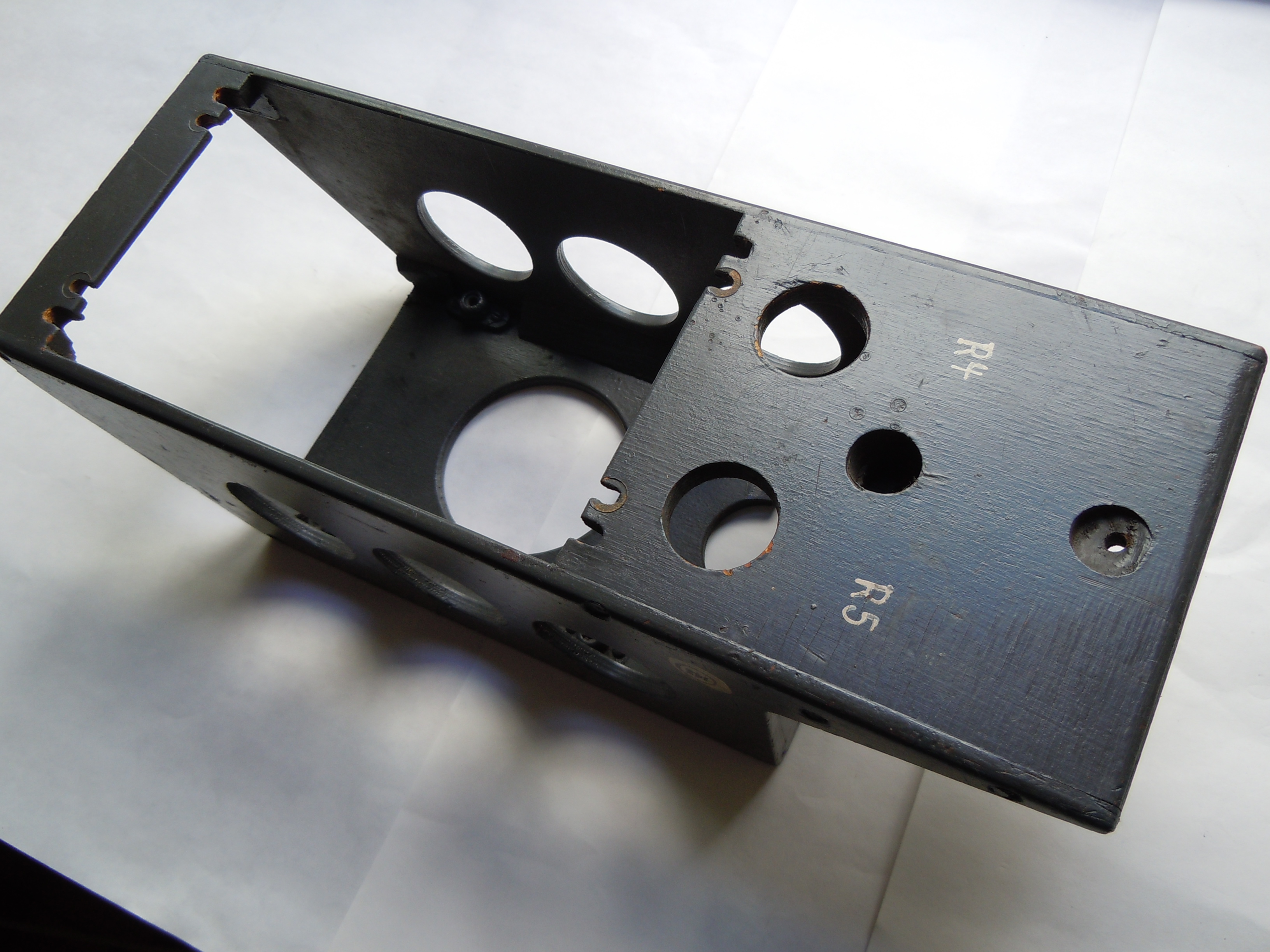

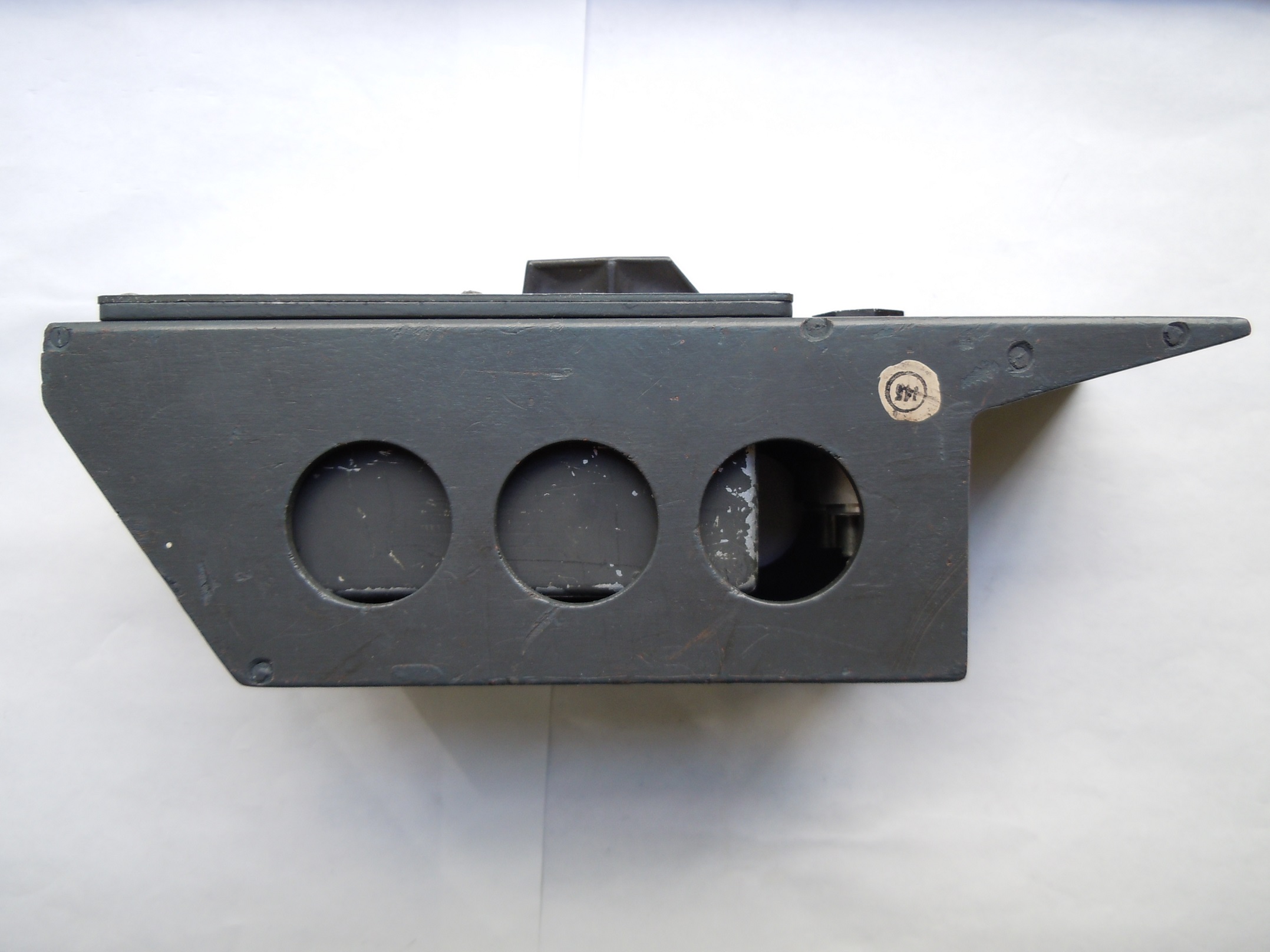

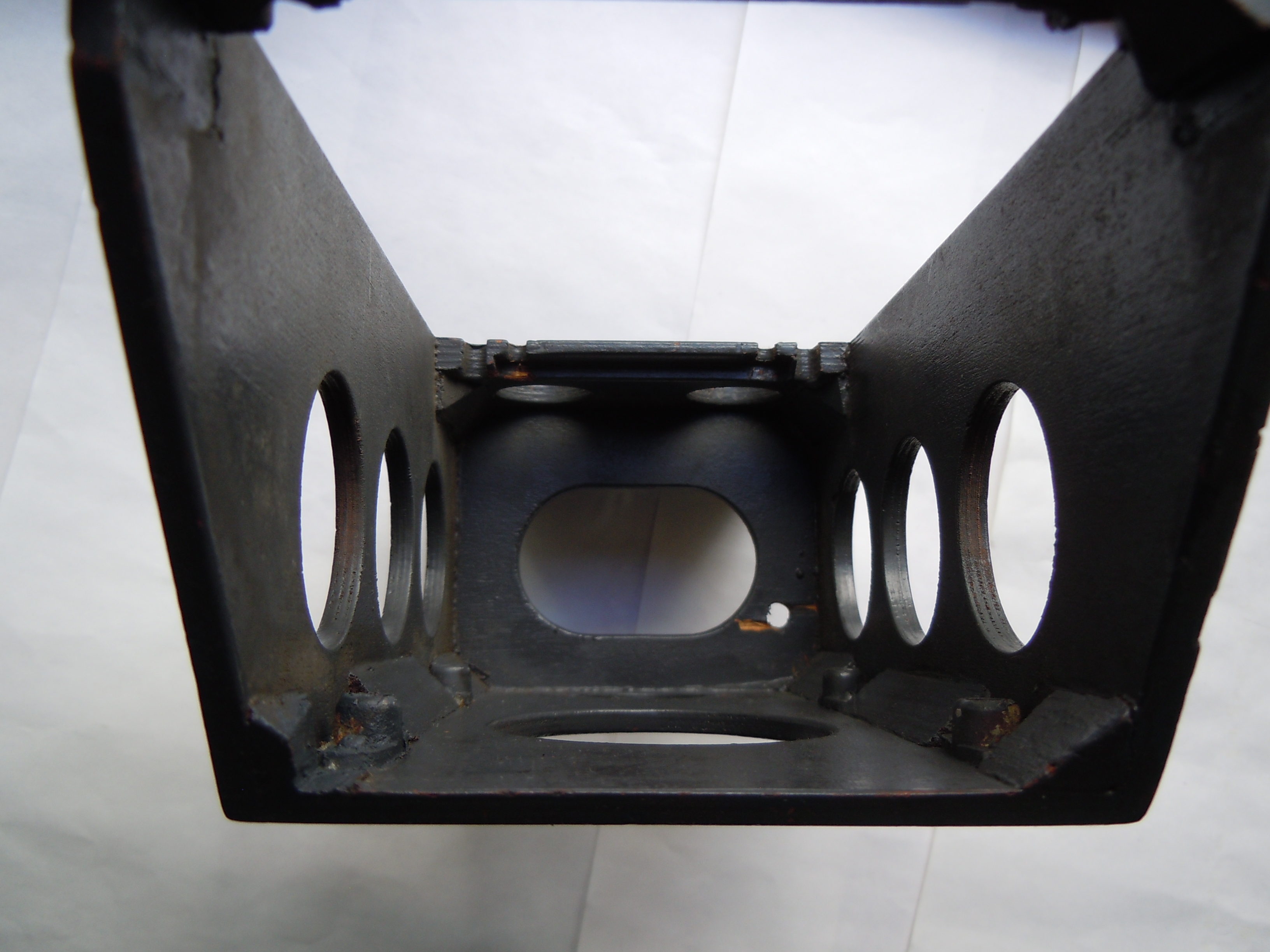

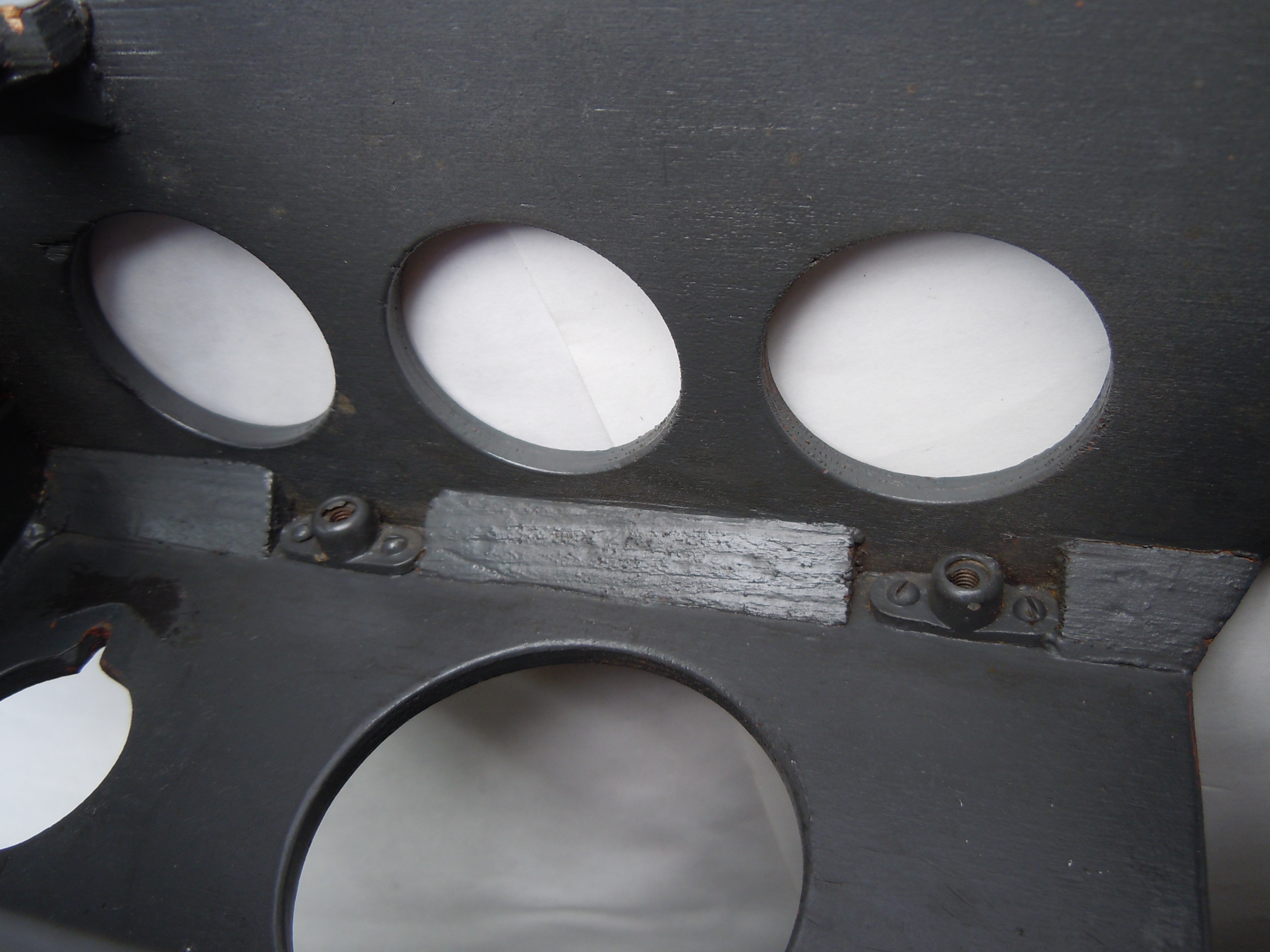

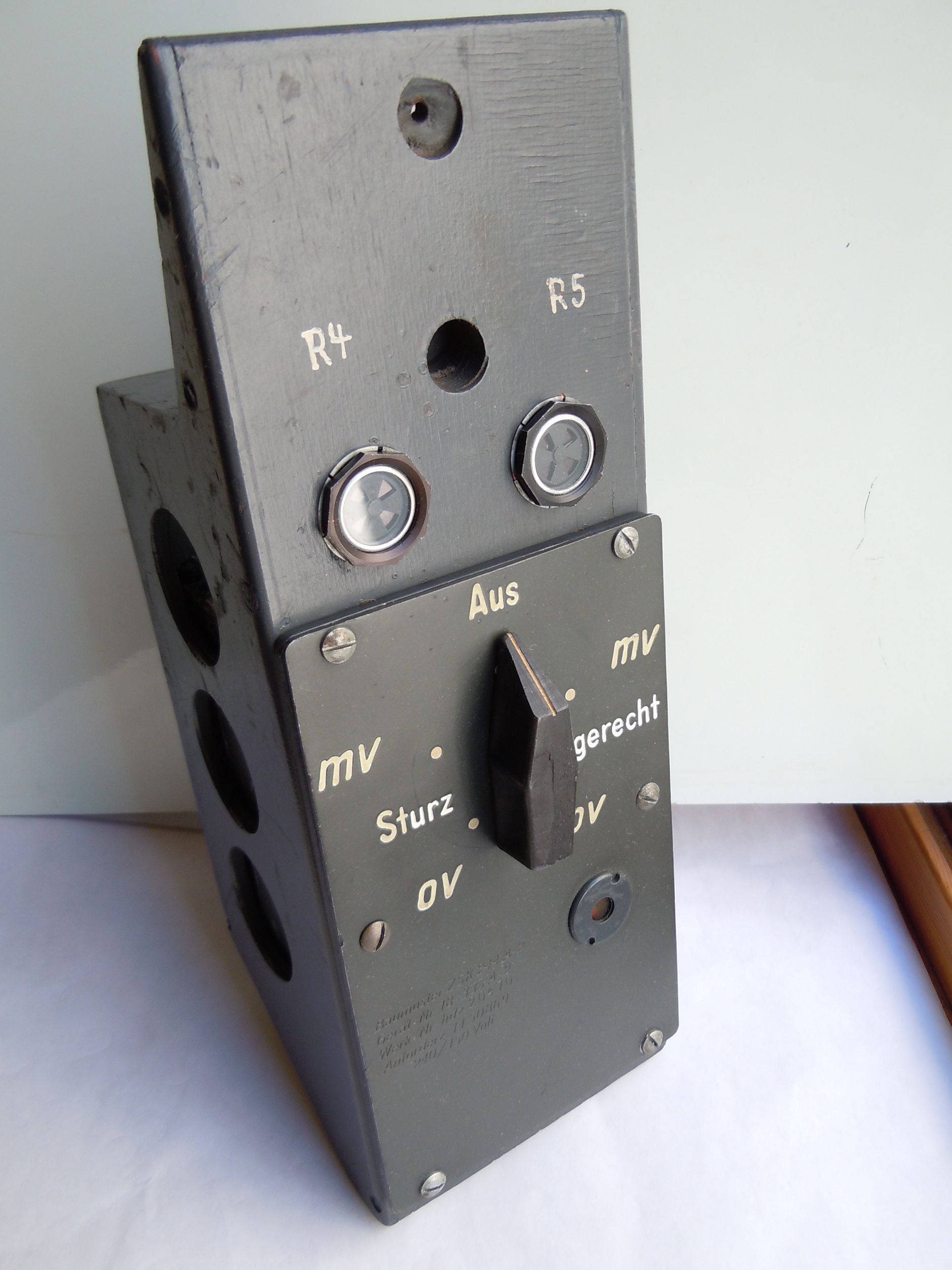

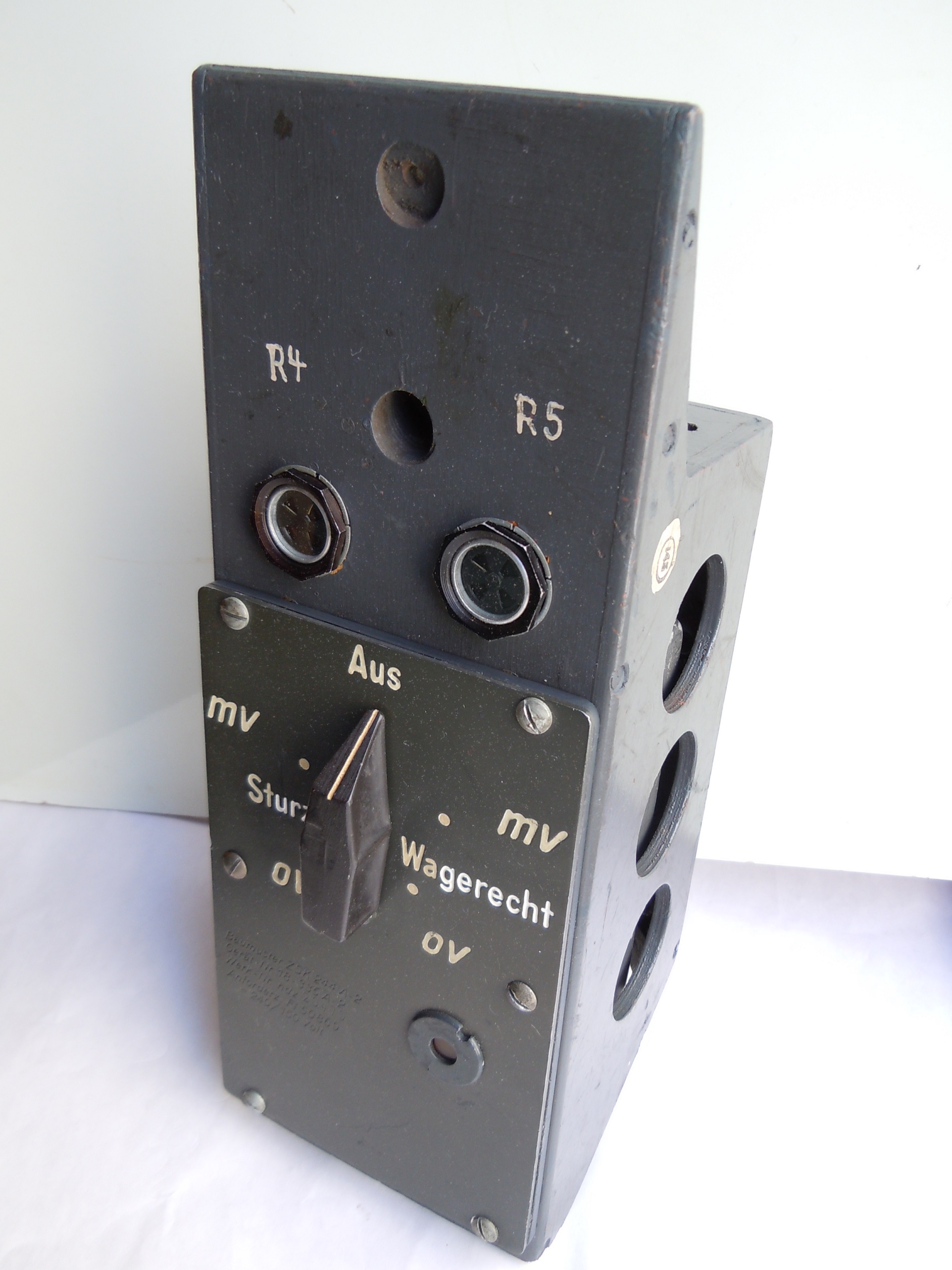

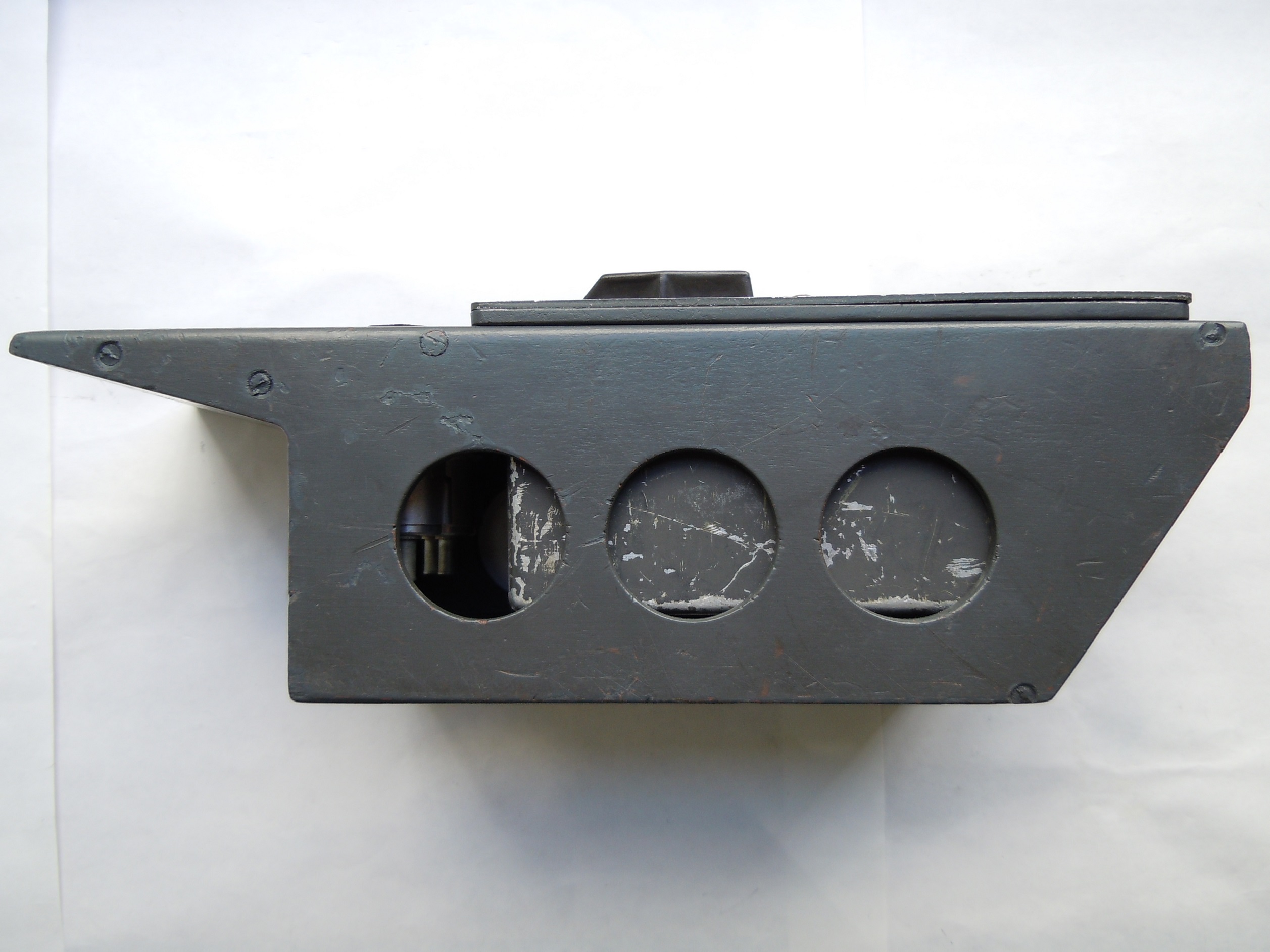

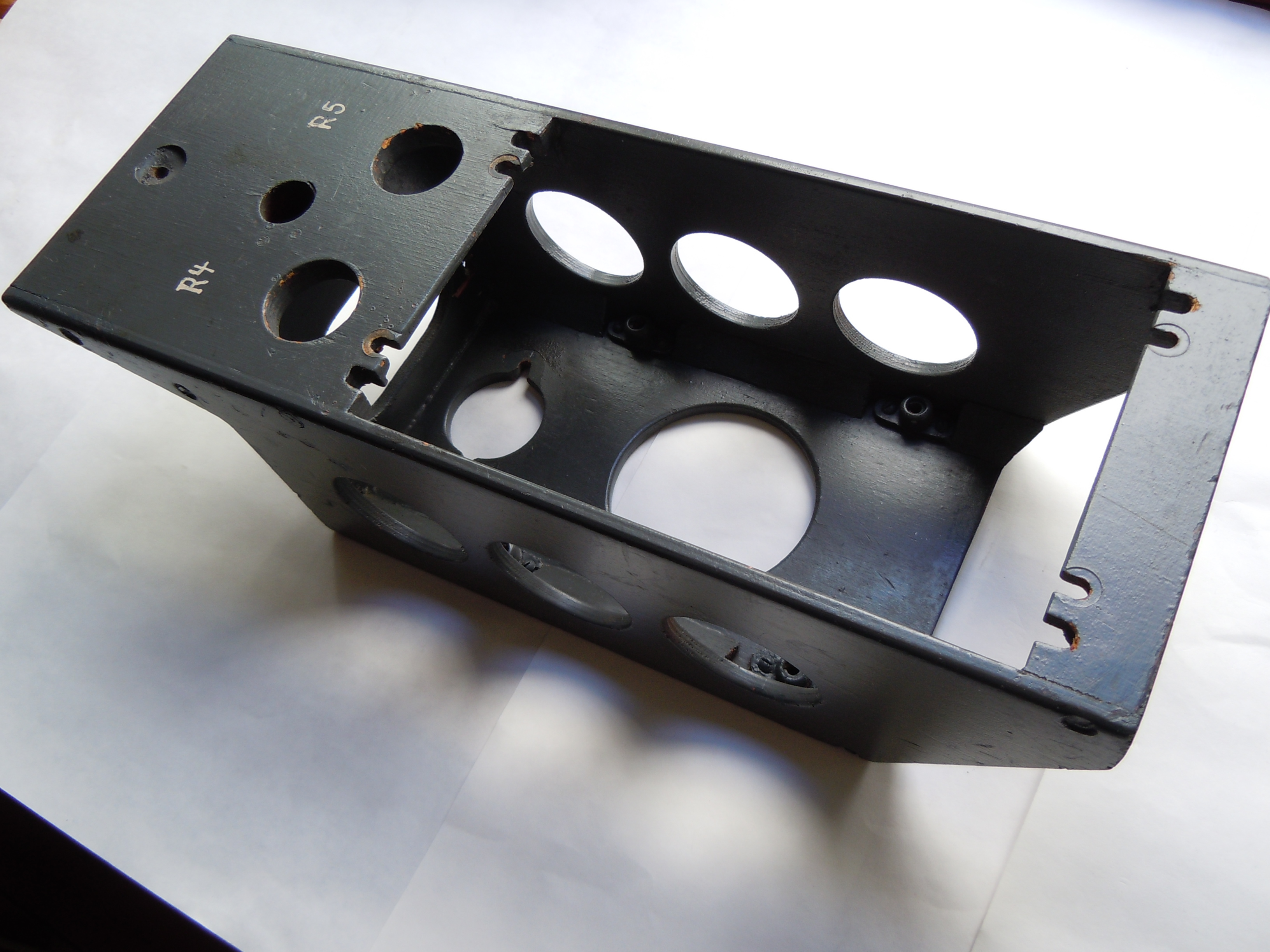

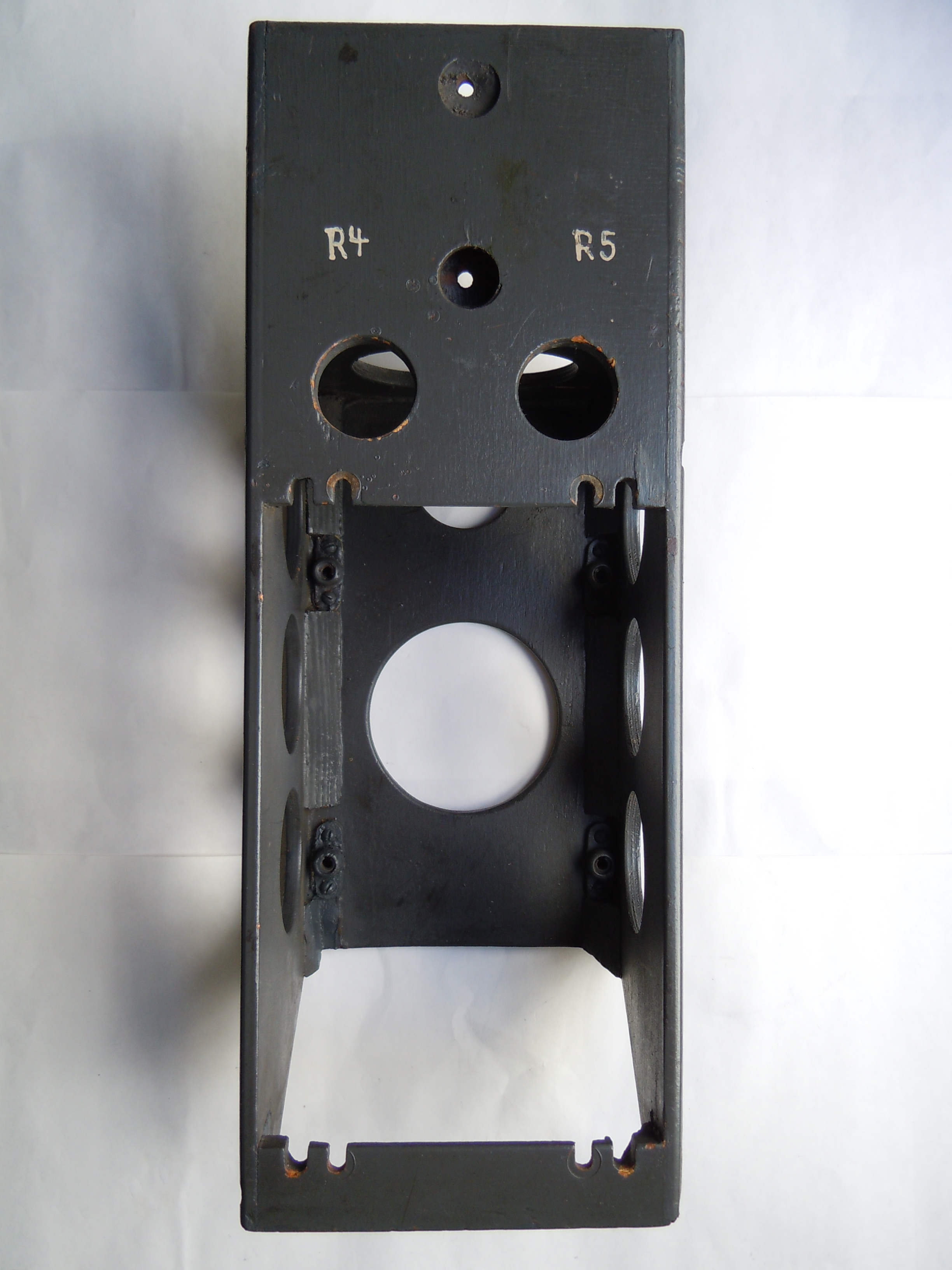

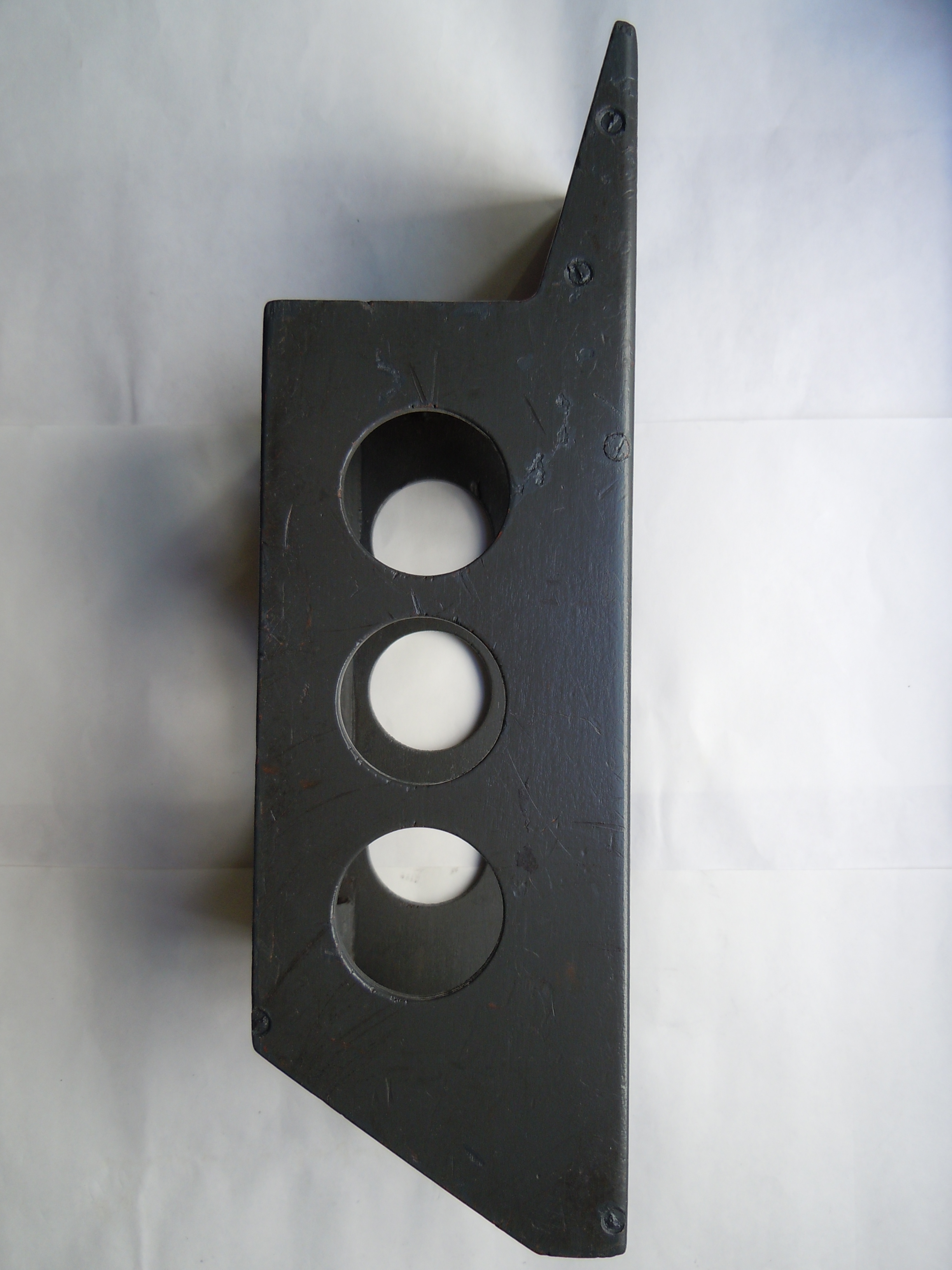

Das hier vorgestellte originale Zusatzgerätebrett besteht komplett aus Sperrholz in den Maßen von 295 mm Höhe,  107 mm Breite und einer Tiefe von 90 mm. Die Materialstärke des Birkensperrholzes beträgt 5mm.

Die Konsole ist komplett im Farbton RLM 66 lackiert. Es handelt sich um ein „geflogenes Original“.

Solche Zusatzgerätetafeln wurden in den „Schnellbomber-Versionen“ der Messerschmitt Me 262 A eingebaut.

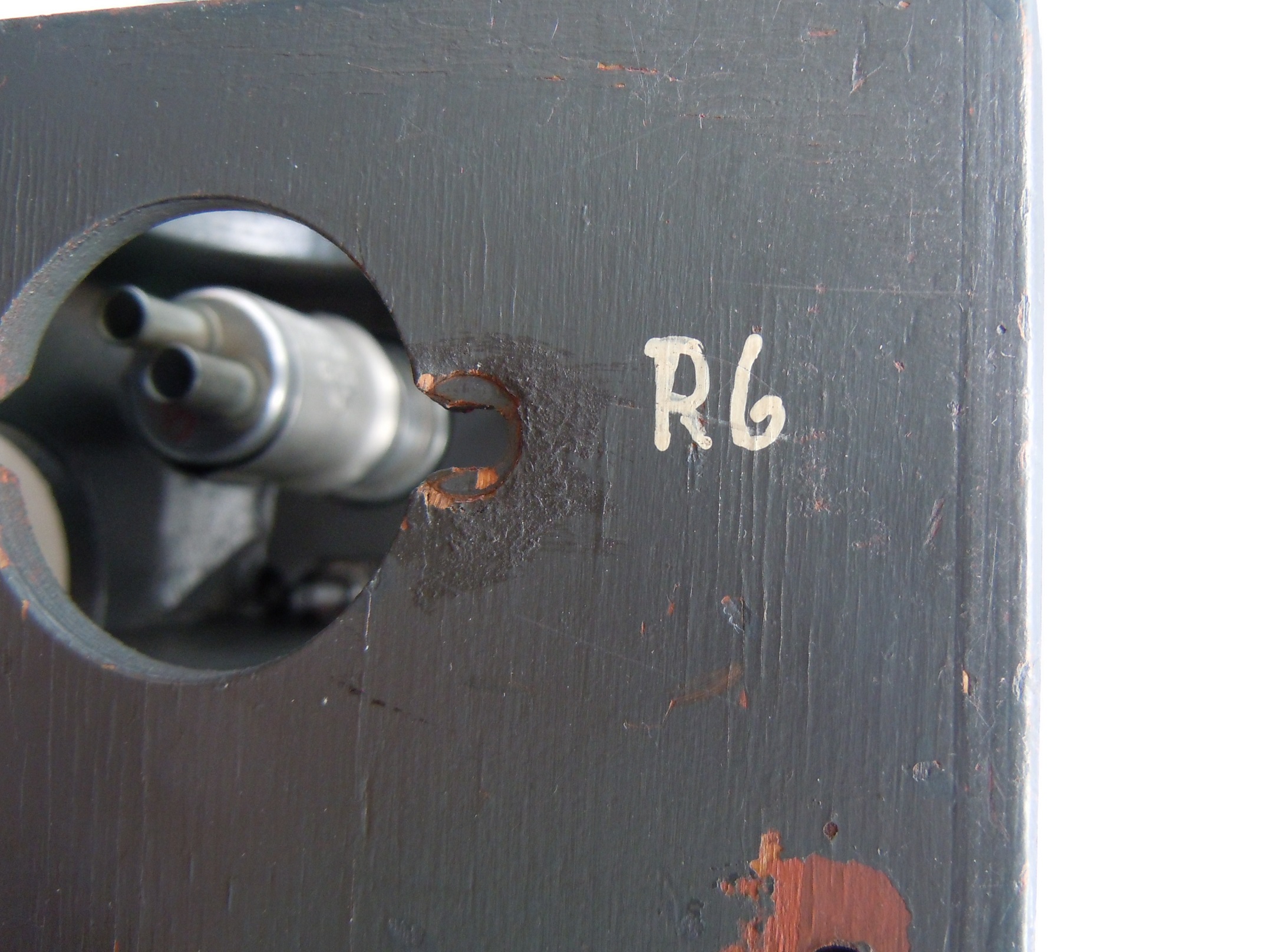

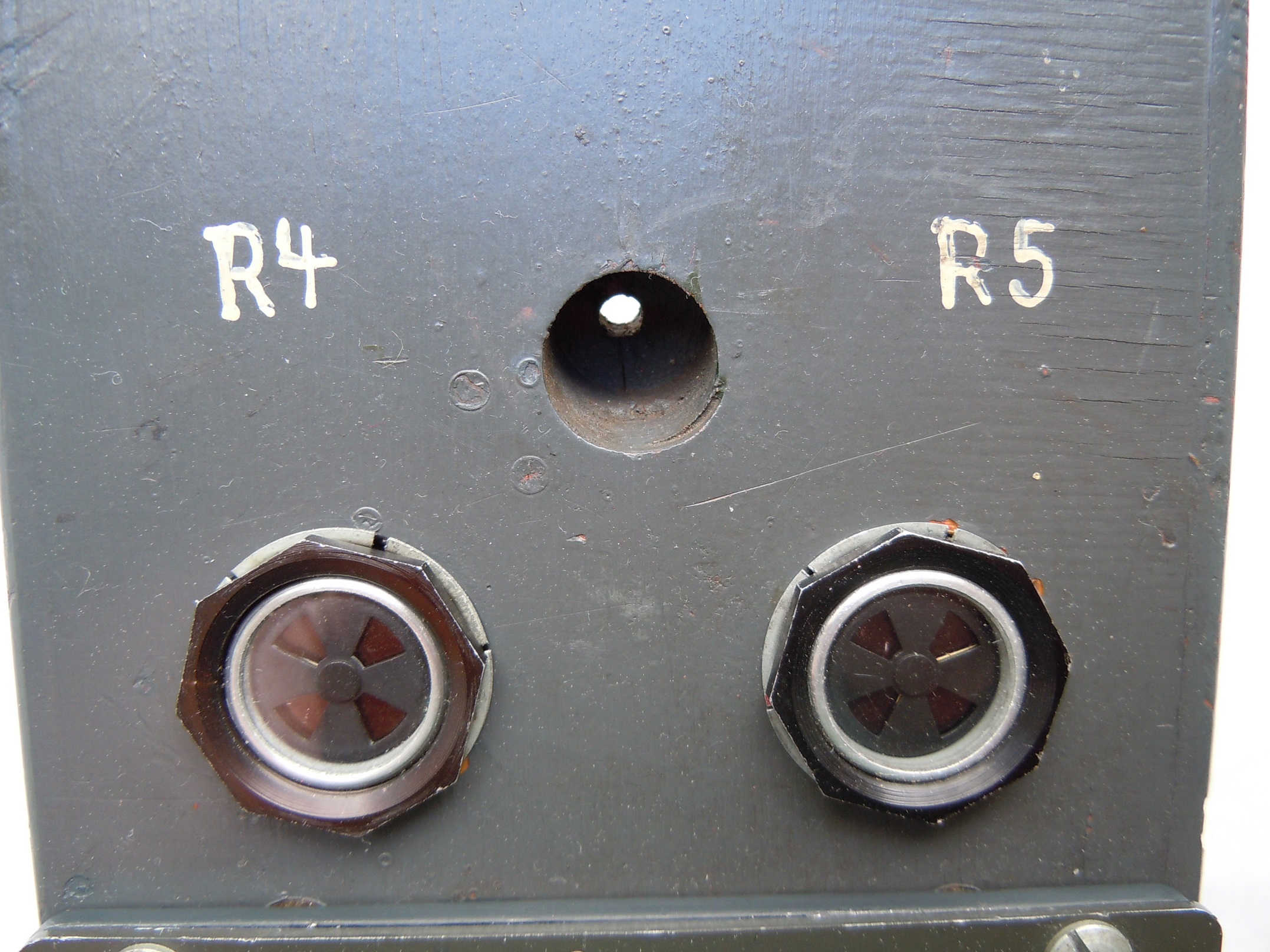

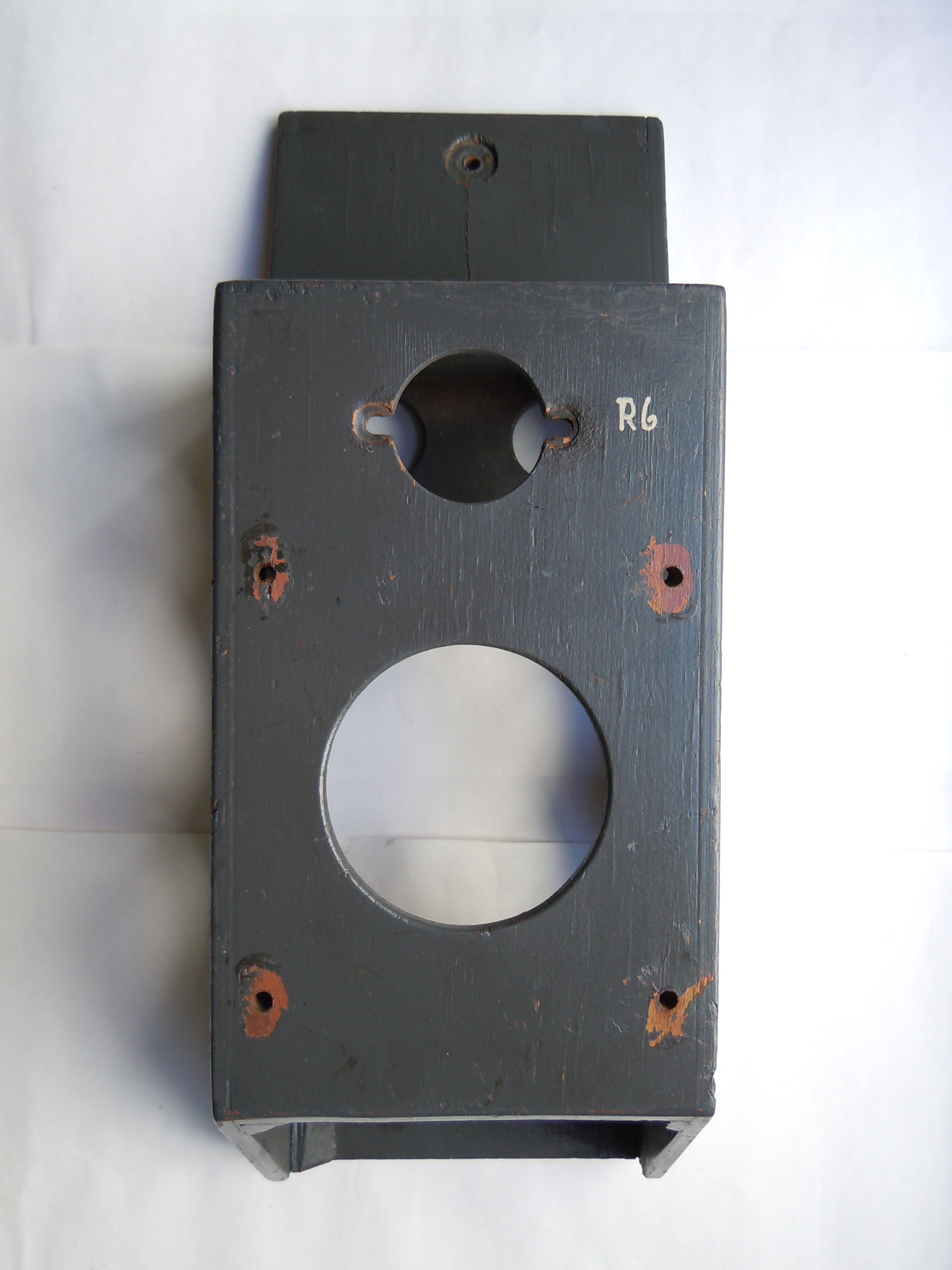

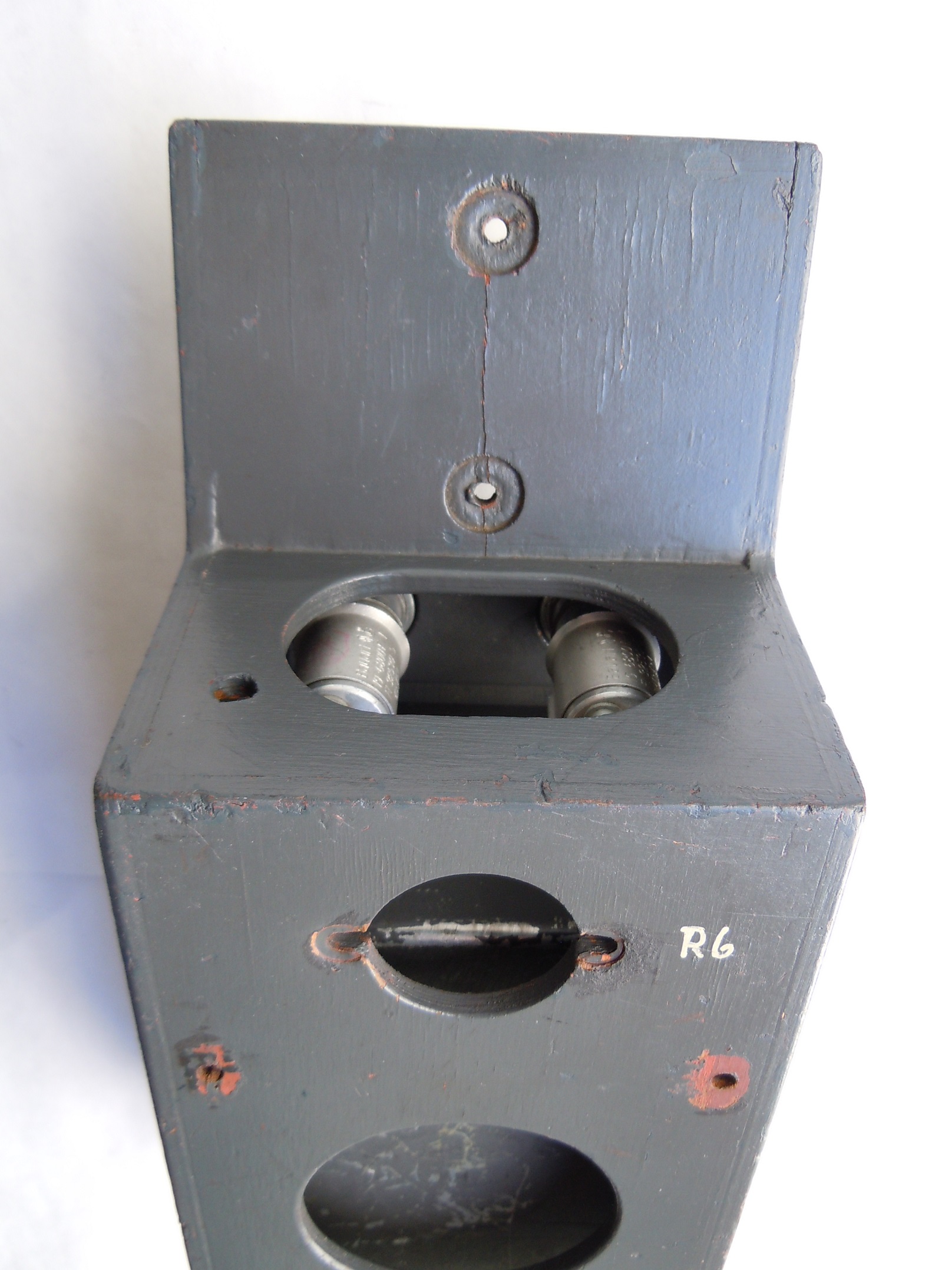

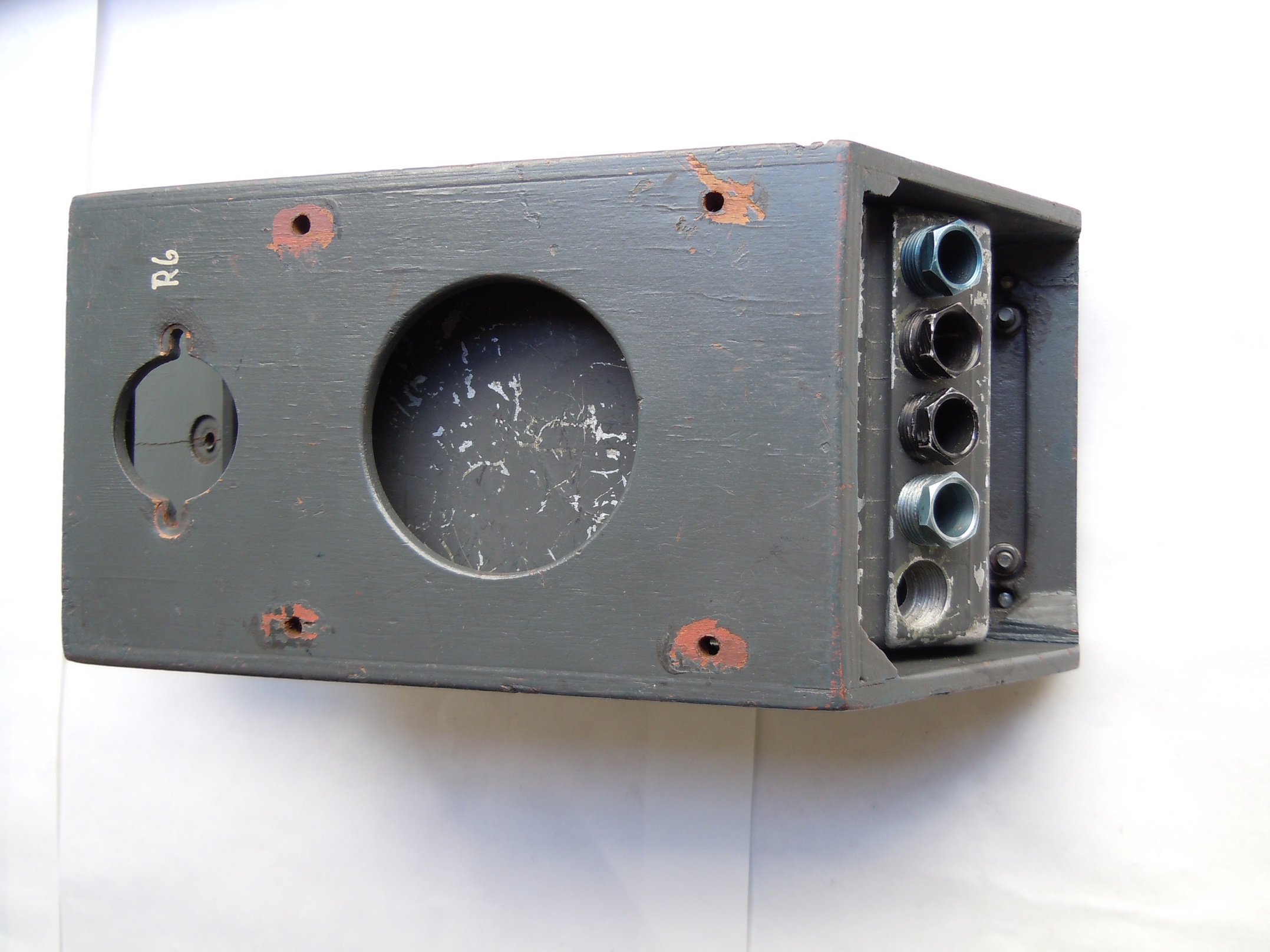

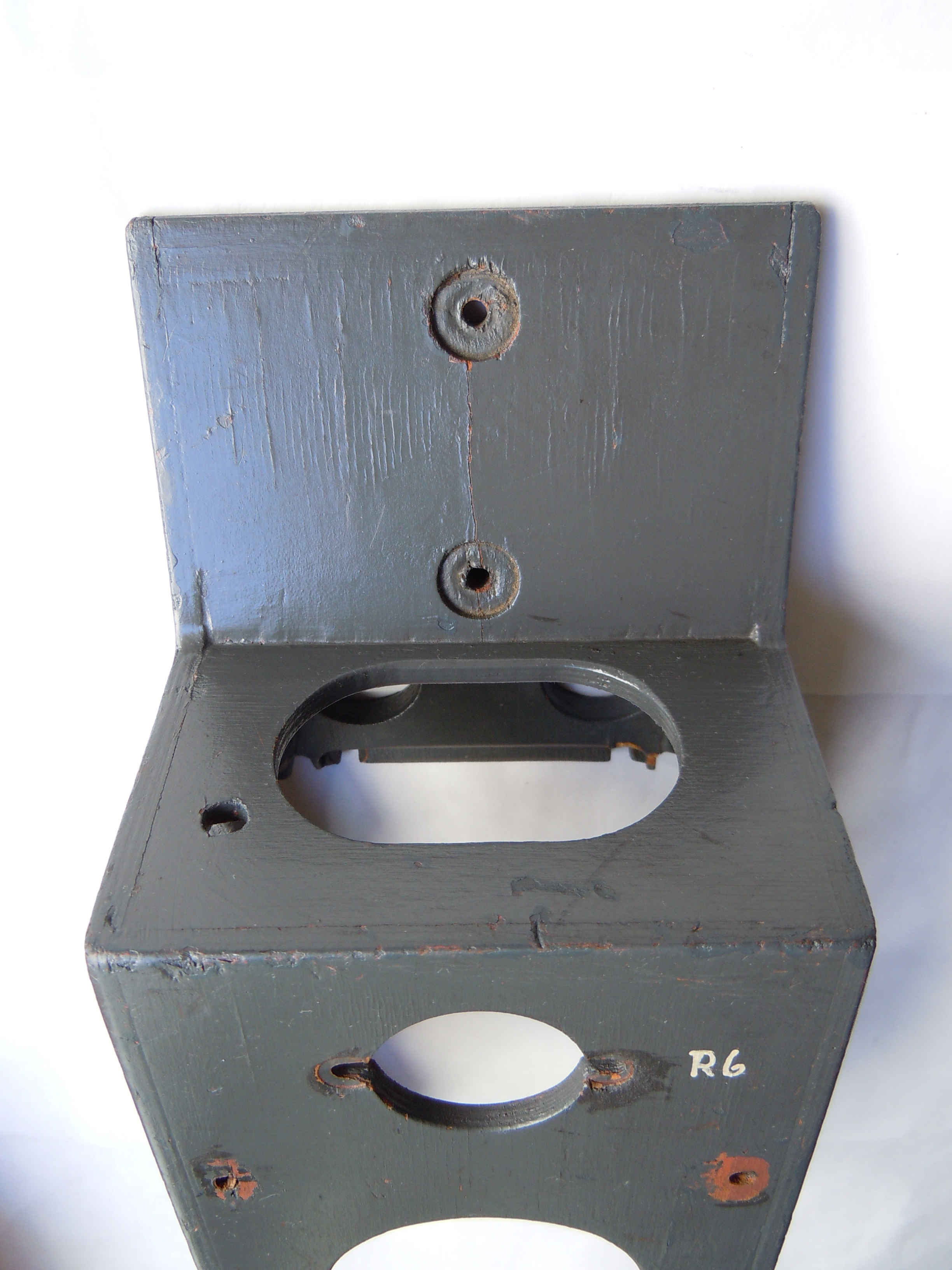

Die Bordnetzkennungen für die beiden Bombenschlösser „R4“, „R5“, sowie „R6“ für den Zünderschaltkasten ZSK 244 A-2 wurden vom Bordwart oder Bordelektriker mit Pinsel von Hand aufgetragen.

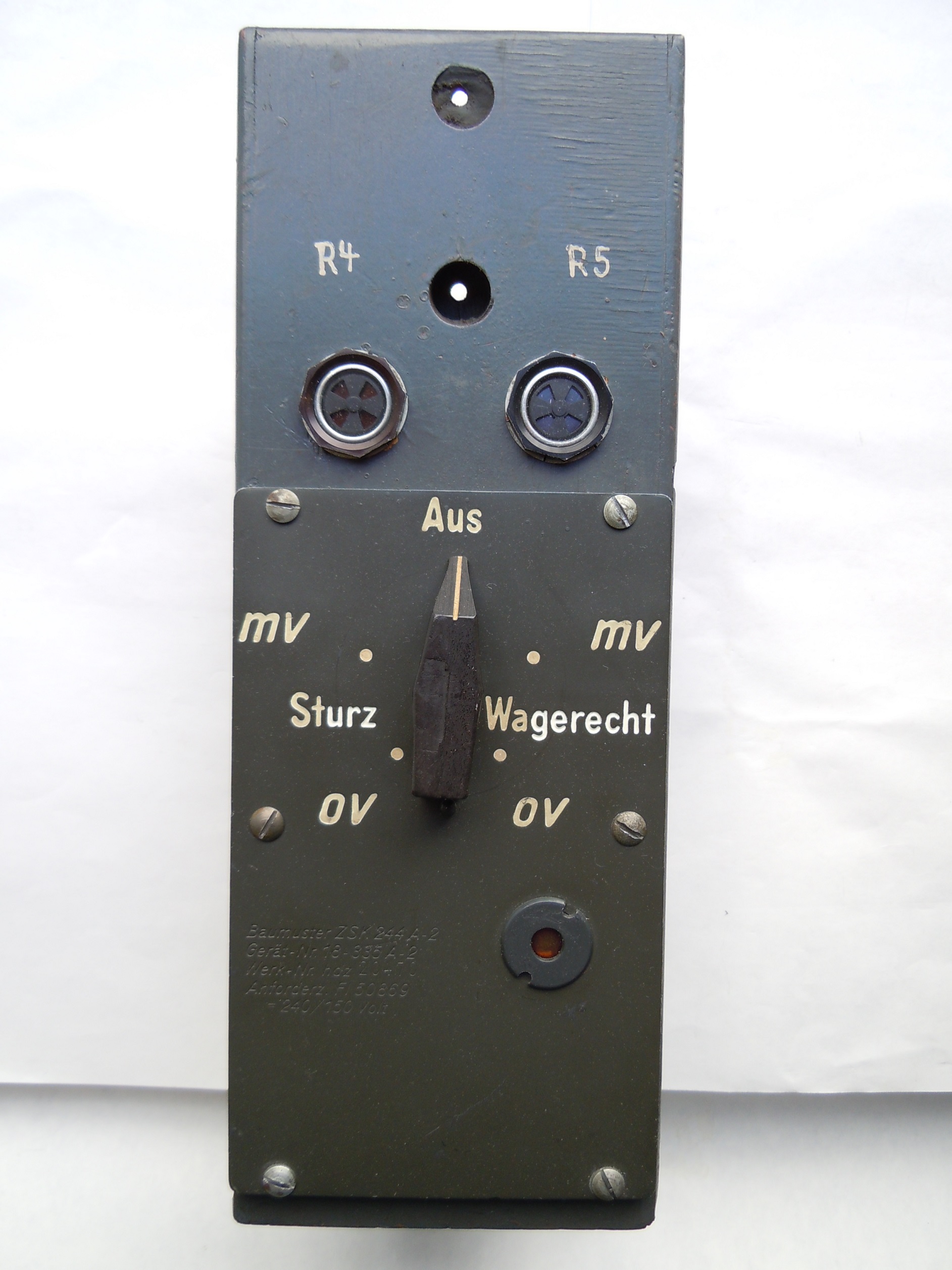

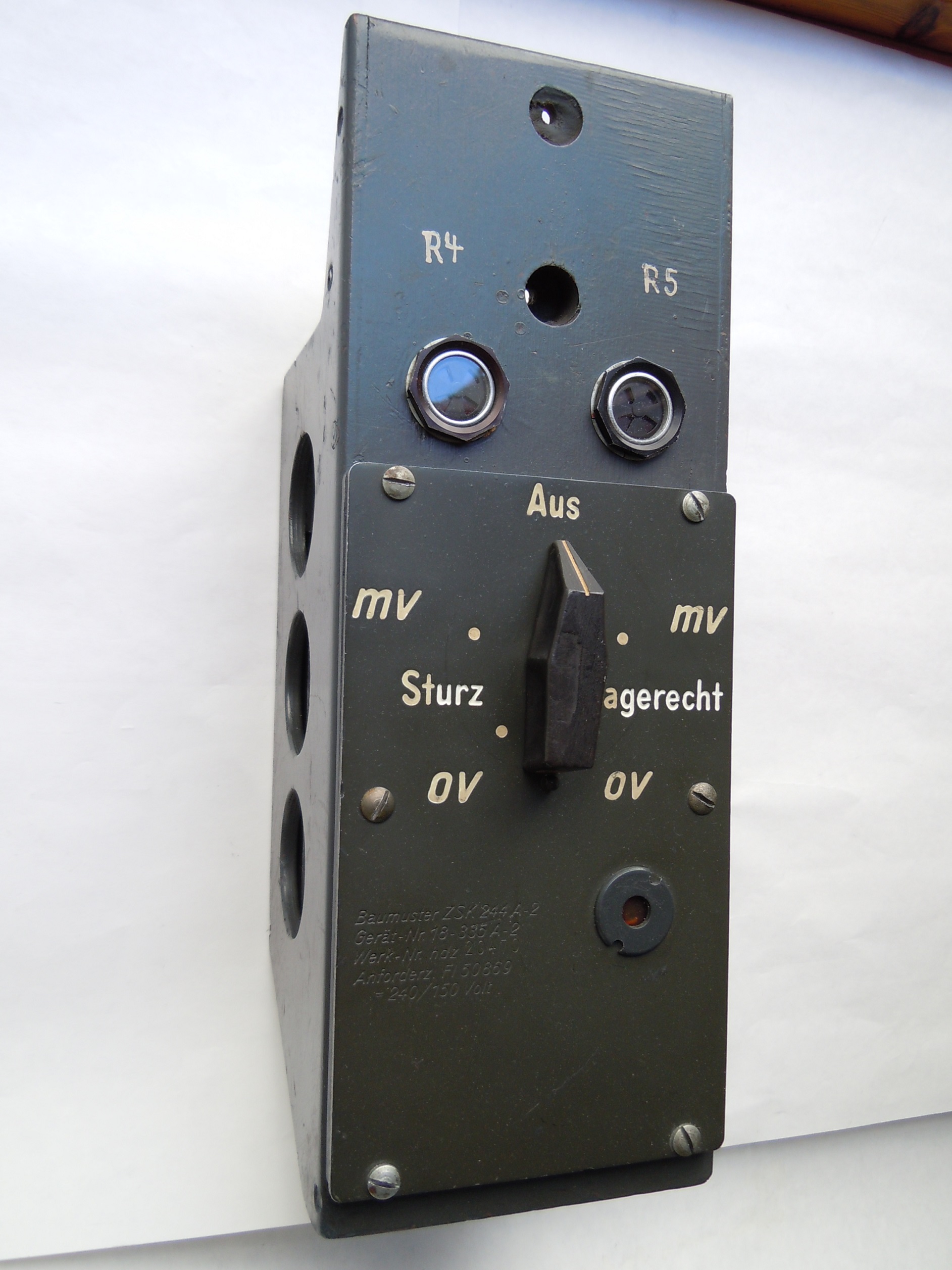

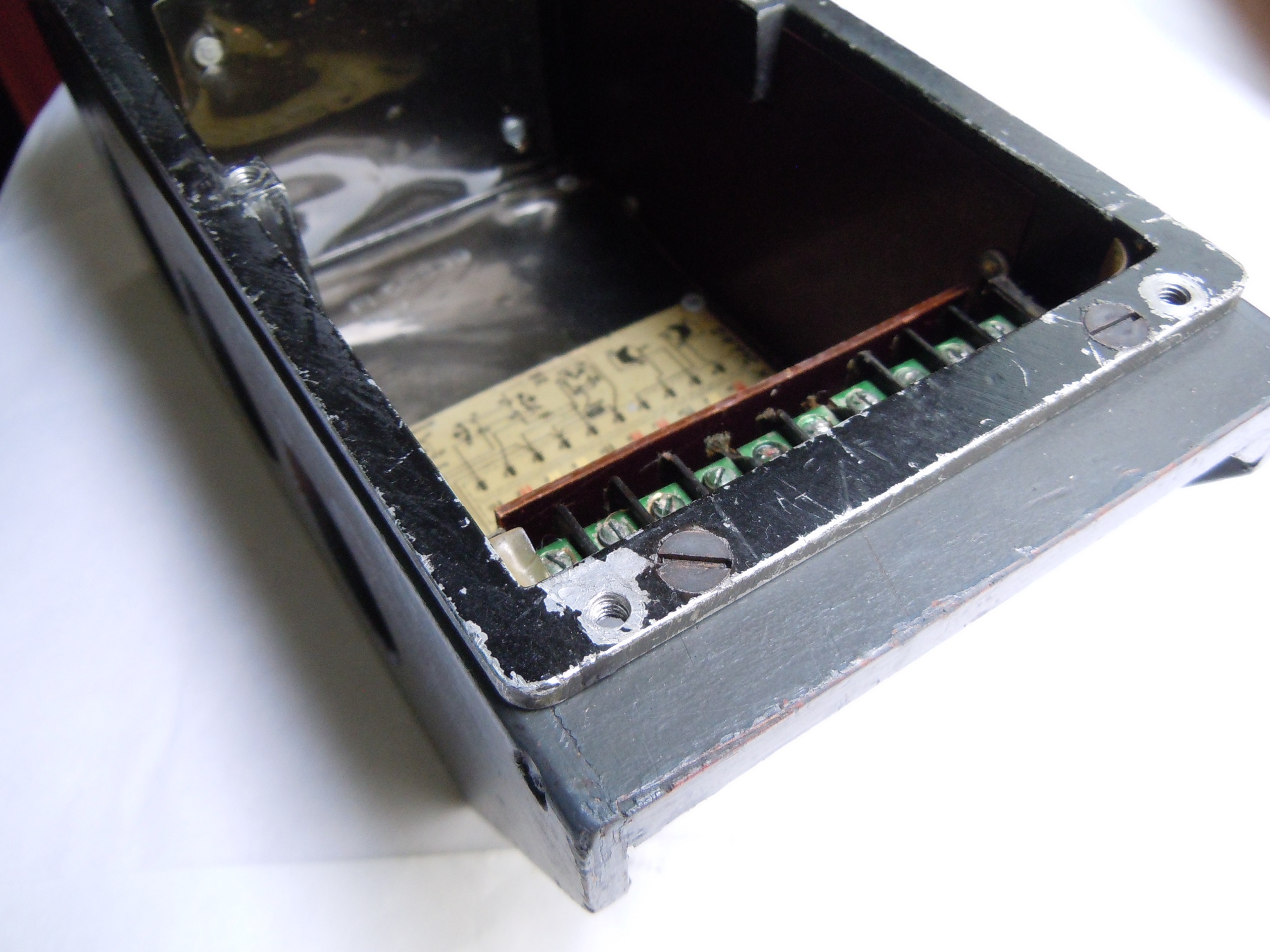

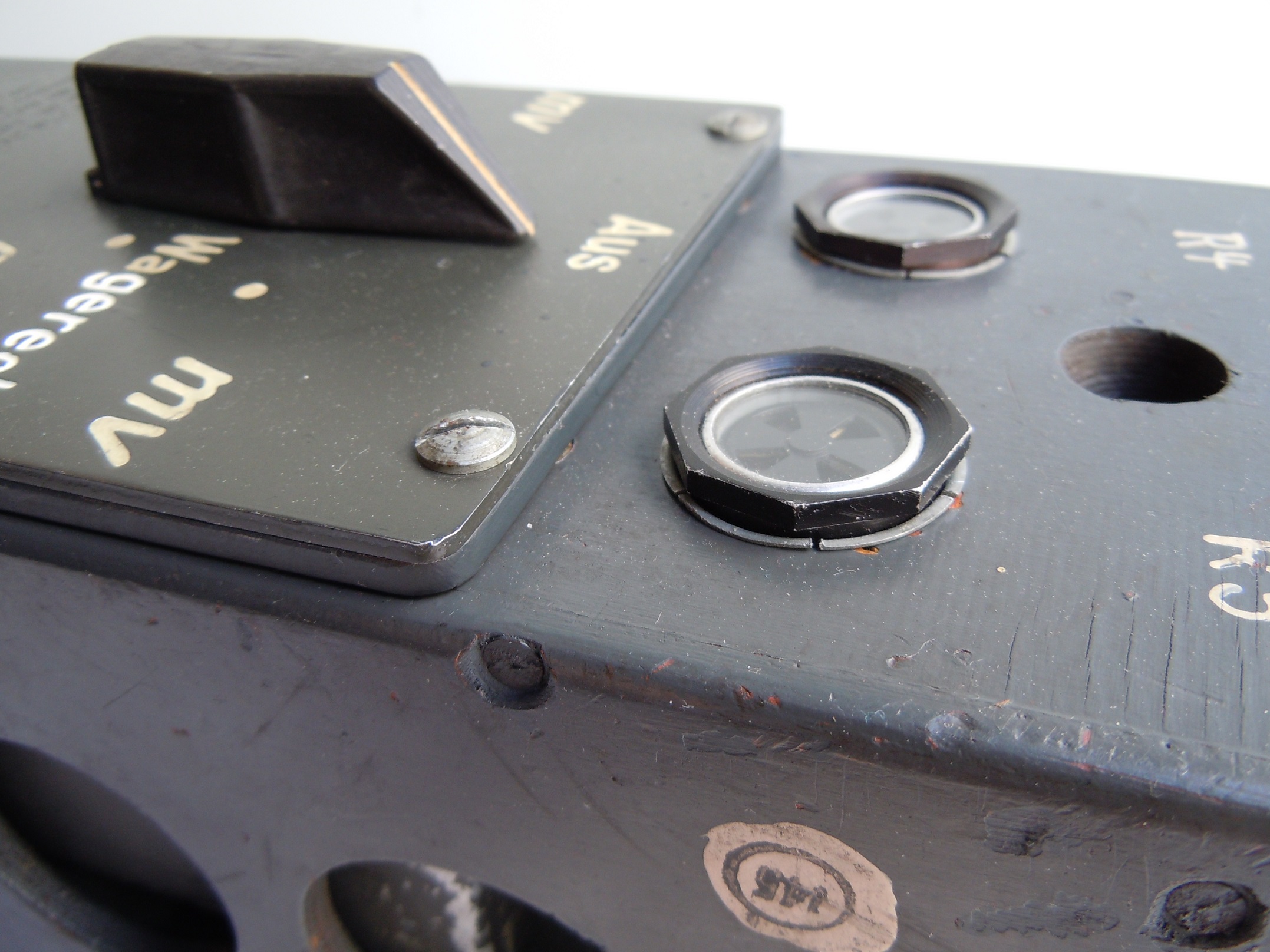

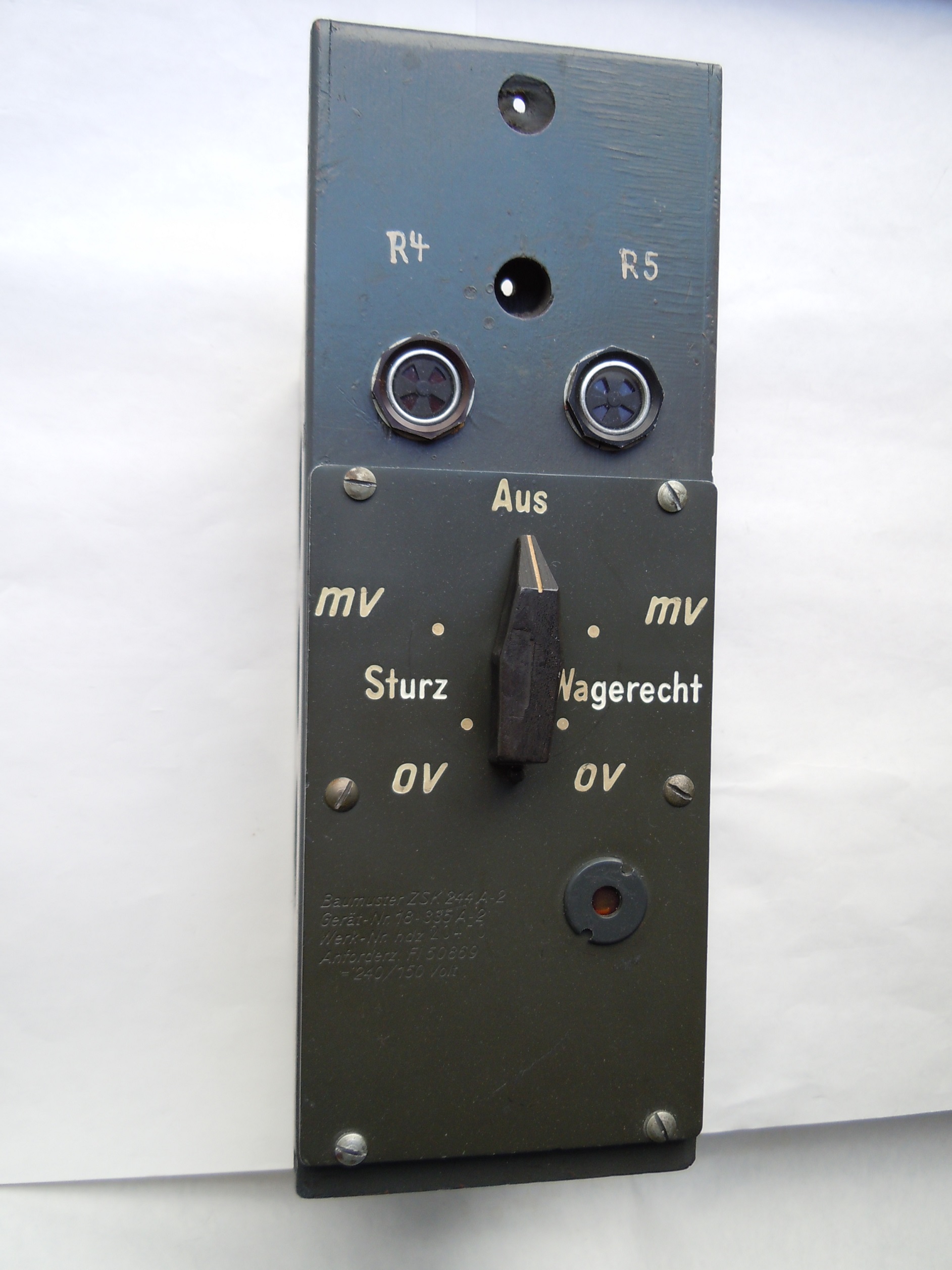

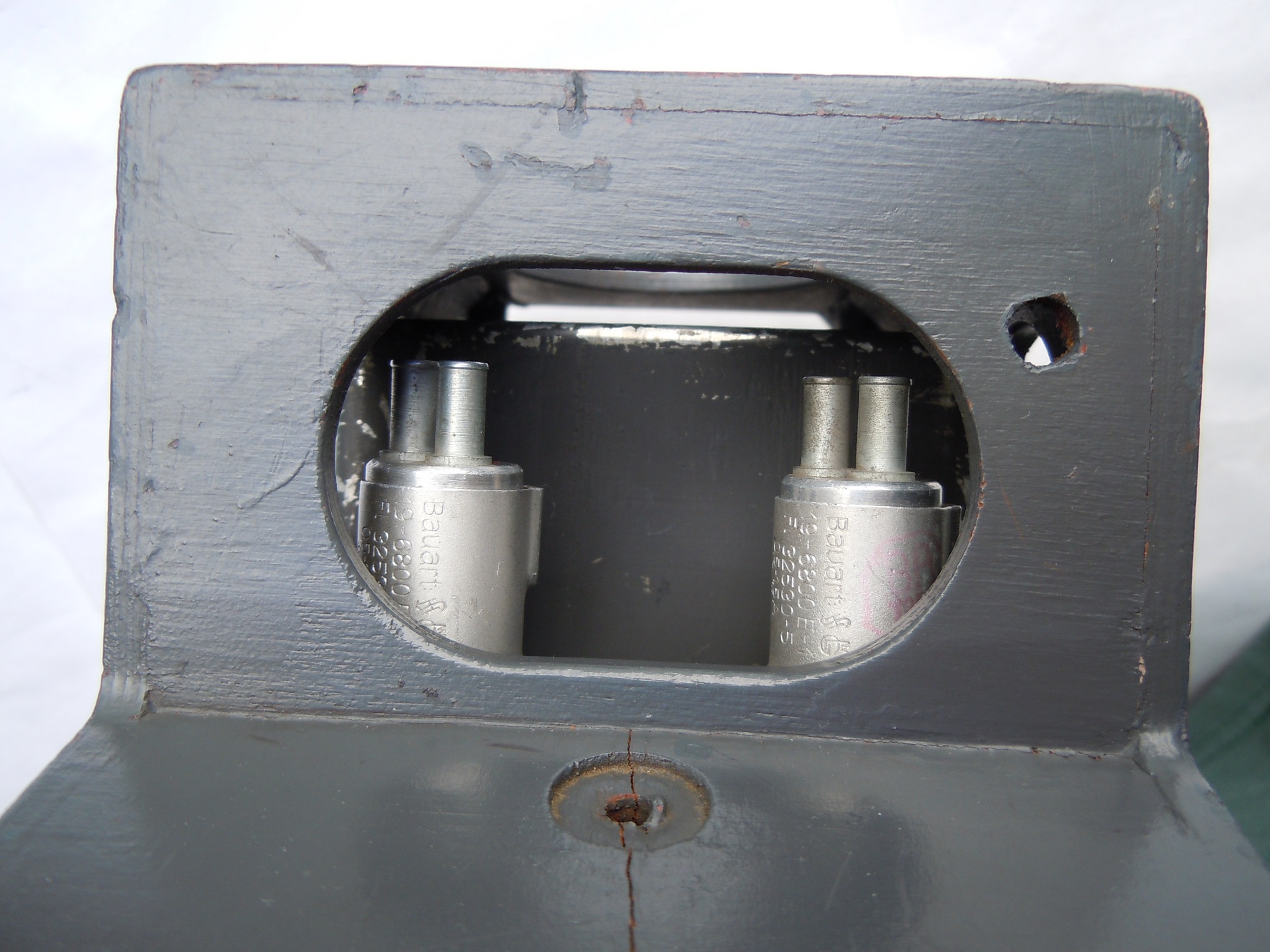

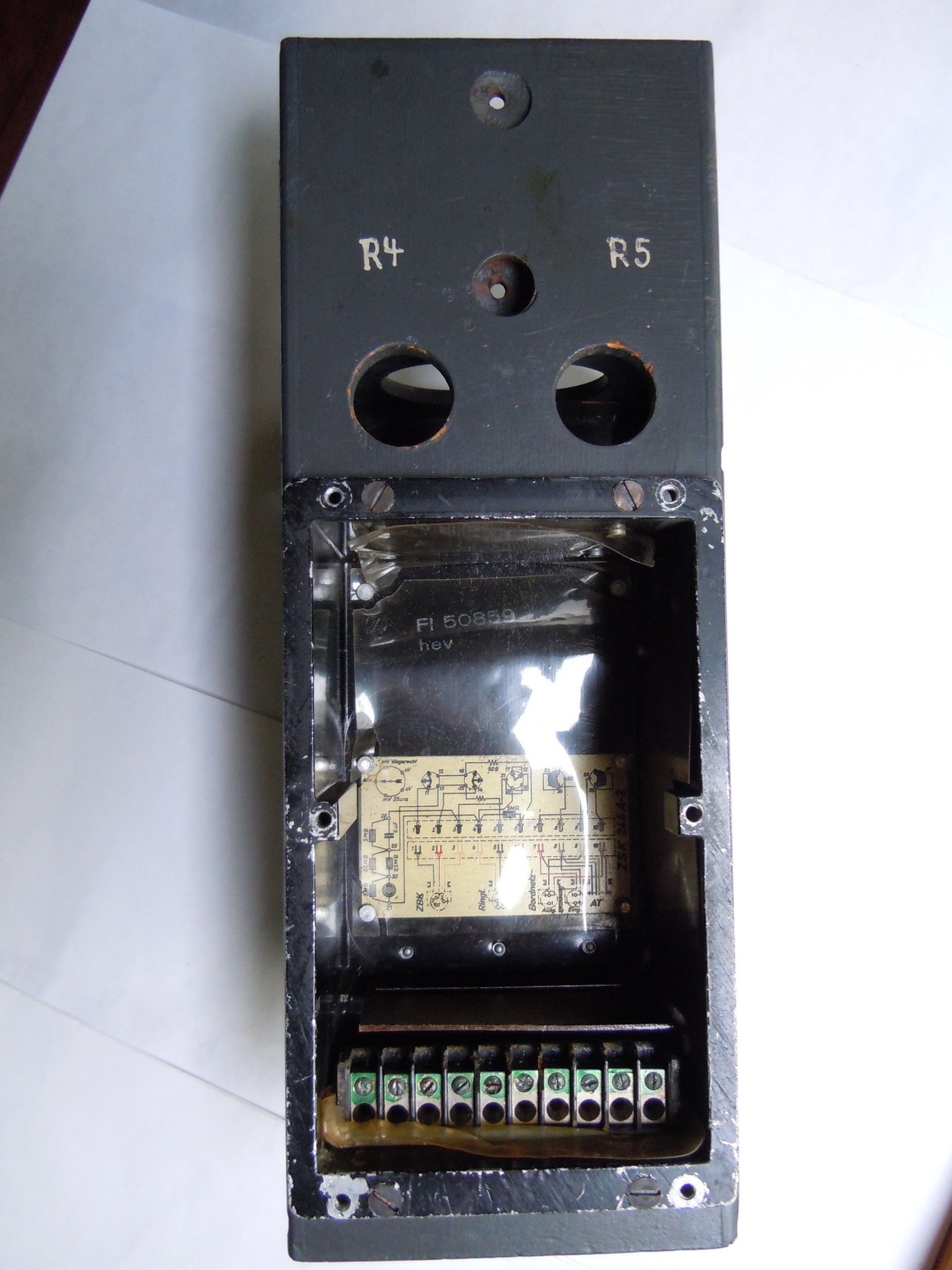

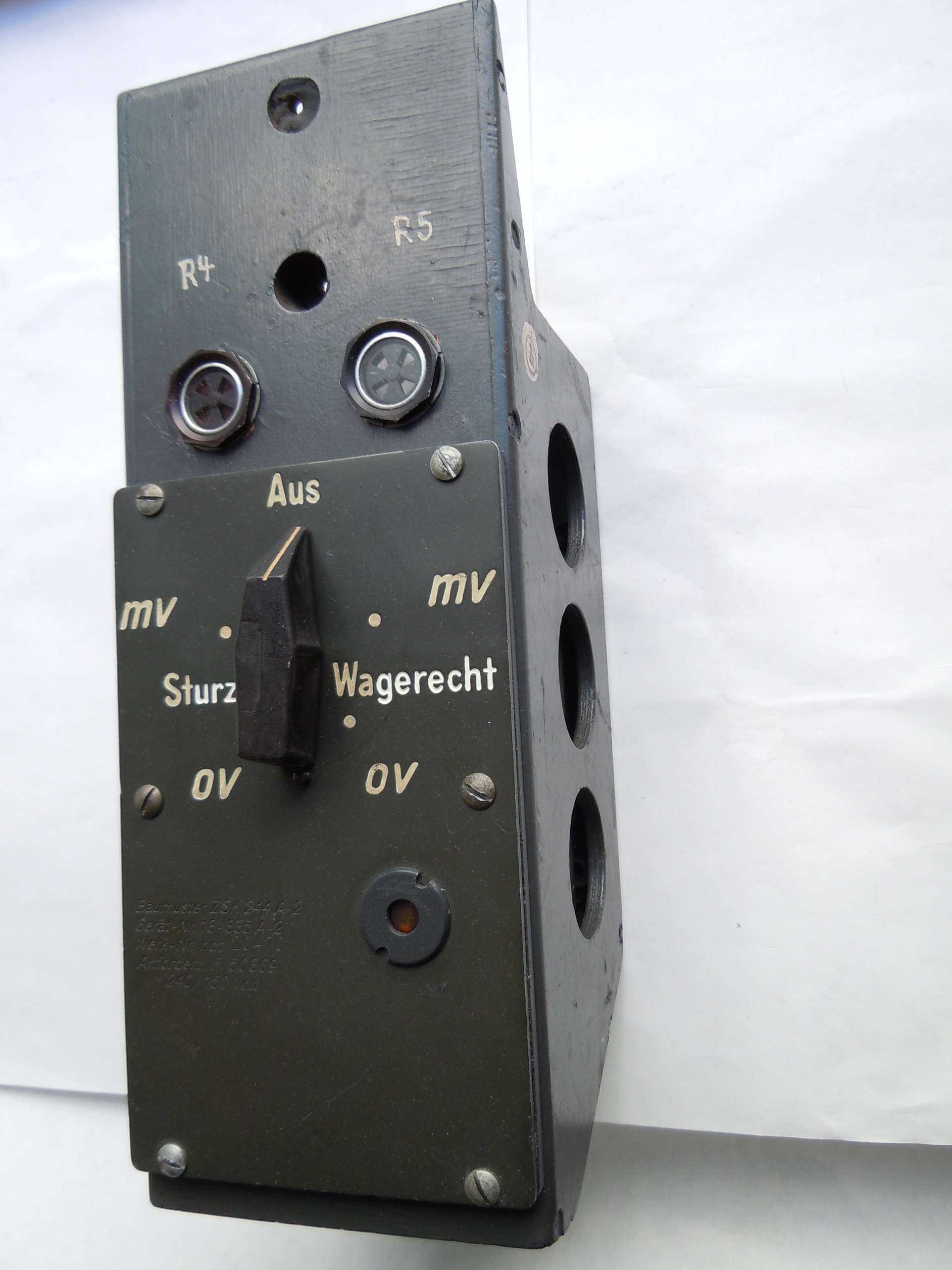

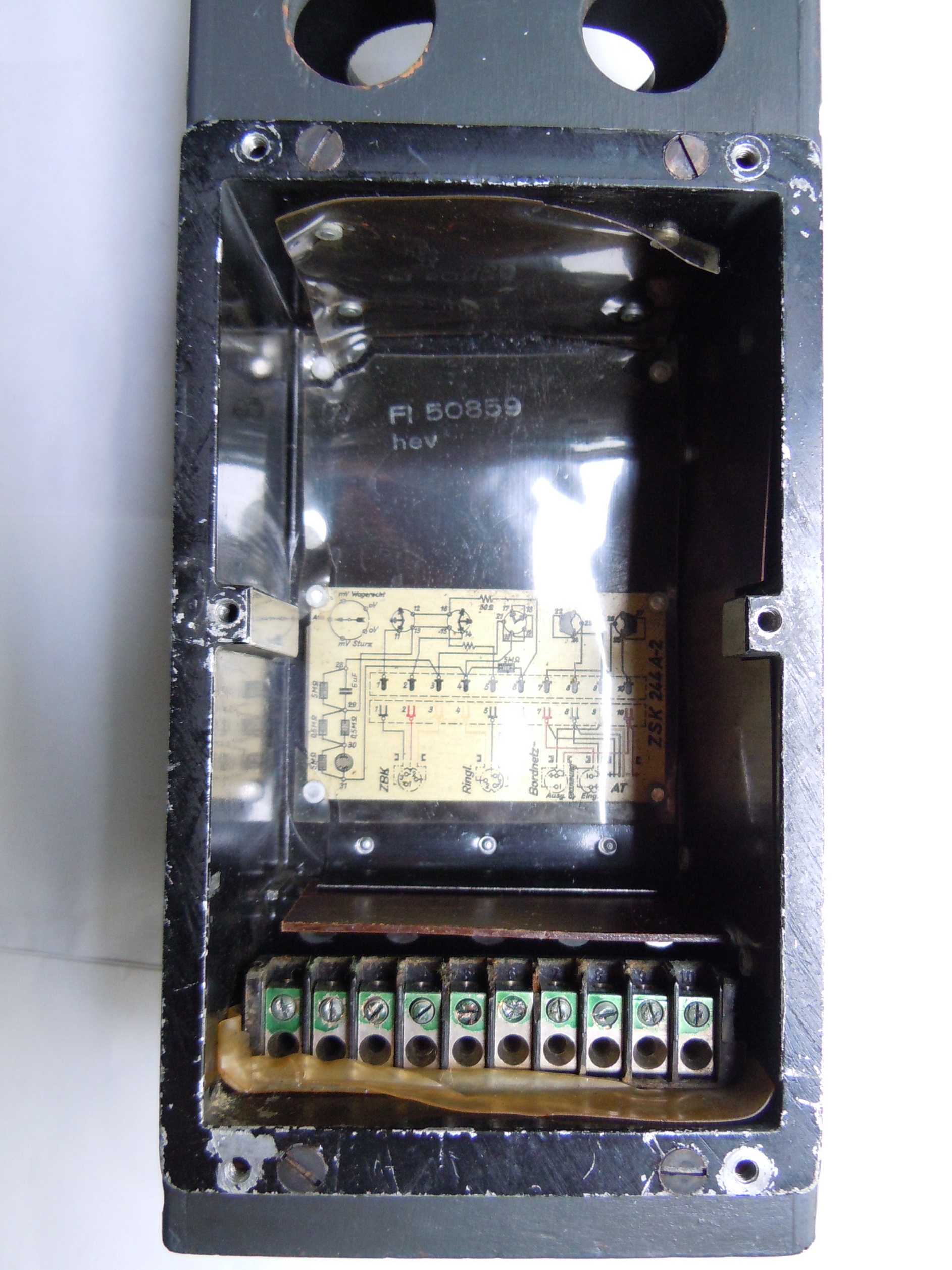

In der Zusatzgerätetafel sind 2 Stück Drehschauzeichen, Fl.32530, eingebaut, sowie der Zünderschaltkasten ZSK 244 A-2, Fl.50869.

Es sind auch historische Fotos bekannt, wo anstatt der Drehschauzeichen eine Reduzierblech mit 2 Stück Trommelschauzeichen EG 271 eingebaut sind.
