Dornier Do 24

“Wasserflugzeug”

27.6.1944

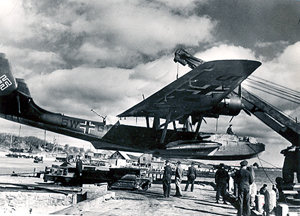

Eine “DO 24” kommt in die Werft.
In einer Seefliegerwerft des hohen Nordens wird ein Flugboot vom Muster “DO 24” durch ein Bergungsschiff an Land gesetzt, um mit dem Aufholwagen zur Werfthalle gefahren zu werden. Der Kran des Bergungsschiffes hat nach Land zu geschwenkt und setzt das Flugboot auf den Aufholwagen.

Entwicklungsfirma Dornier Werke GmbH, Friedrichshafen, ca. 1944

Spannweite 27,0 m
Länge 21,9 m
Abflugmasse 16200– 18400 kg
Besatzung 6
Reisegeschwindigkeit 300 km/h

Gerätetafel

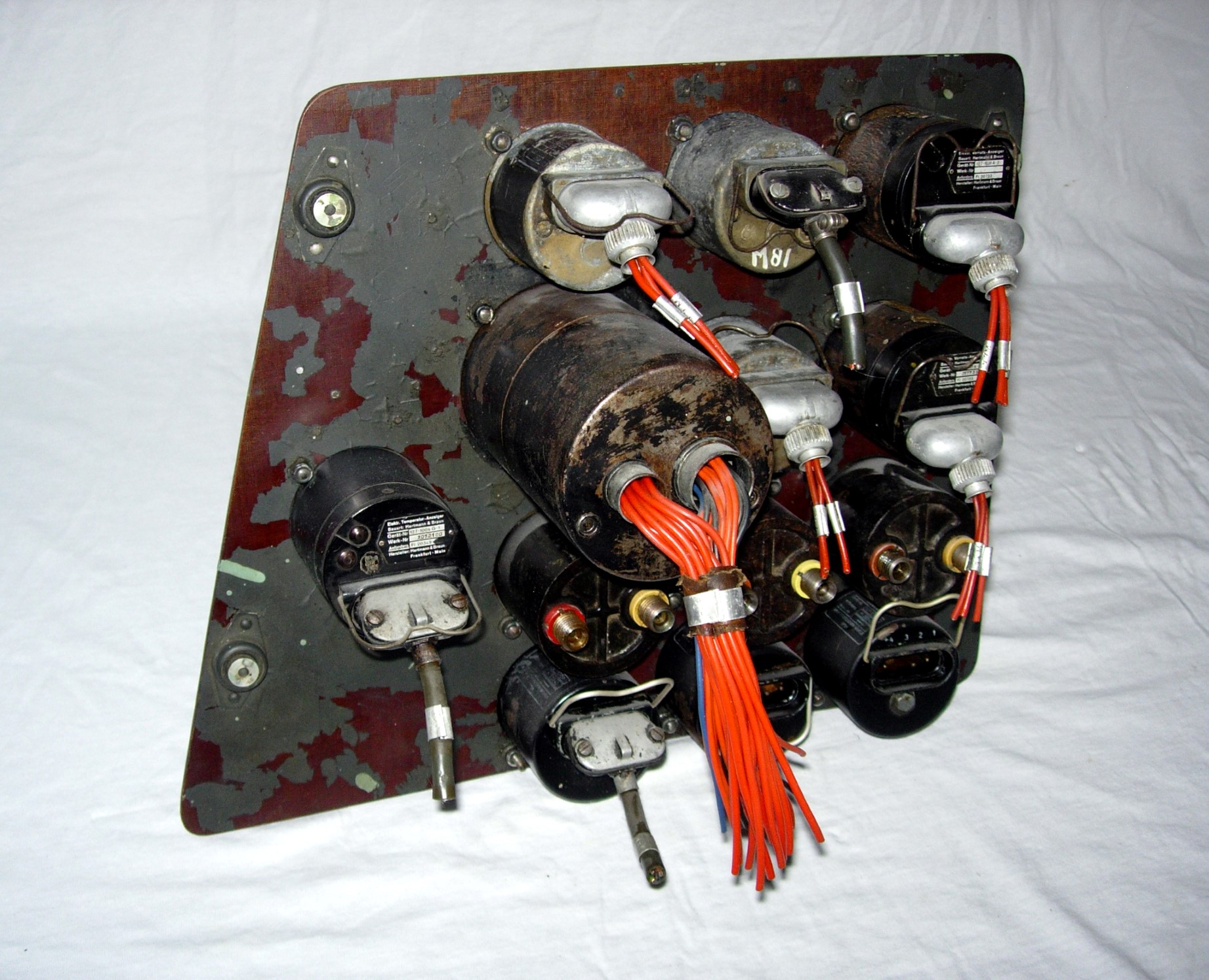

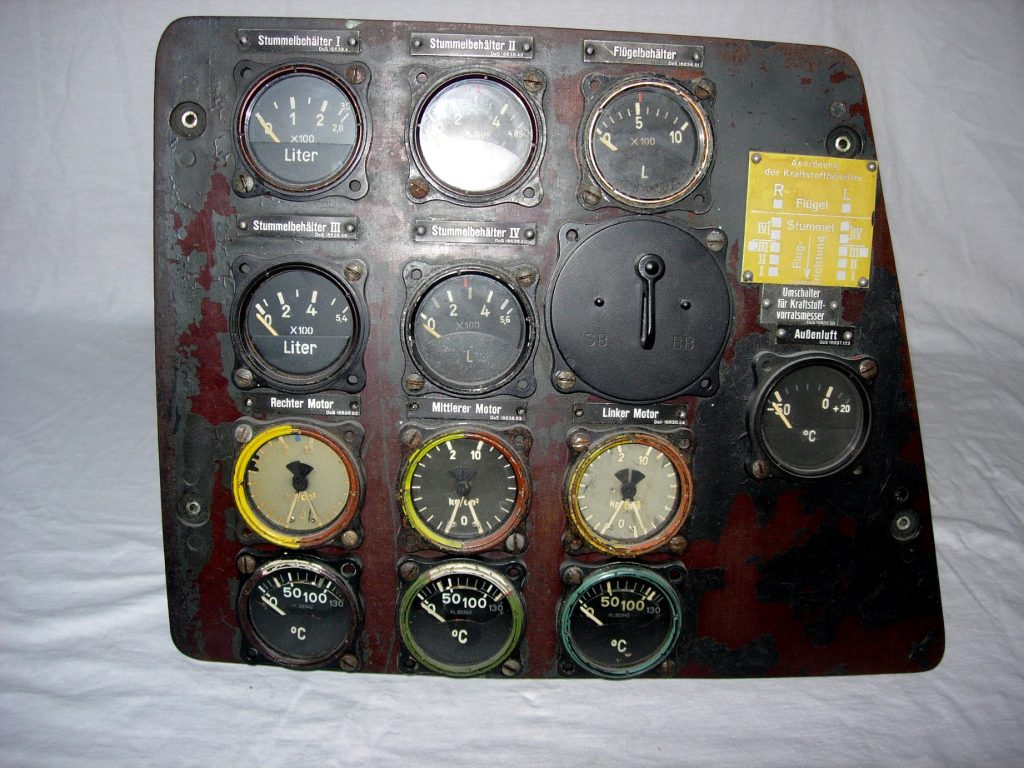

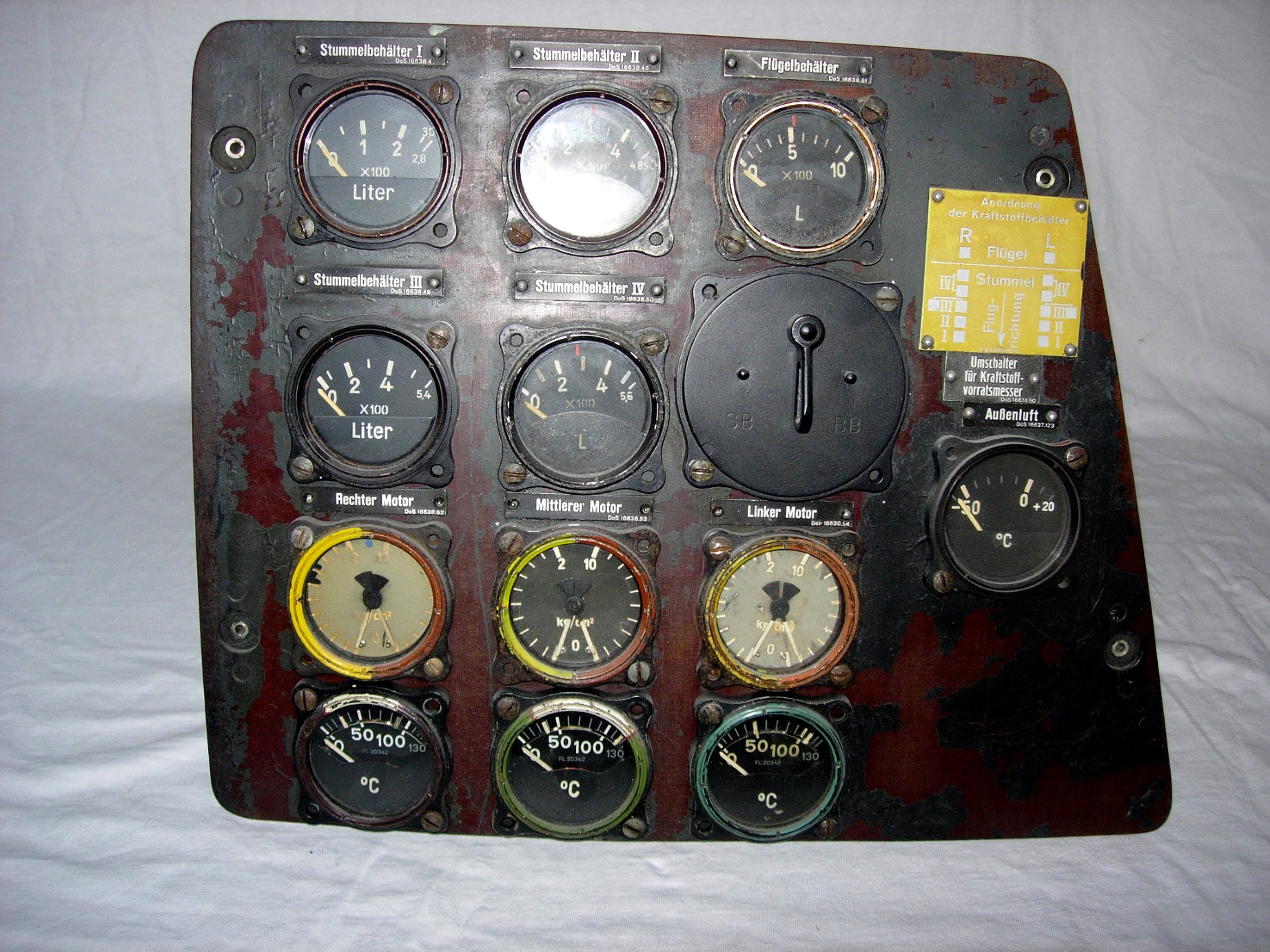

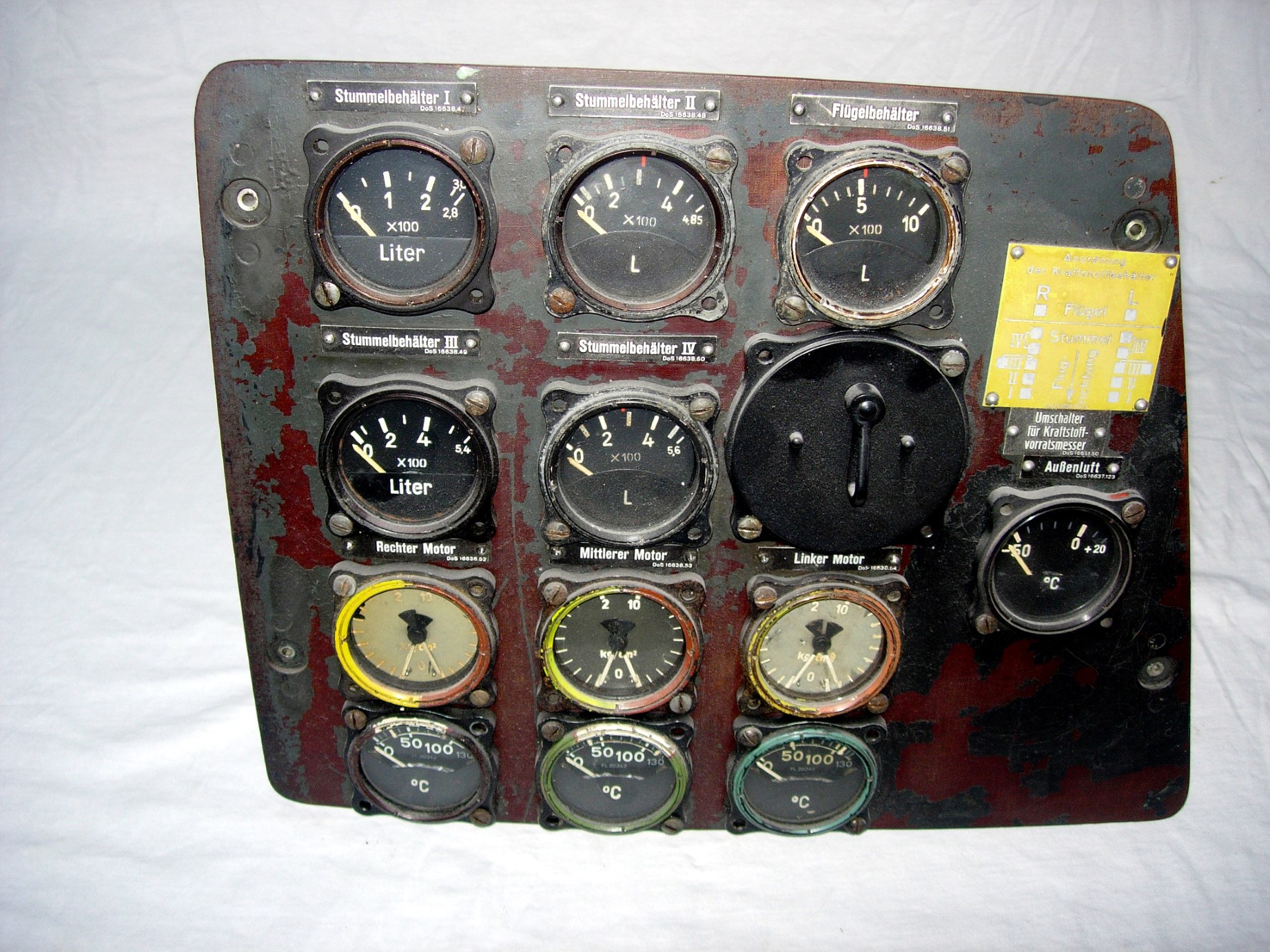

Die Gerätetafel der Do 24 T für den Bordmechaniker mit Geräten für die Triebwerksüberwachung.

Gerätetafel zur Triebwerksüberwachung der drei
3 x 9-Zylinder Sternmotoren Bramo 323 R 2
Schub 3 x 764 kW (3 x 1000 PS)

Oben : Vorratsmesser Stummelbehälter 1-4 (I-IV), Vorratsanzeiger Flügelbehälter Fl.20723, Druckanzeiger Linker- Mittlerer- und Rechter Motor, Umschalter für Kraftstoffvorratsmesser, elektr. Temperaturanzeiger Fl.20349

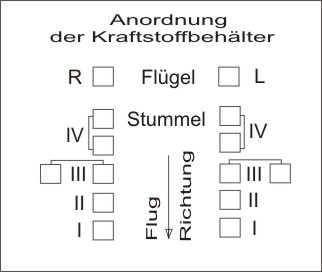

Hinweisschild für den Umschalter :

Unten: Doppelldruckmesser Linker- Mittlerer- und Rechter Motor Fl.20512-2, Temperaturanzeiger Linker- Mittlerer- und Rechter Motor Fl.20342,
