• Bezeichnung: Taschen-Chronograph (Ballistische Stoppuhr)
  • Anforderungszeichen: Fl.XXX
  • Messbereich: Entfernung in Hektometer (hm), 1 Hektometer = 100 Meter
  • Lieferer: Carl Zeiss Jena
  • Hersteller: Leonidas, Schweiz

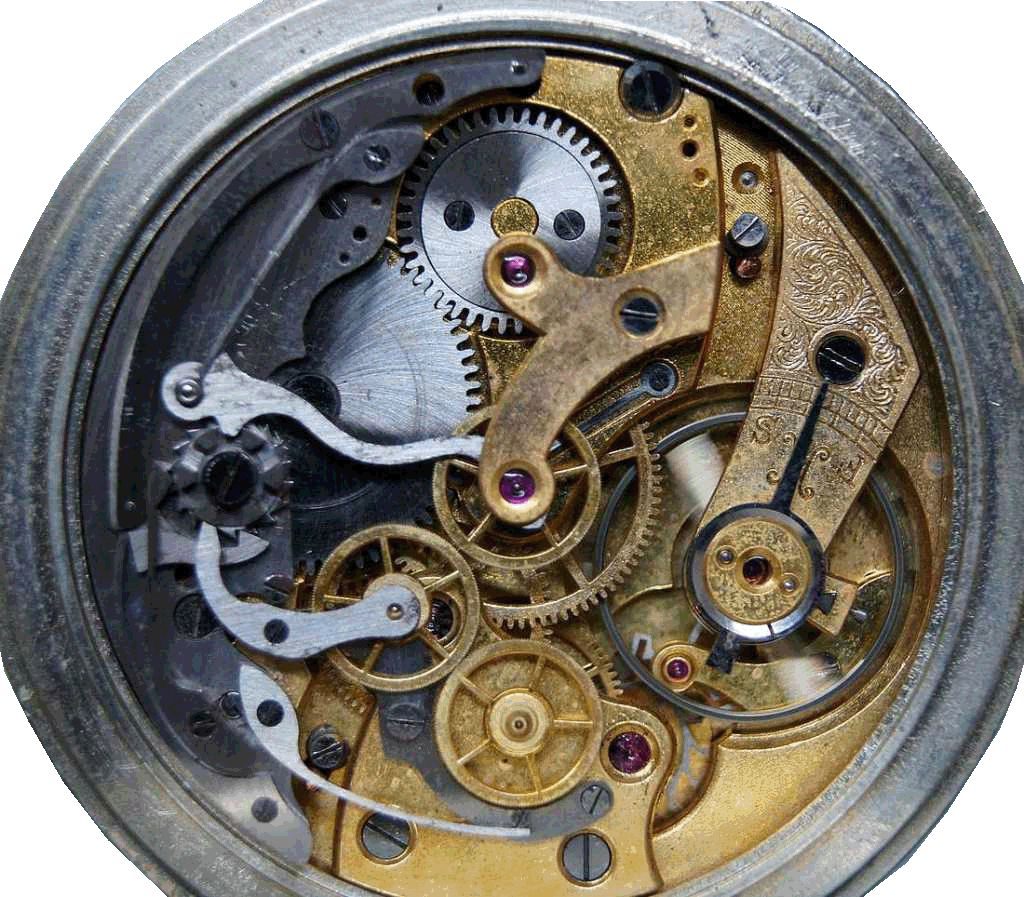

    • Kaliber: Unitas C45
    • Unruh: monometallische Schraubenunruh
    • Hemmung: Schaltrad-Chronograph

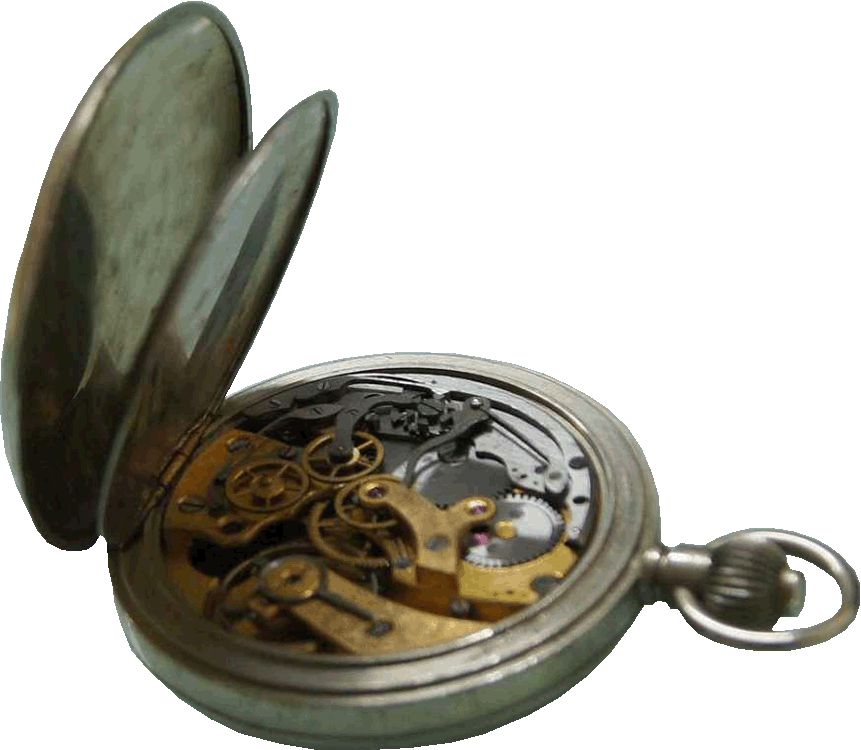

    • Konstruktion: 2/3-Platinenwerk, vergoldet, gekörnt

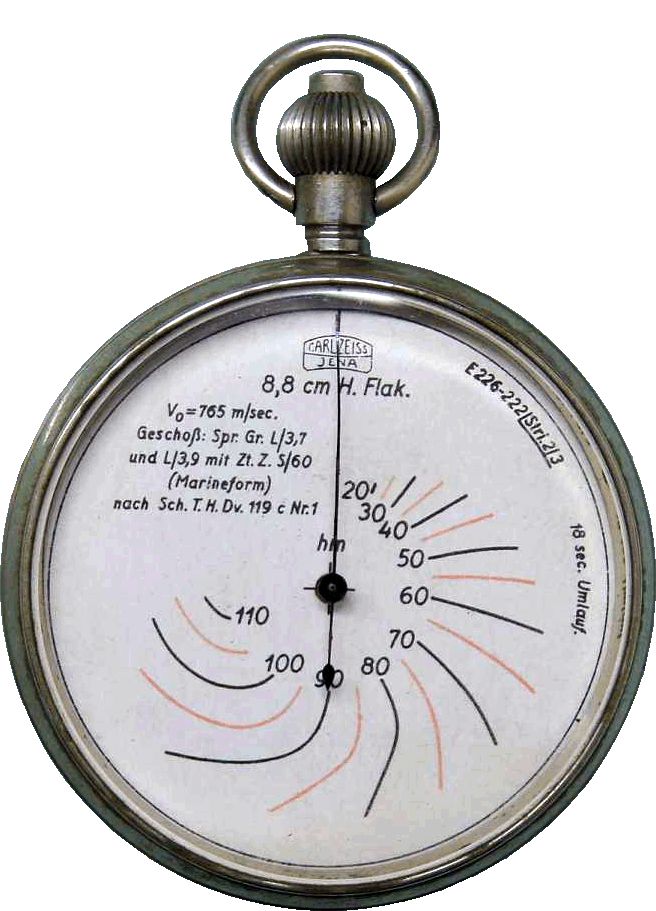

  • Ziffernblatt:
    • Papier, bedruckt mit ballistische Nomogramm-Beschriftung
    • E 226-222 / Stri. 2/3
    • Beschriftung: 8,8 cm H Flak.
    • V₀ = 765 m/sec., Geschoß: Spr. Gr. L/3,7 und L/3,9 mit Zt. Z S/60 (Marineform) nach  Sch.T.H.Dv 119c Nr.1
    • Skalen: Entfernung in Hektometern (hm / Entf.) in schwarzen und roten Kurvenfeldern
    • Zentralsekunde (Stoppzeiger)
    • Umlaufdauer 18 sek

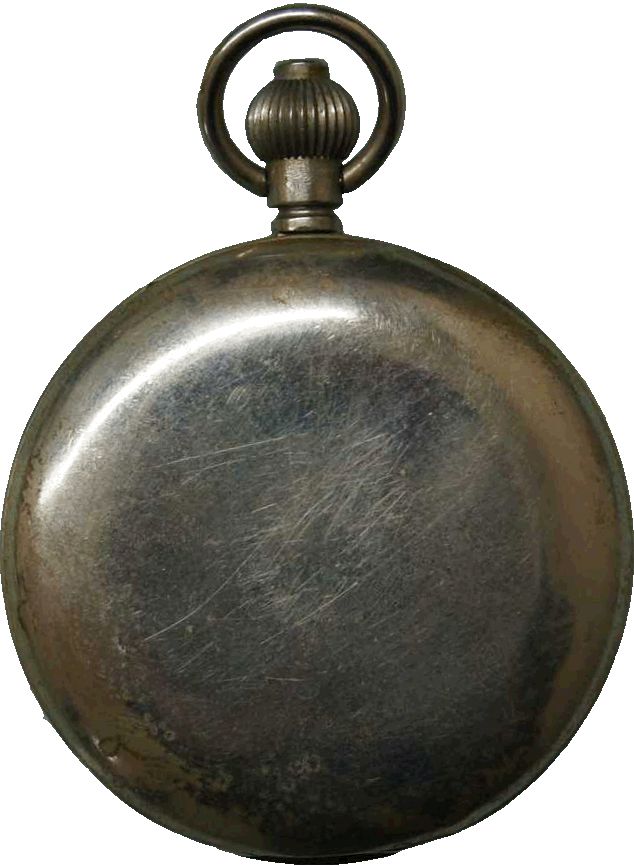

  • Gehäuse: Nickel, Durchmesser 51mm
  • Baujahr: ca. 1935
  • Verwendung: Stoppuhr der Flak-Artillerie, zum Kalibrieren von Zeitzündern in Flak-Granaten entsprechend der gewünschten Zielhöhe. Flak-Rechenschieber-Chronograph für 8,8cm Flak L/36 (Kw. G.14)
  • Bemerkung: Zeigerumlauf in 18 Sekunden. Das Ziffernblatt zeigt Linien gleicher Entfernung in Hektometer(hm).Diese haben die Form von Kurven,da die Fluggeschwindigkeit des Geschosses bei gleichen Entfernungen,aber wechselnden Geländewinkeln verschieden sind.
  • Allgemeines:

    Ballistischer Taschen-Chronograph von Carl Zeiss Jena, ausgelegt für die 7,5 cm Flak L/36 (Kw. G.14). Das Instrument diente als optisch-ballistisches Rechenhilfsmittel zur Bestimmung von Höhe und Entfernung anhand der Flugzeit des Geschosses, eine Spezialkonstruktion für den Einsatz an der Flugabwehrartillerie.

    Das Zifferblatt trägt die vollständige Beschriftung des ballistischen Nomogramms: Geschosstyp K. Gr. mit Zt. Z. S/30, Mündungsgeschwindigkeit V₀ = 616 m/sec., nach Sch. T. 5a. Die schwarzen und roten Kurvenfelder entsprechen den Schussweiten-Tabellen für Entfernung und Höhe. Instrumentbezeichnung E 226-220 / Strl. 1, Umlaufdauer 18 Sekunden.
