Gebaut von Helmut Trapp, Österreich

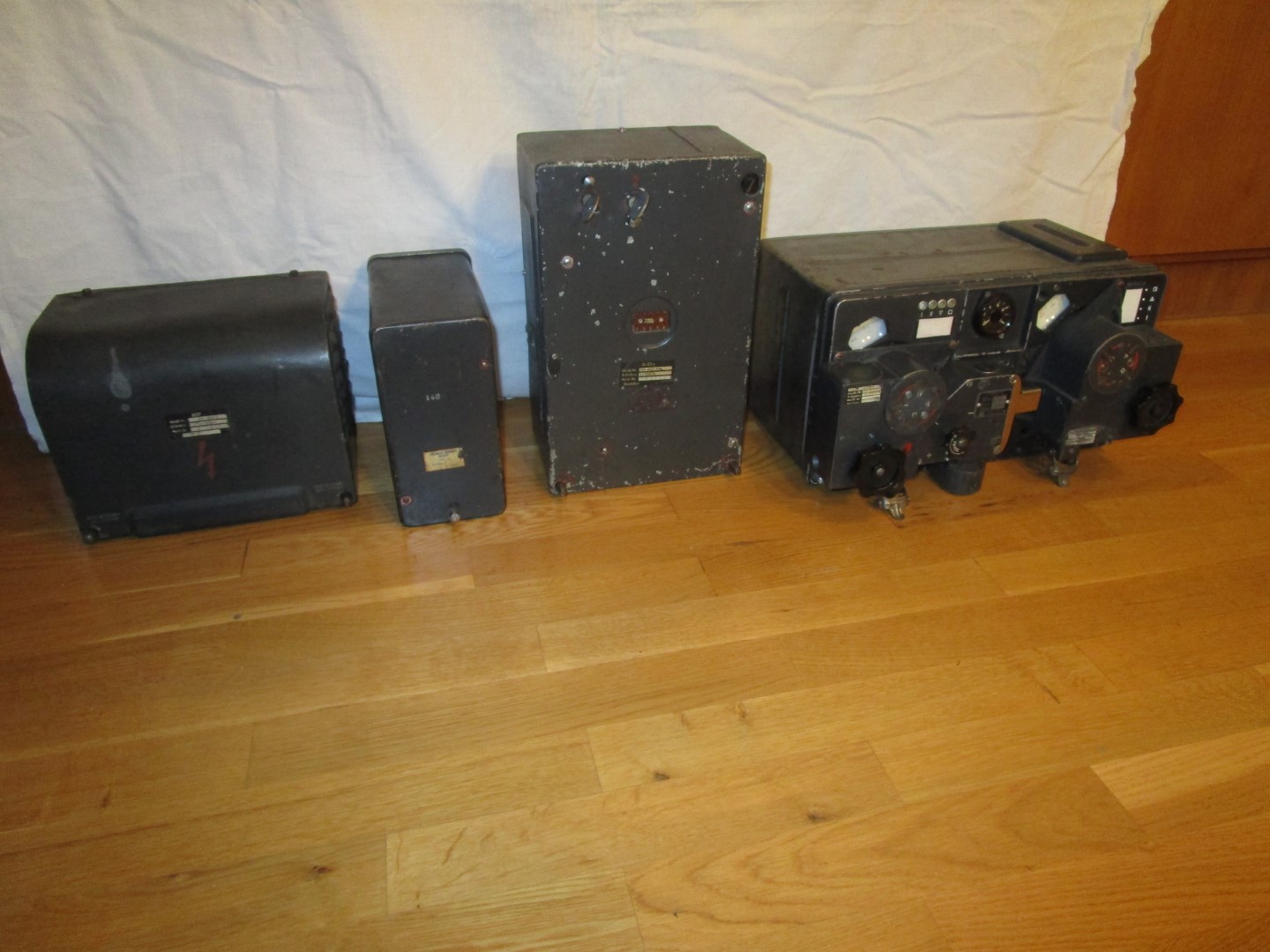

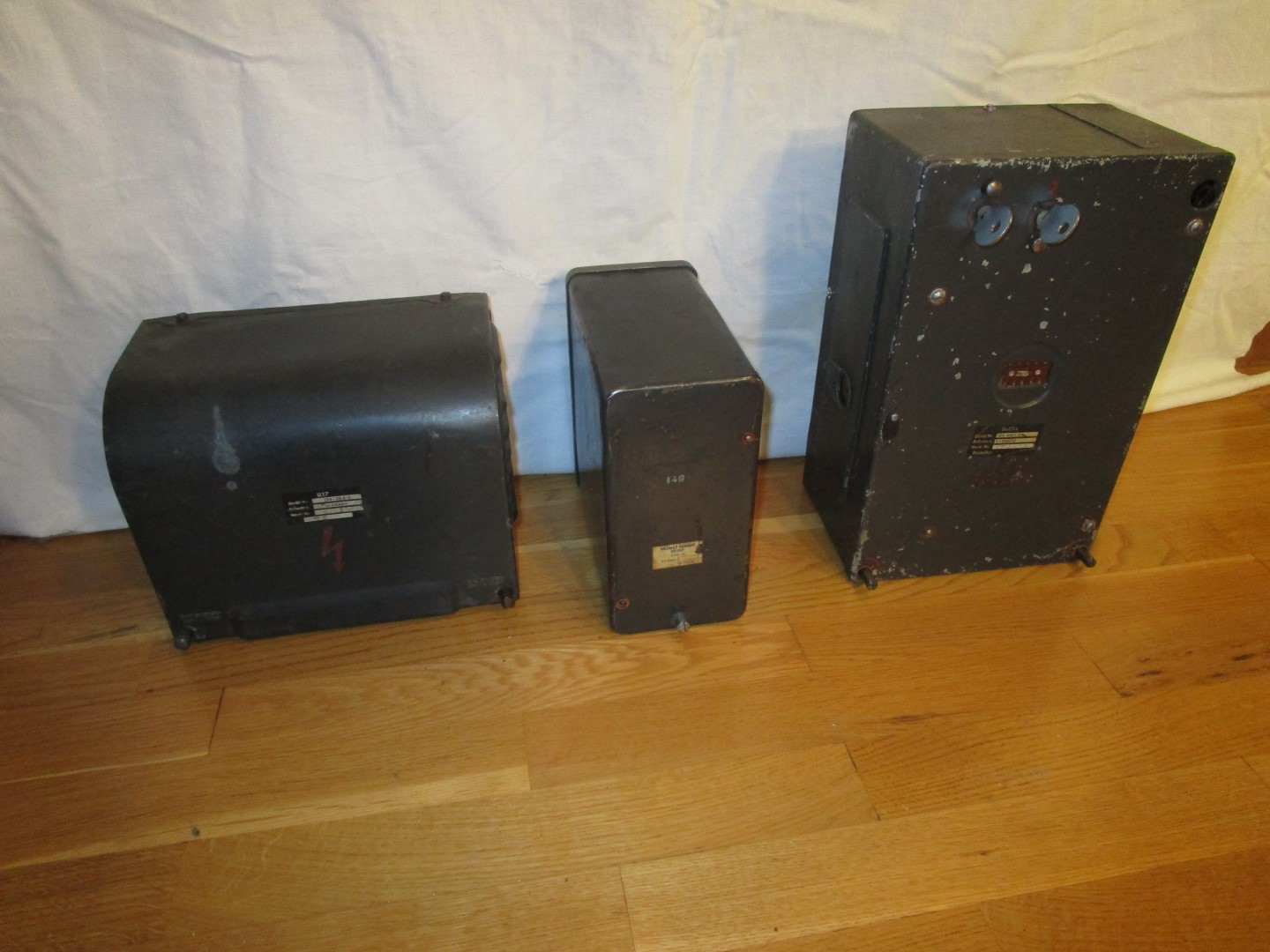

Die auf den Fotos gezeigte Bordfunkanlage besteht aus den Komponenten :

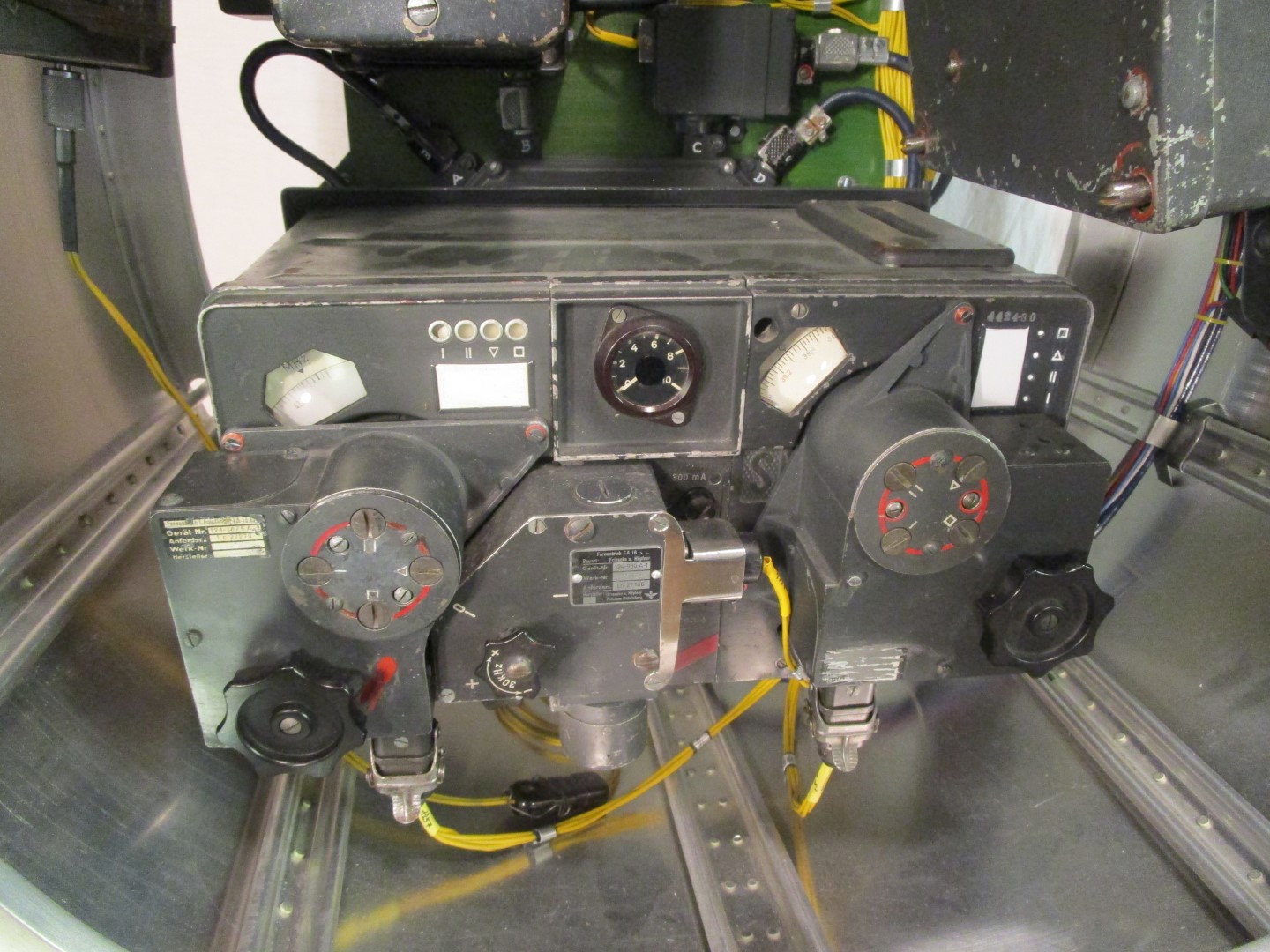

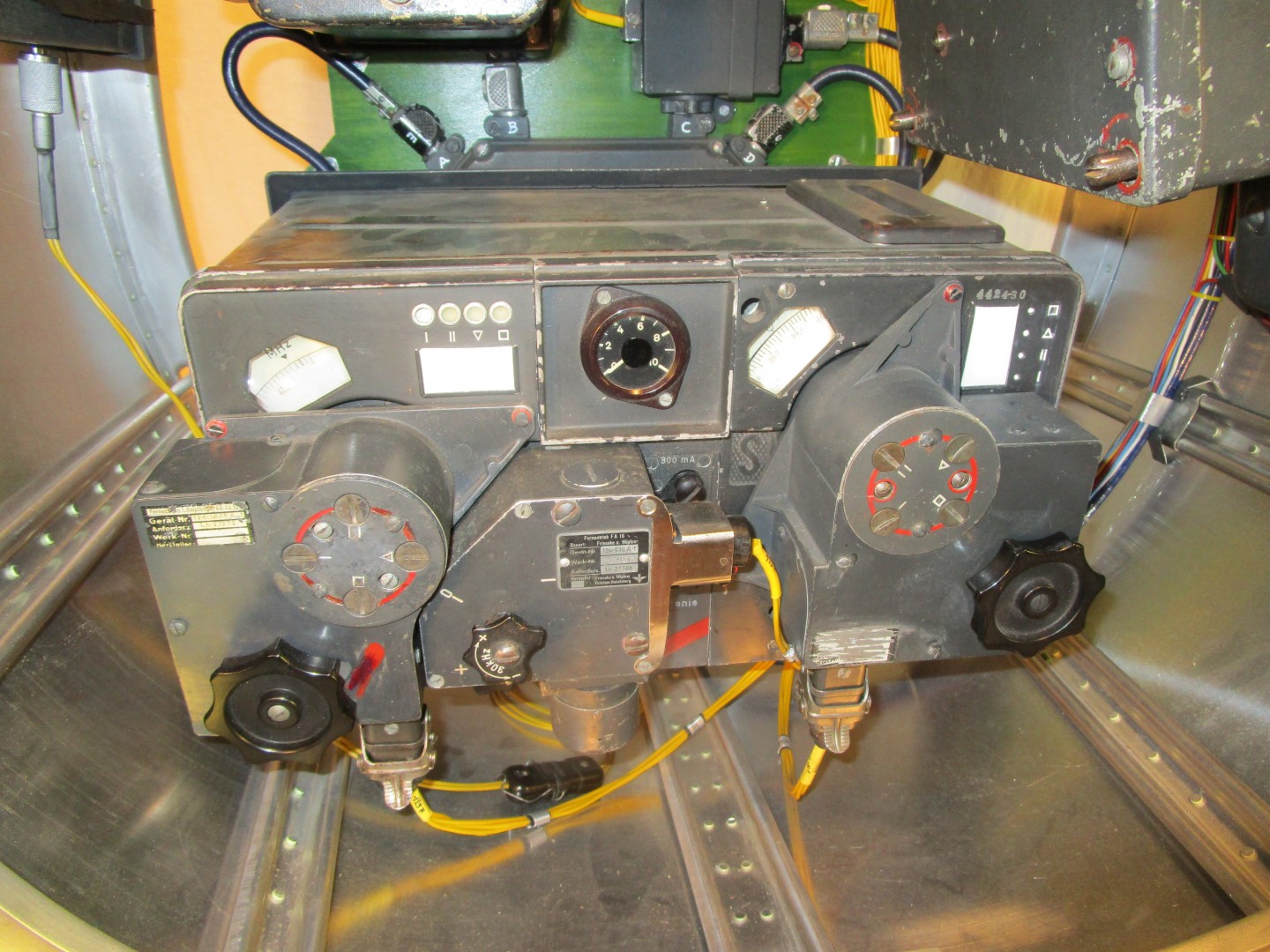

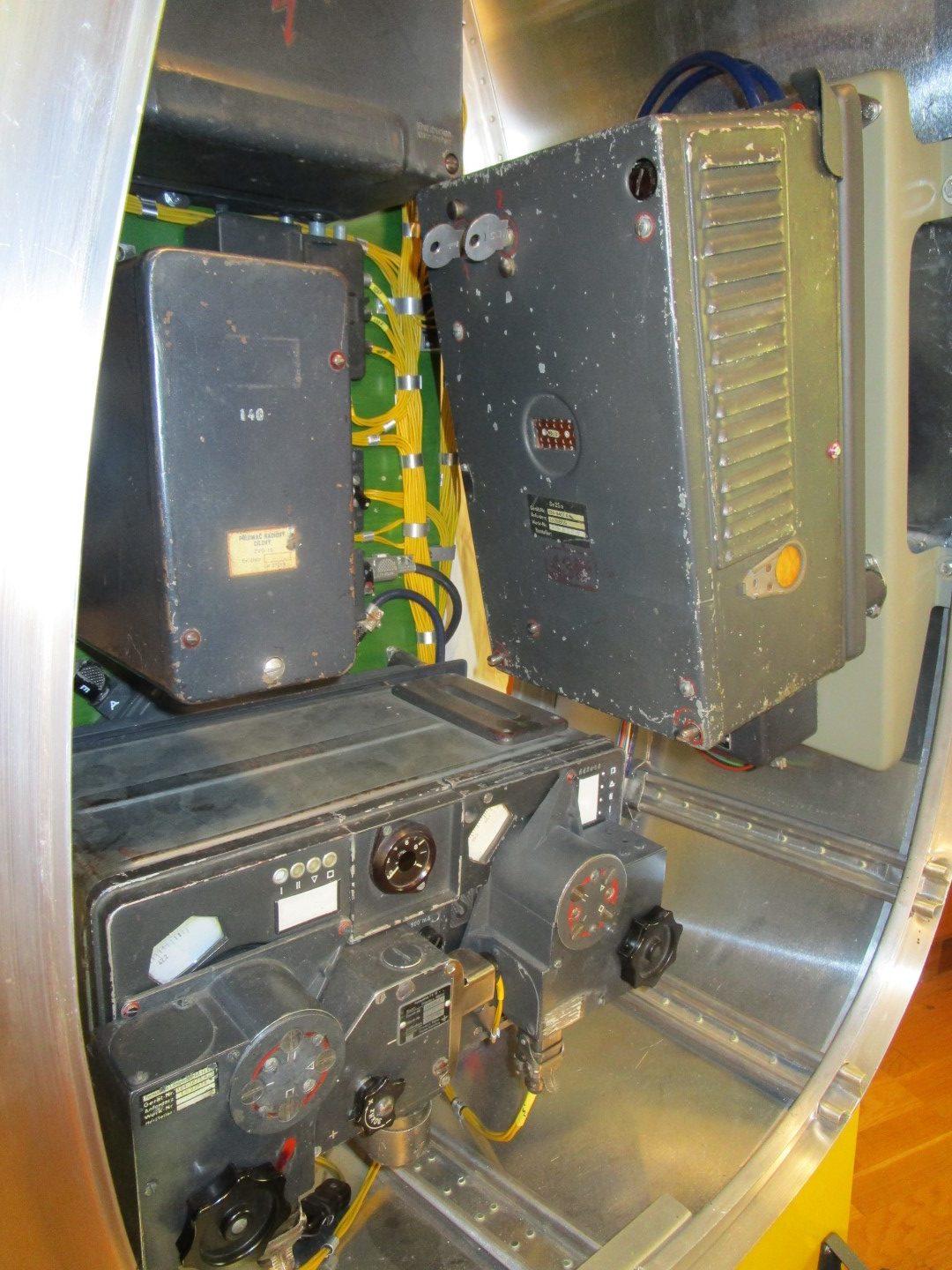

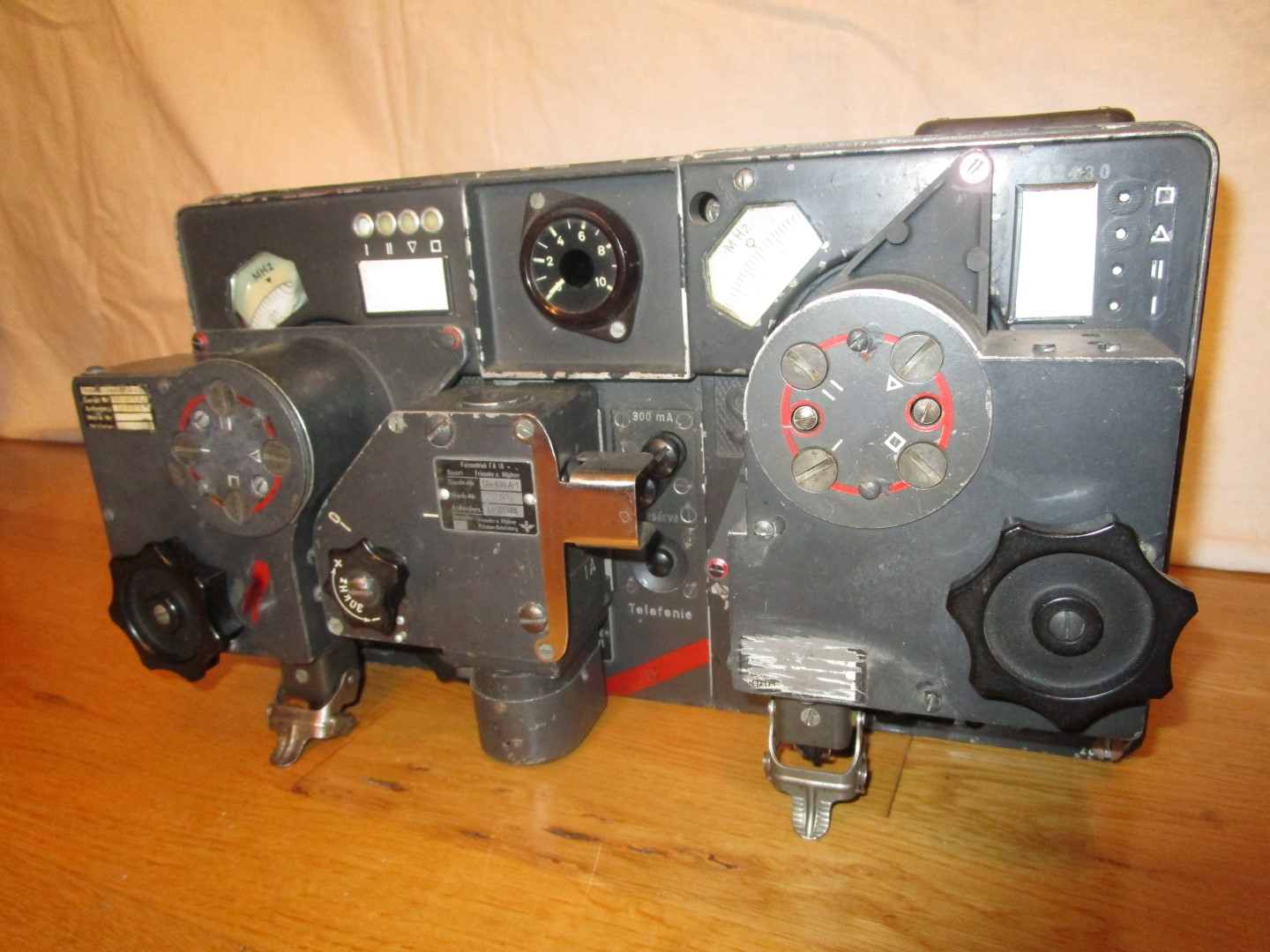

O Funkgerät FuG 16 Z , Ln. 27211, samt Fernantriebe für Sender, Empfänger und Abstimmung

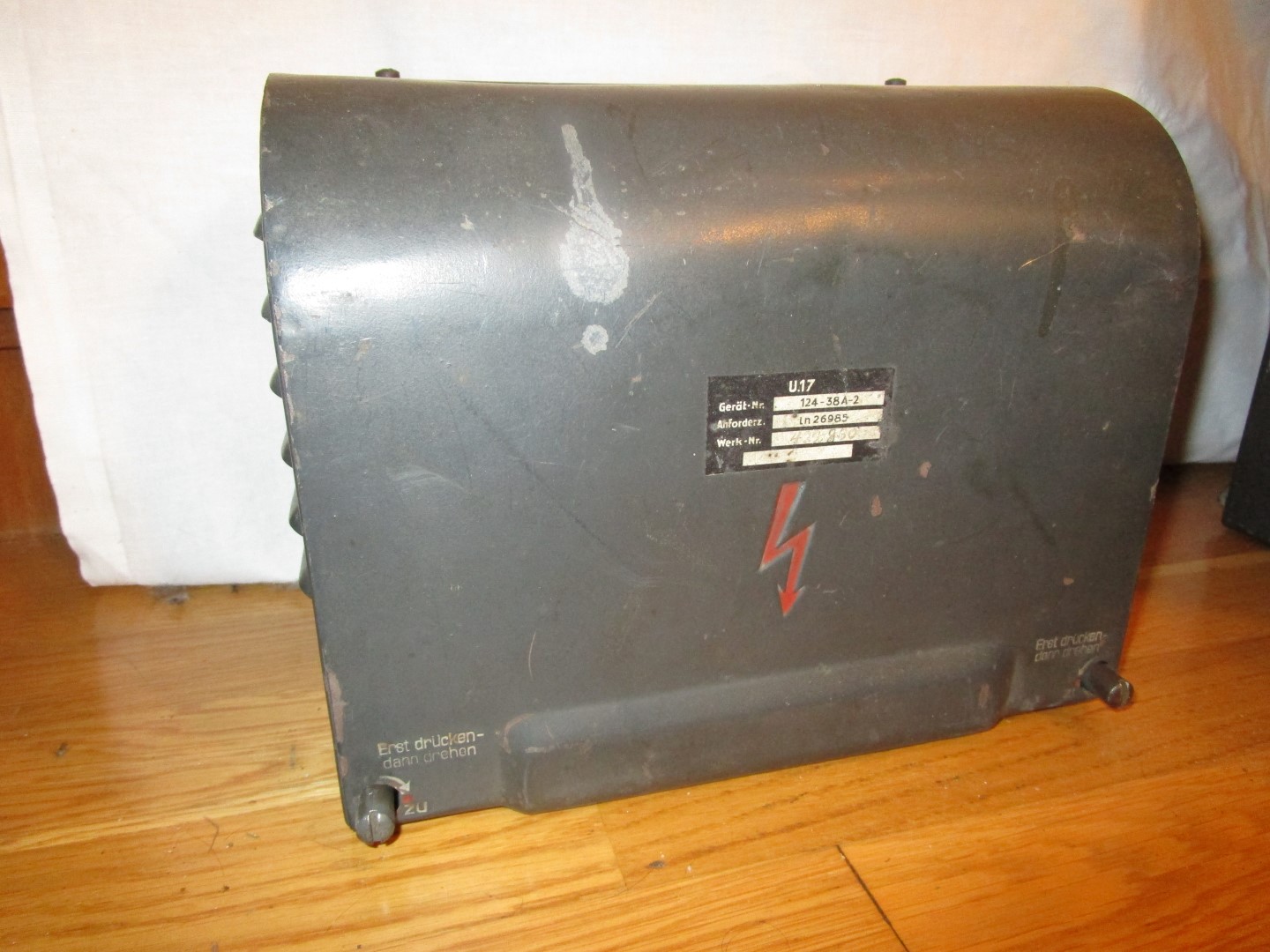

O Umformer U 17, Ln.26985
O Zielflug-Vorsatzgerät ZvG 16
O Antennen Anpassgerät AAG mit Stabantenne, für FuG 25a, Ln.28815

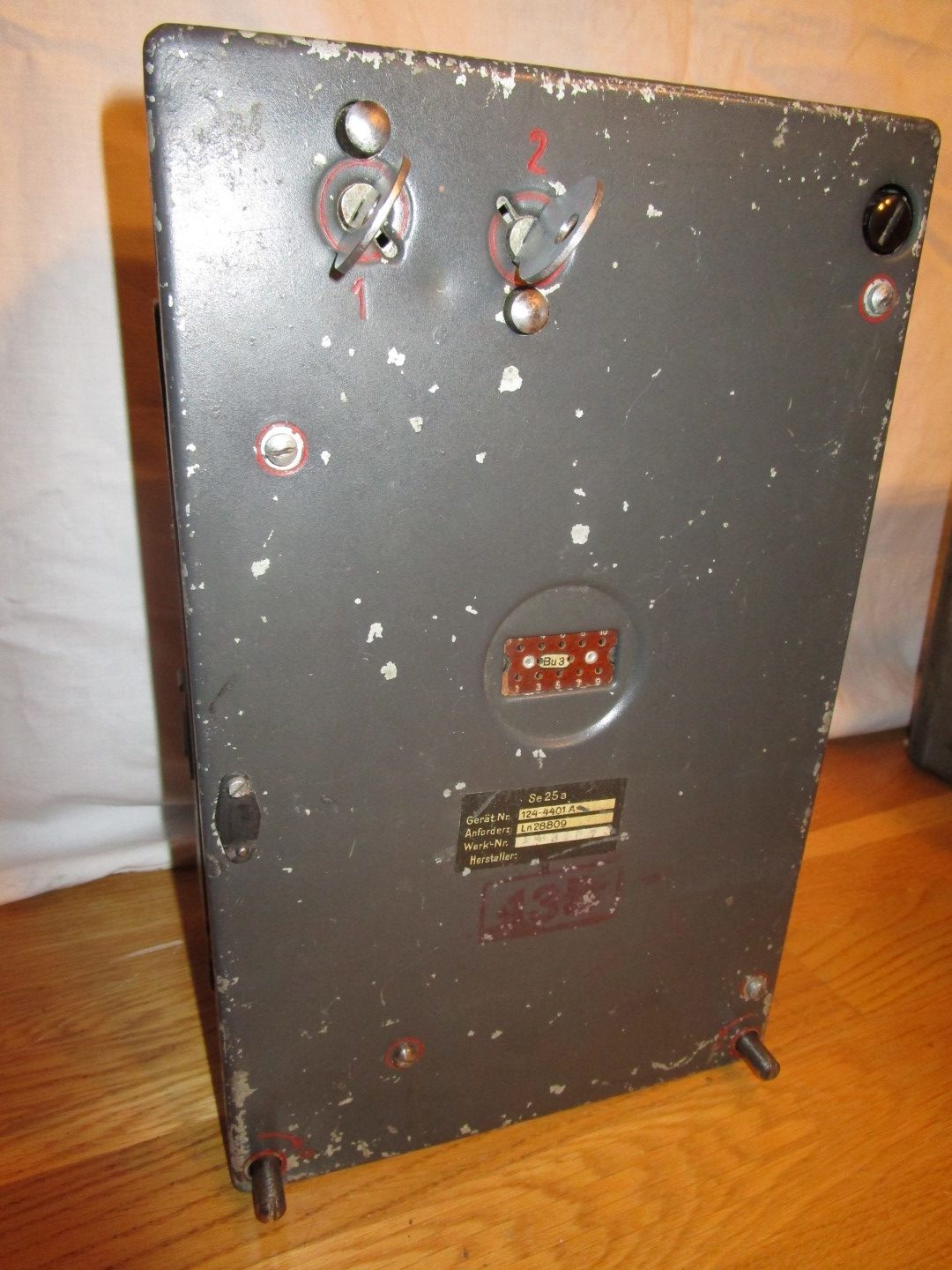

O Freund-Feind Kenngerät FuG 25a, Ln.28800

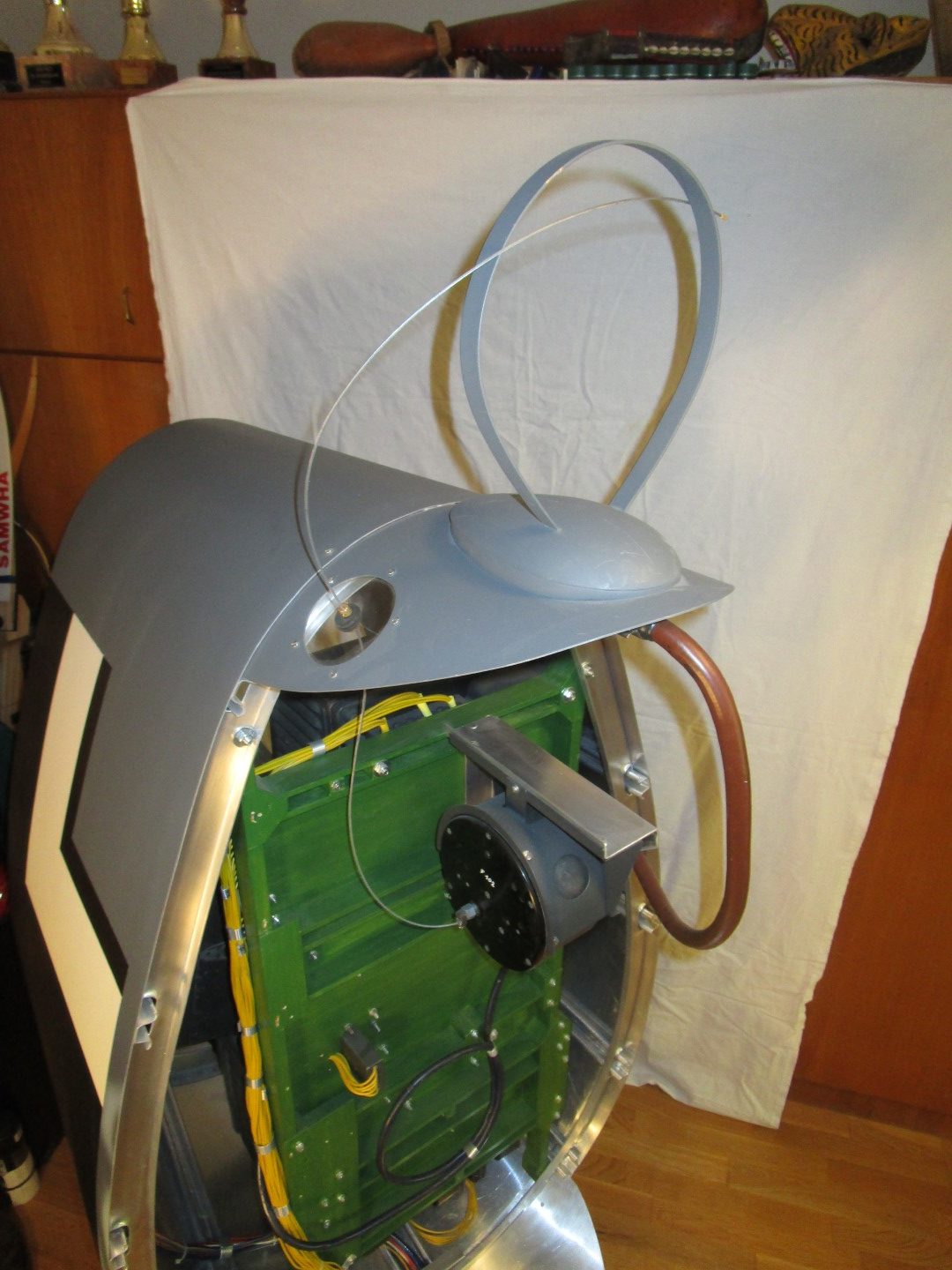

O Peil-Rahmenantenne für Zielflug

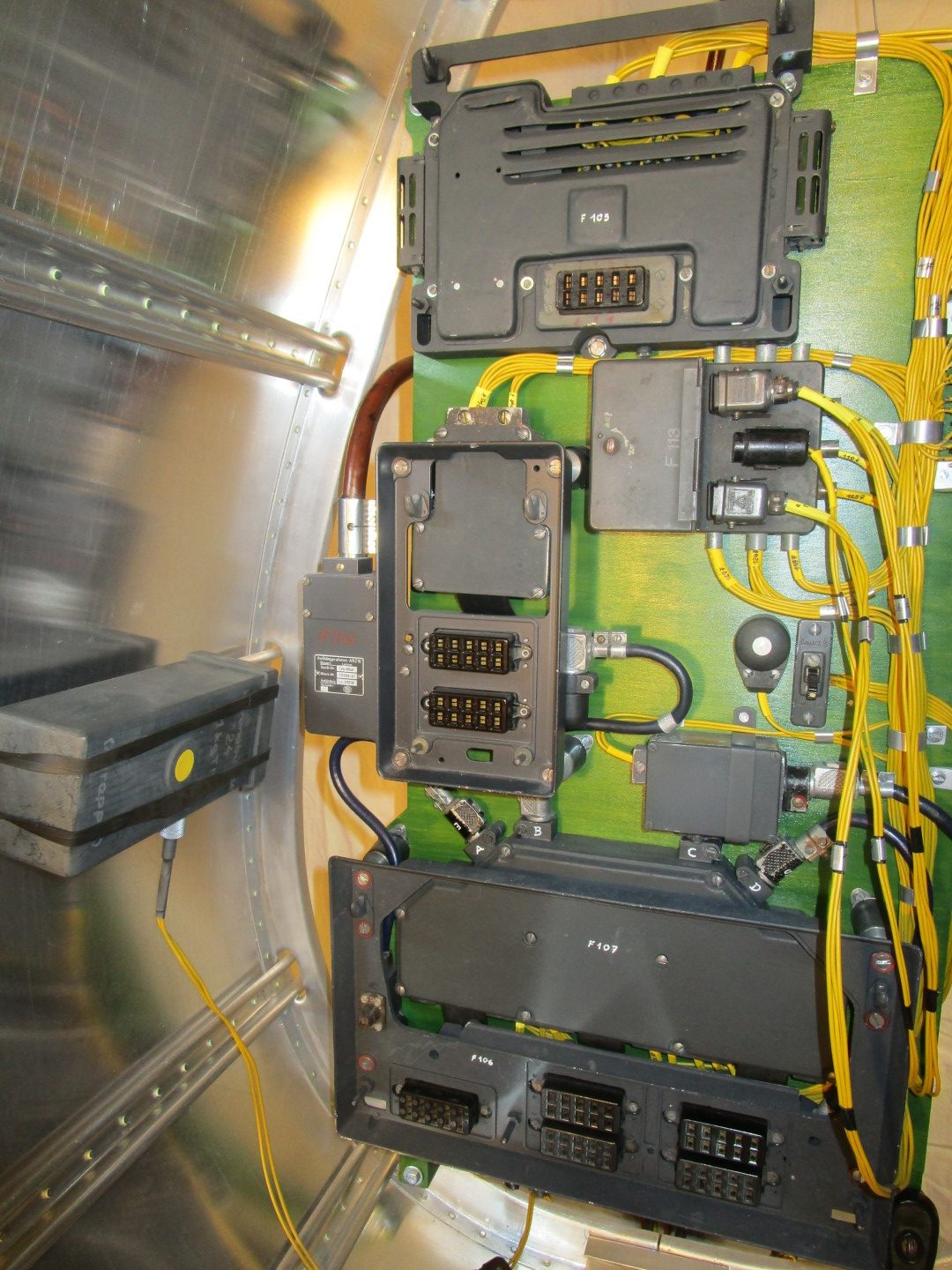

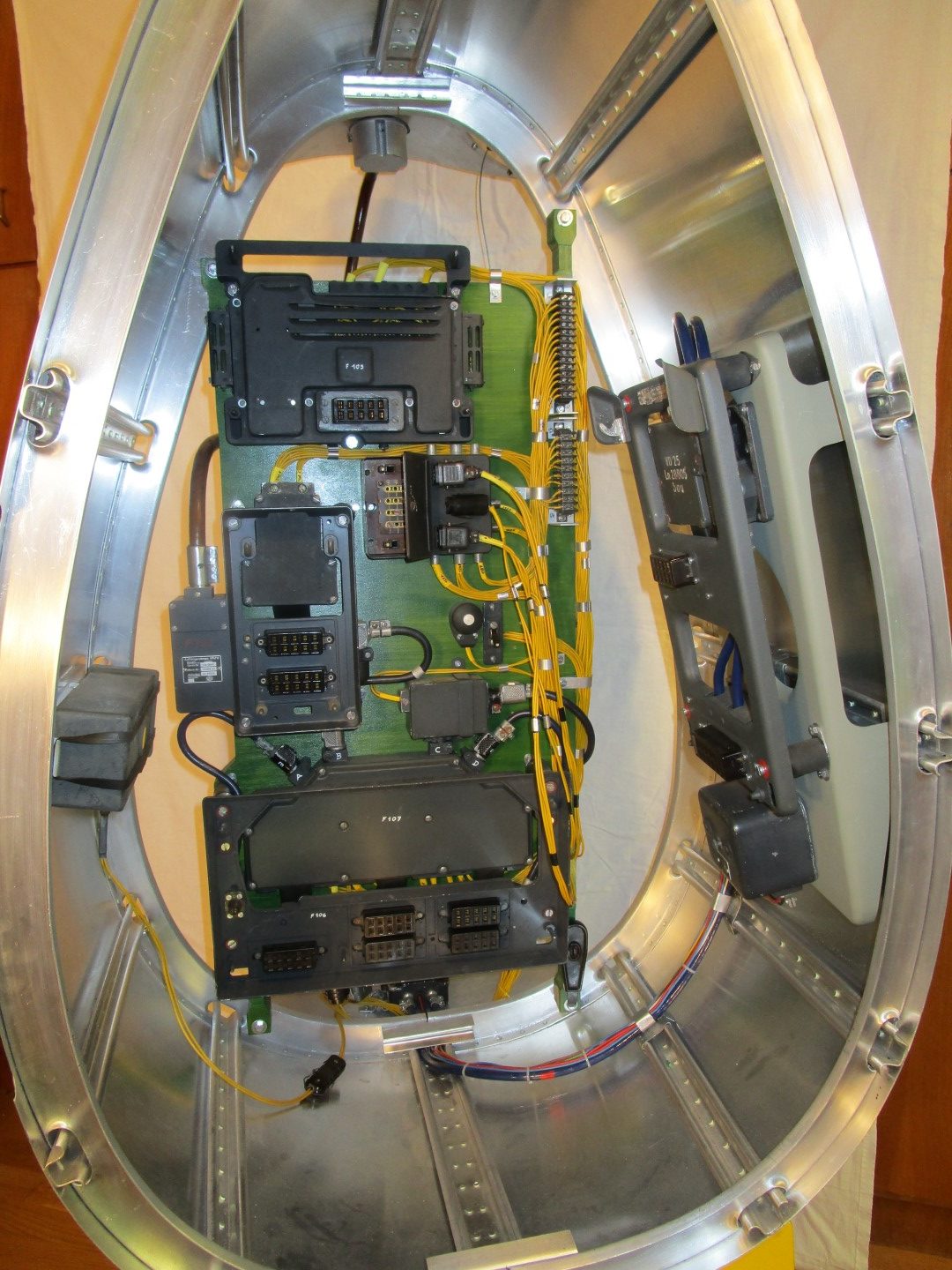

O Aufhängerahmen AR 25, für FuG 25, Ln.28802
O Aufhängerahmen für Umformer U 17, Ln.26986
O Aufhängerahmen AR 17, für FuG 16, Ln.26987
O Prüfschalter u. Prüftasten

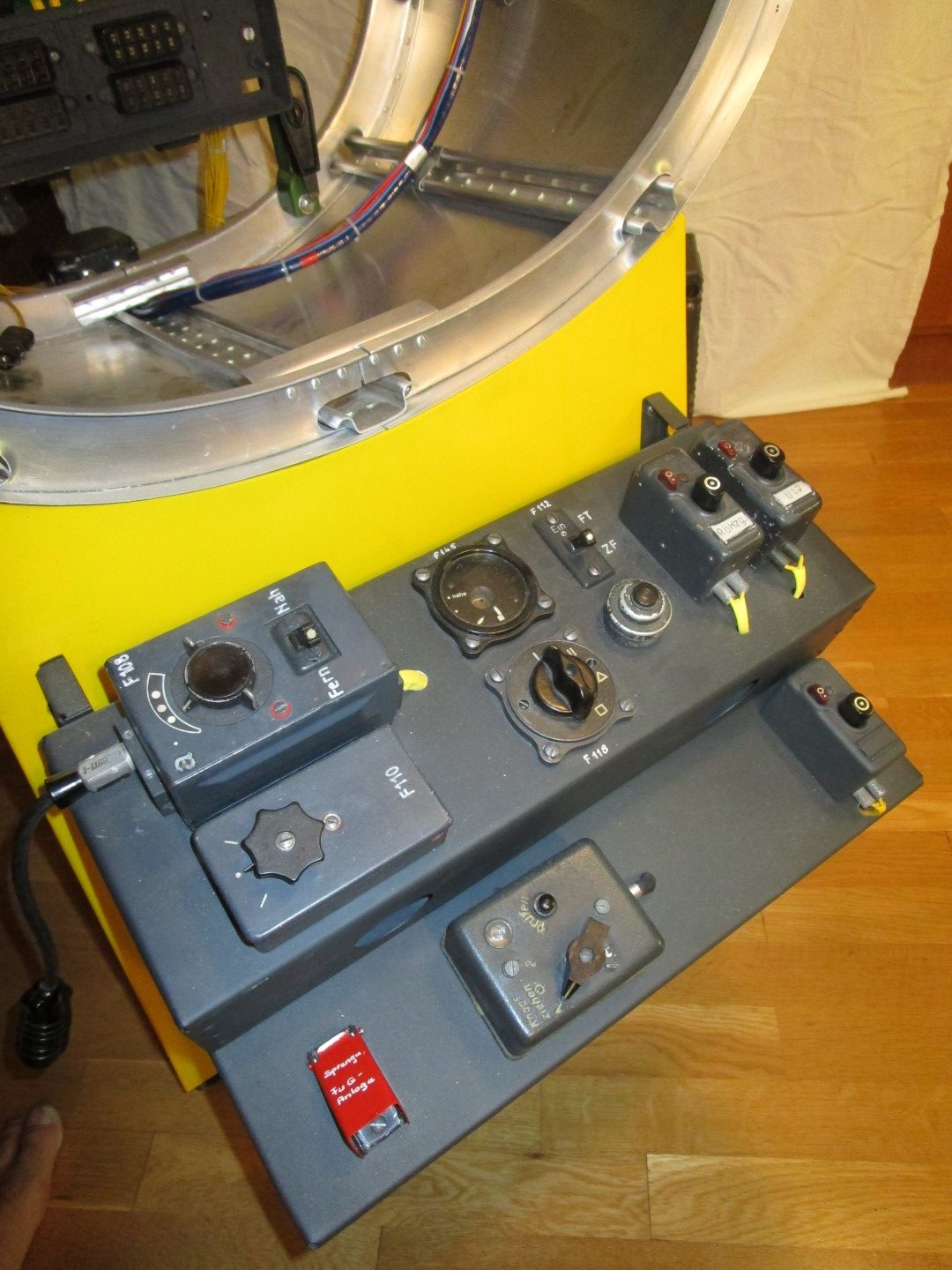

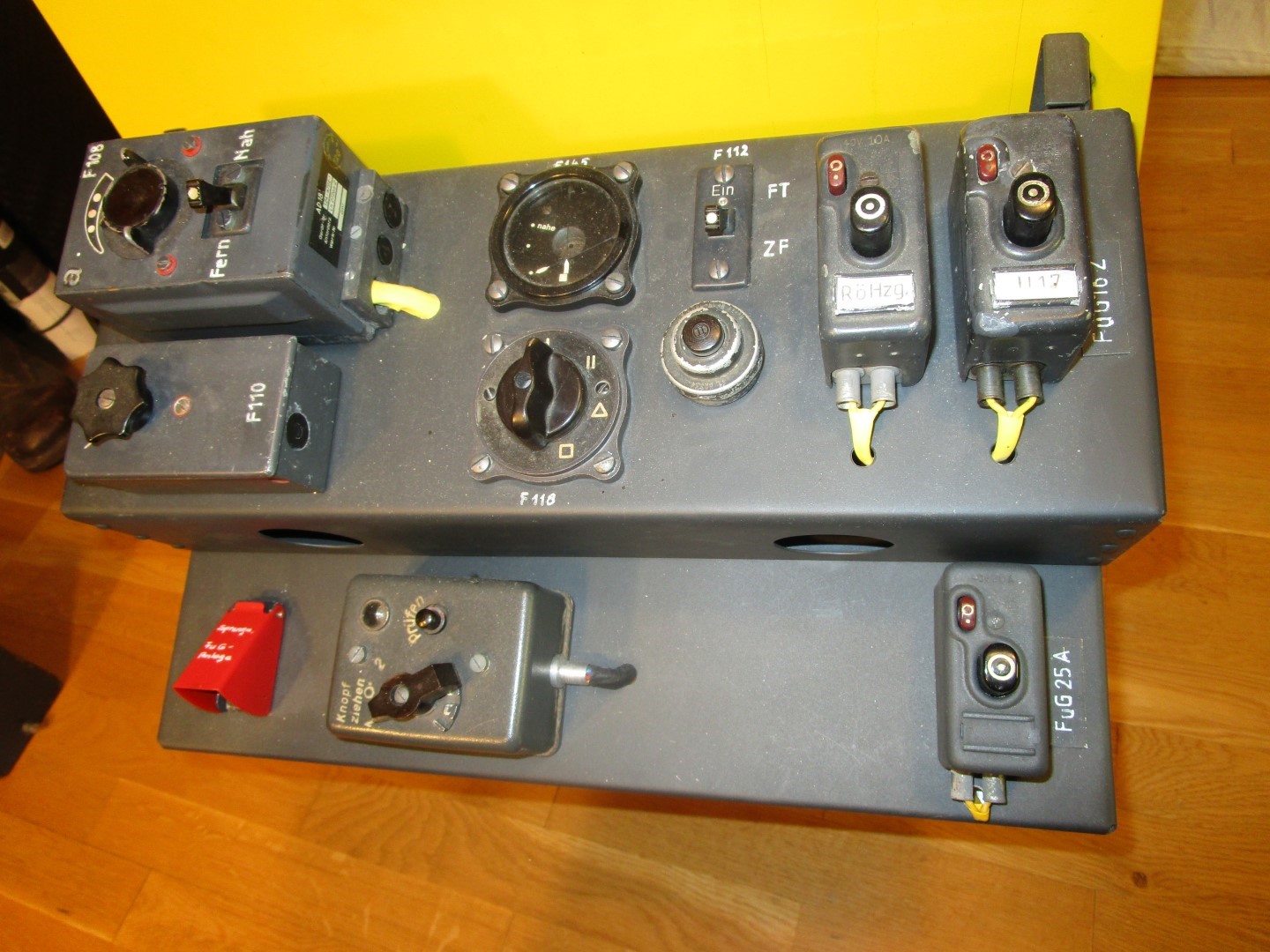

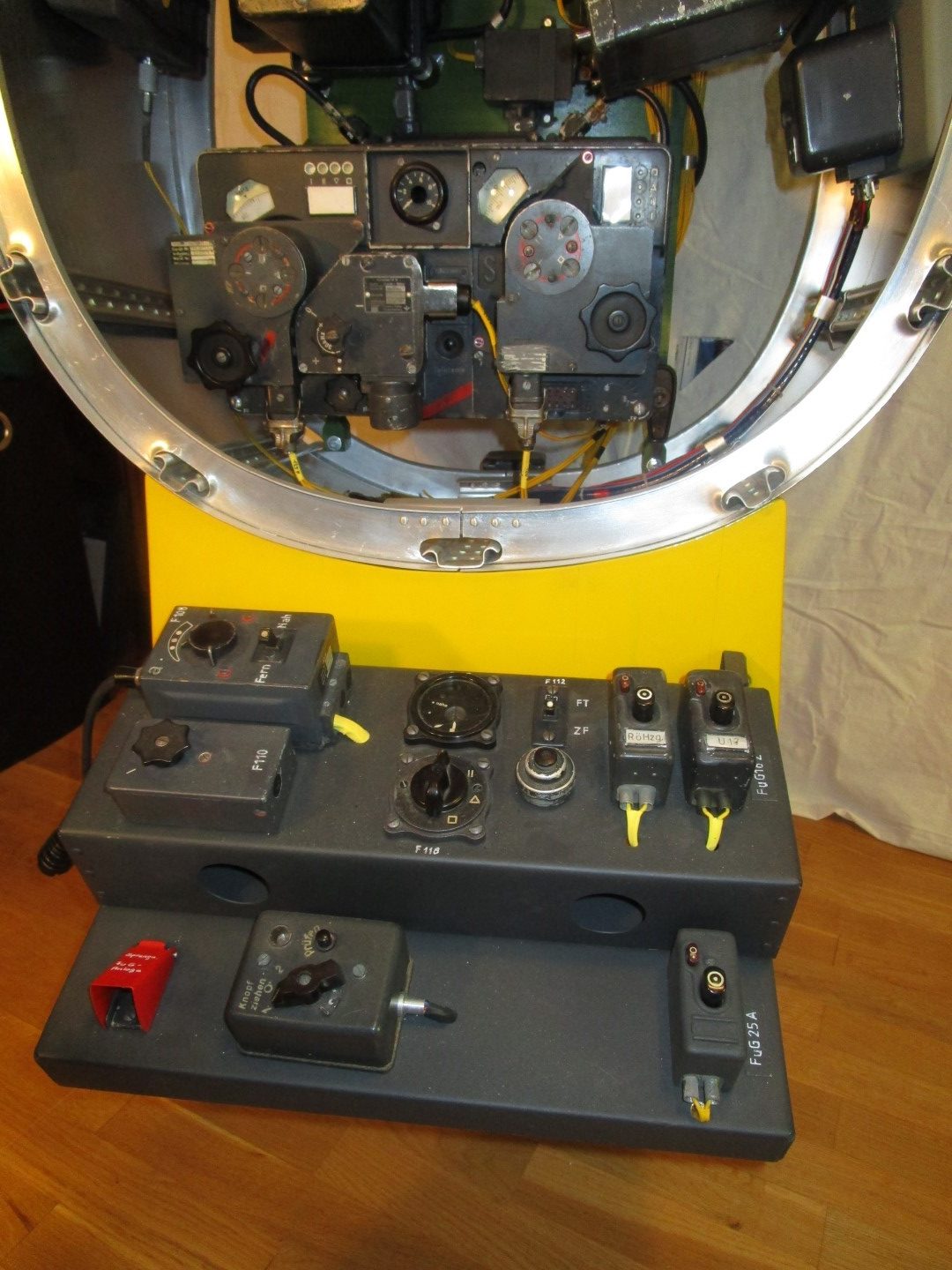

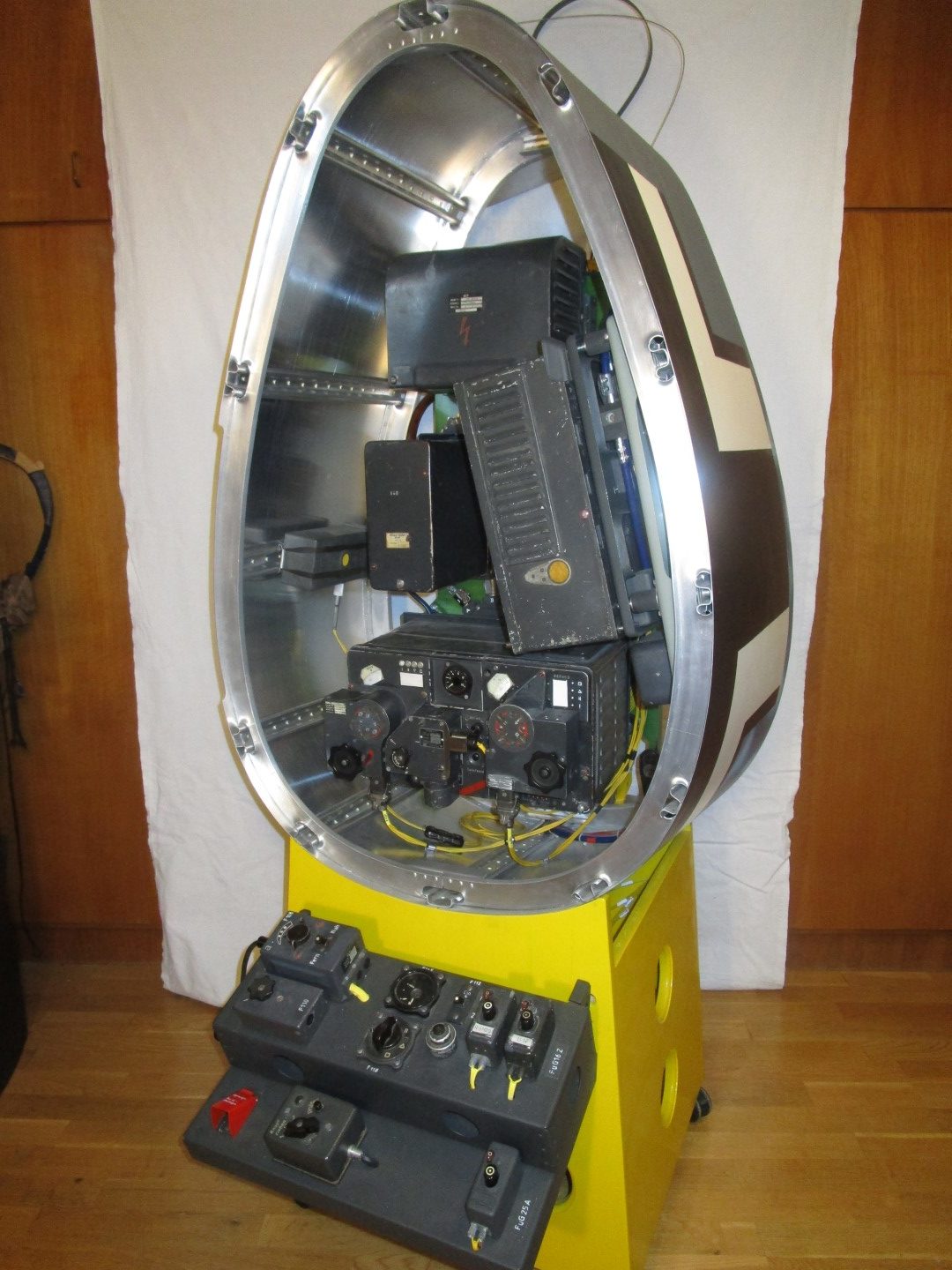

O auf separater abgestufter Konsole befinden sich alle für den Betrieb notwendigen Bedien -und Anzeigeinstrumente, die regulär im Führerraum untergebracht wären
Bemerkung des Erbauers:

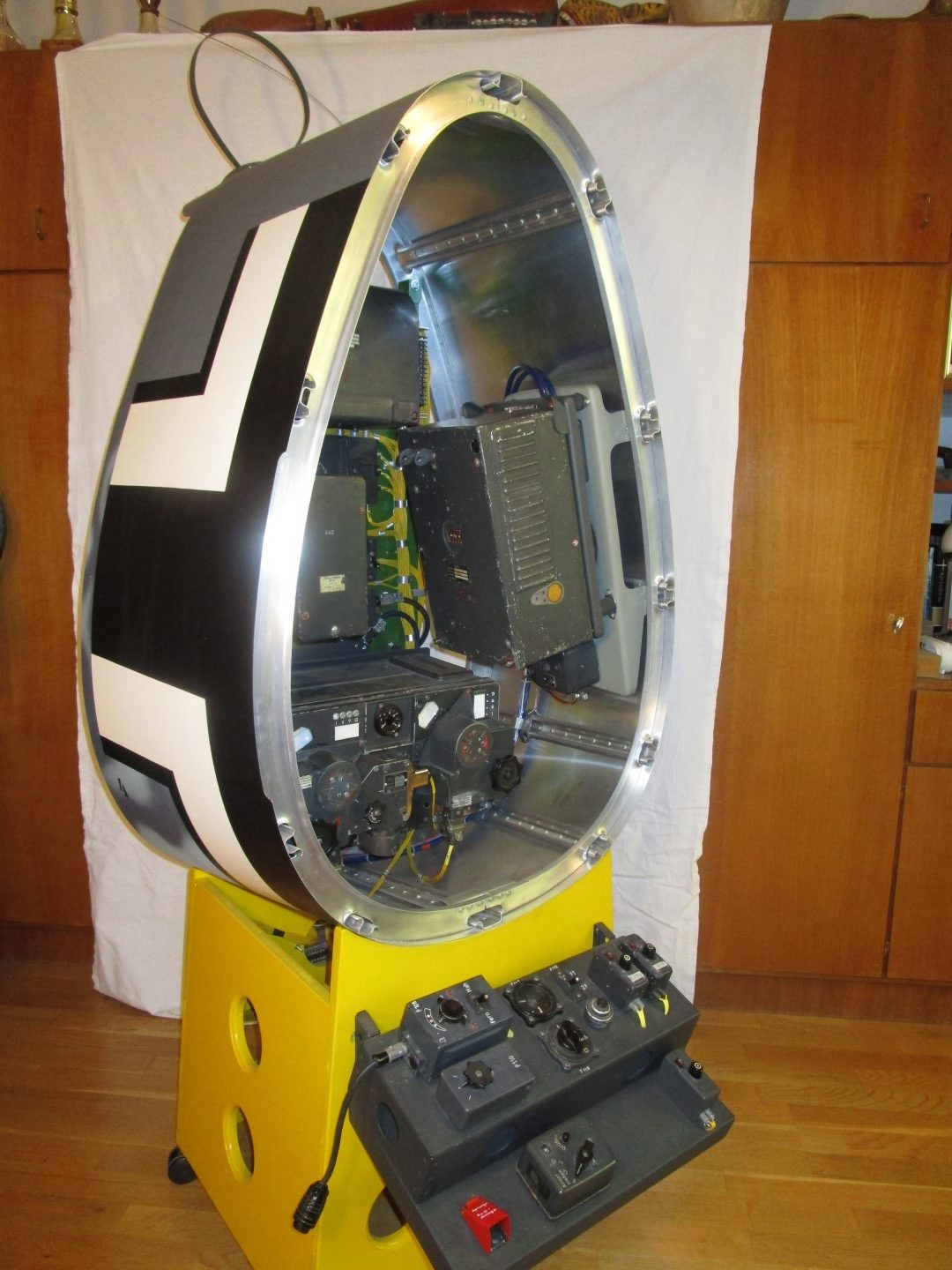

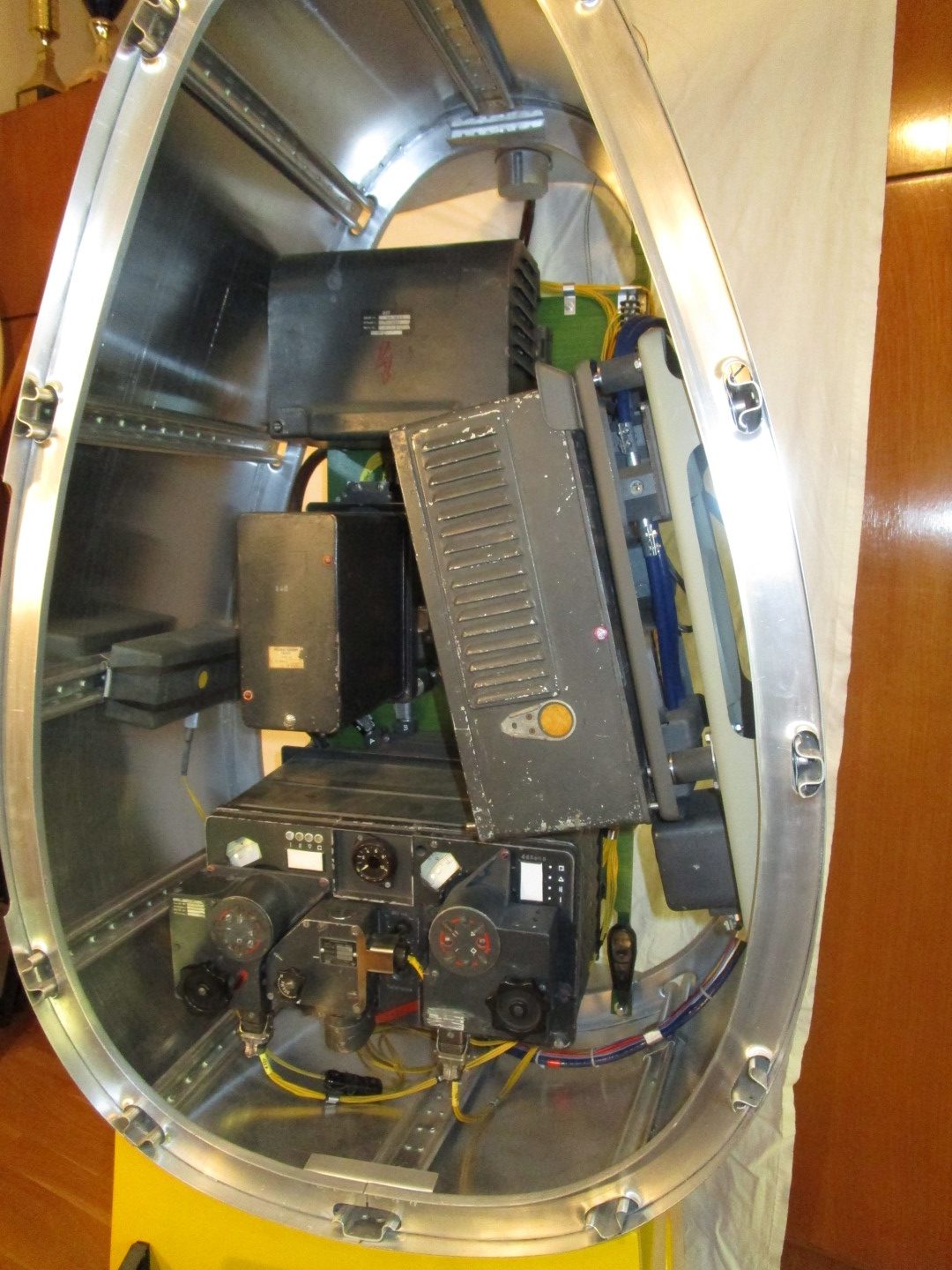

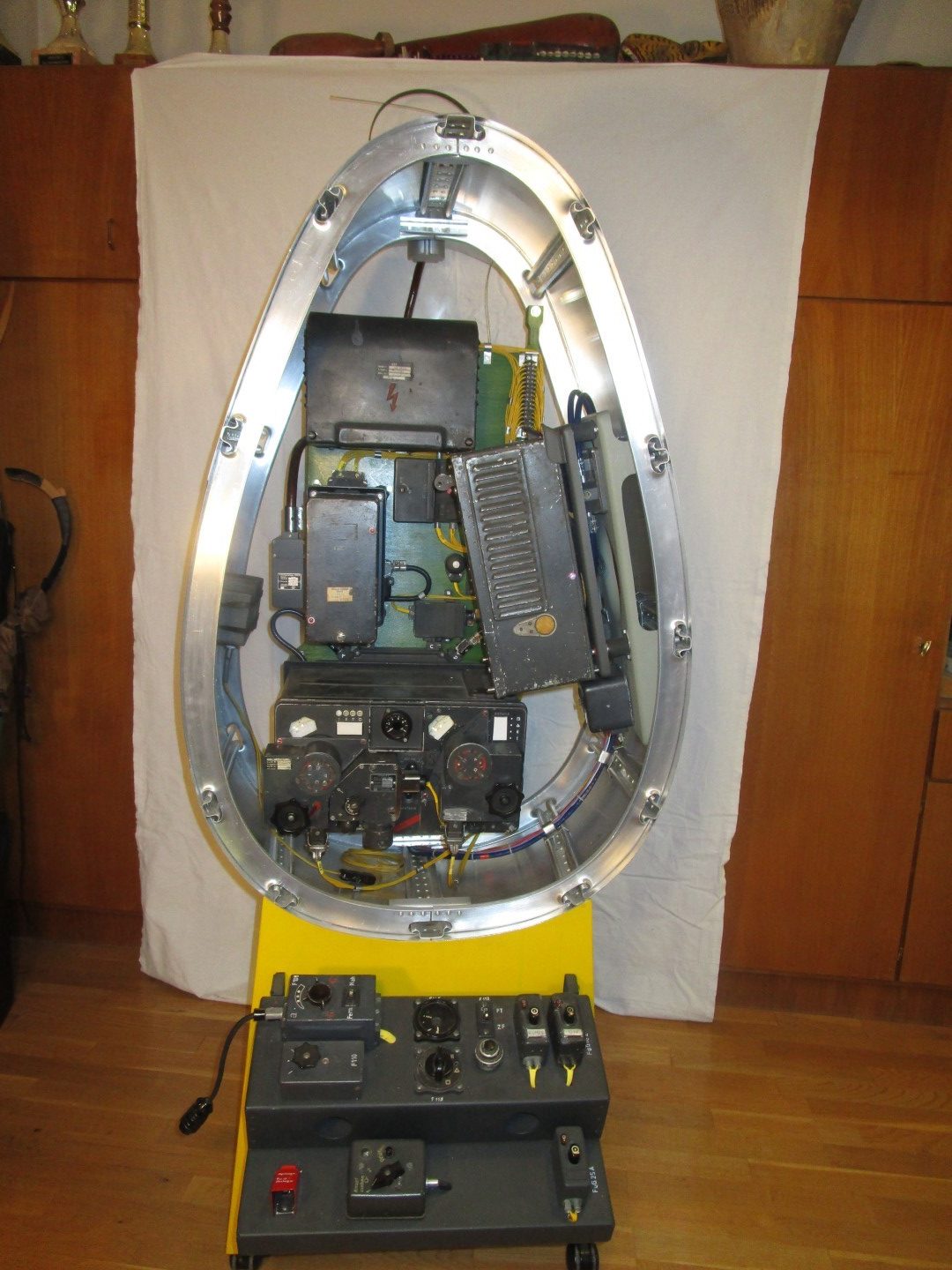

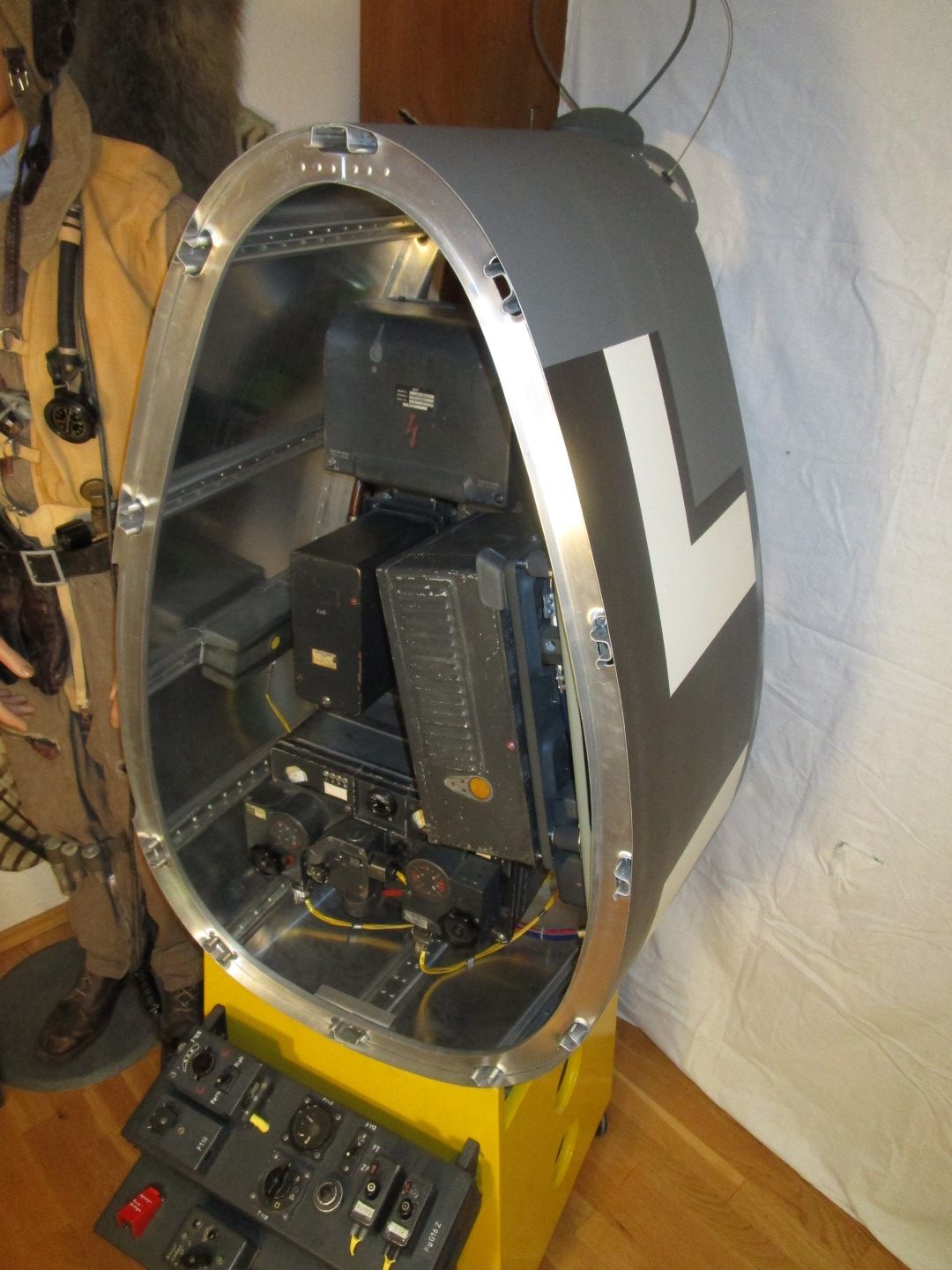

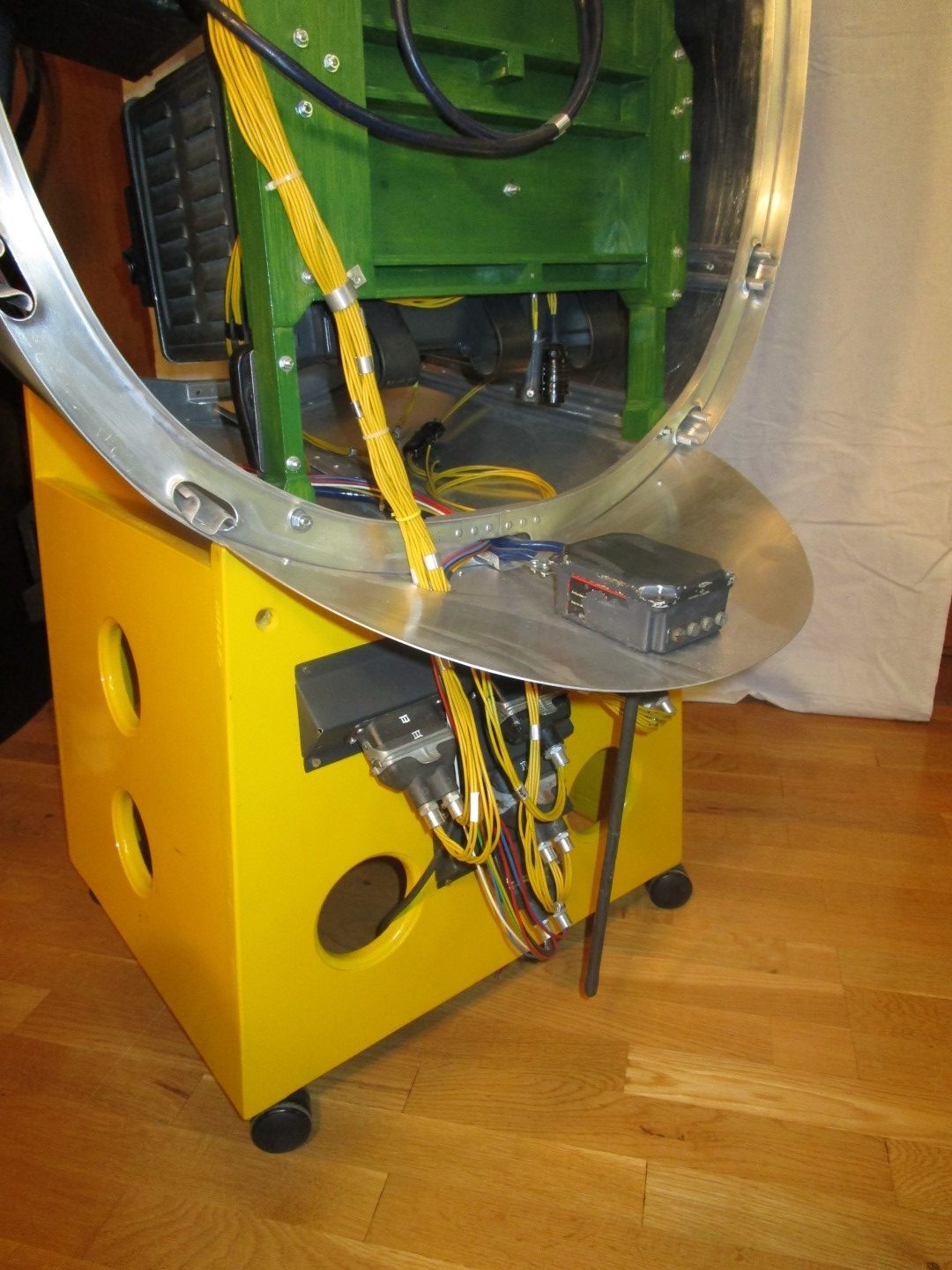

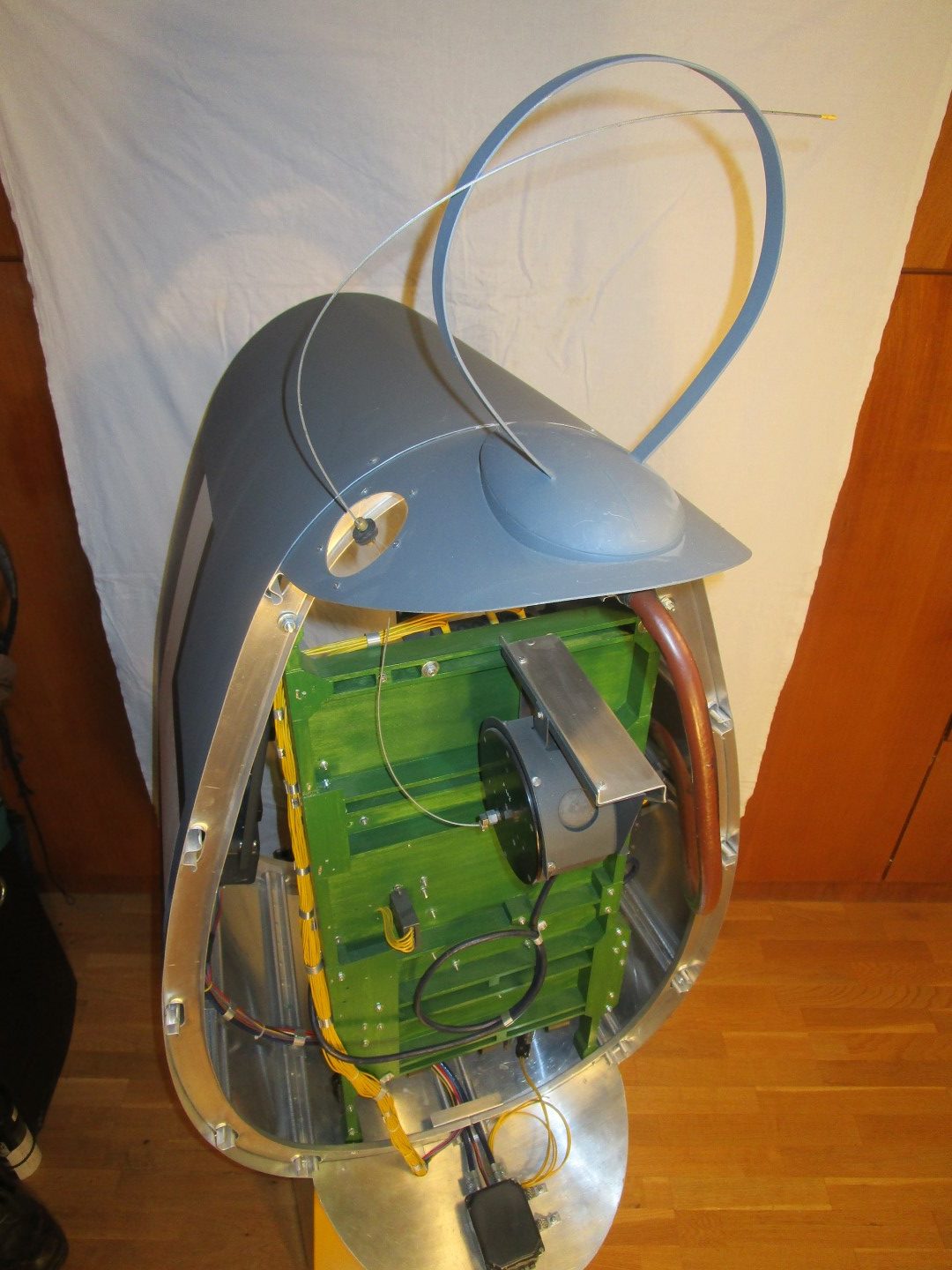

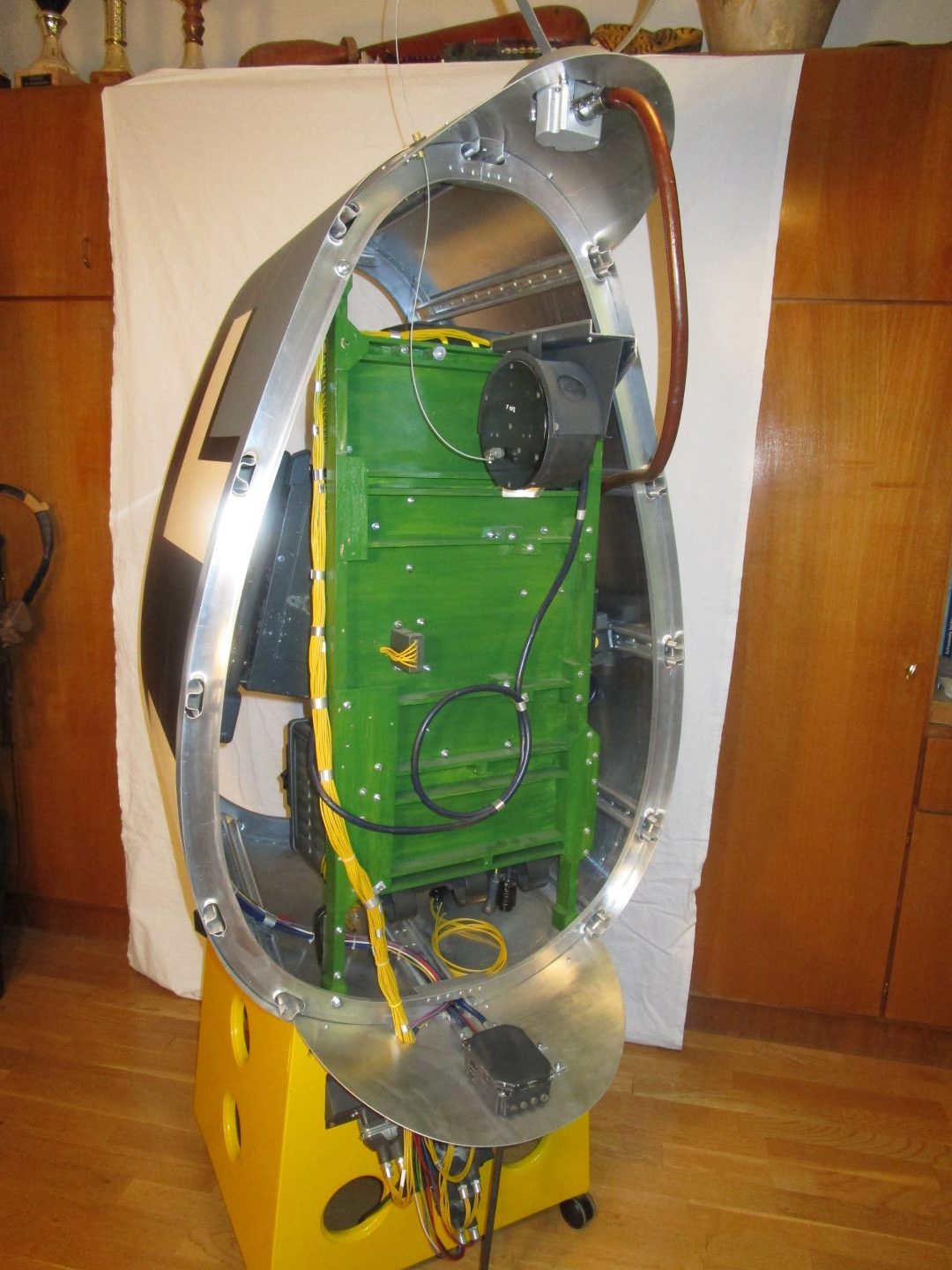

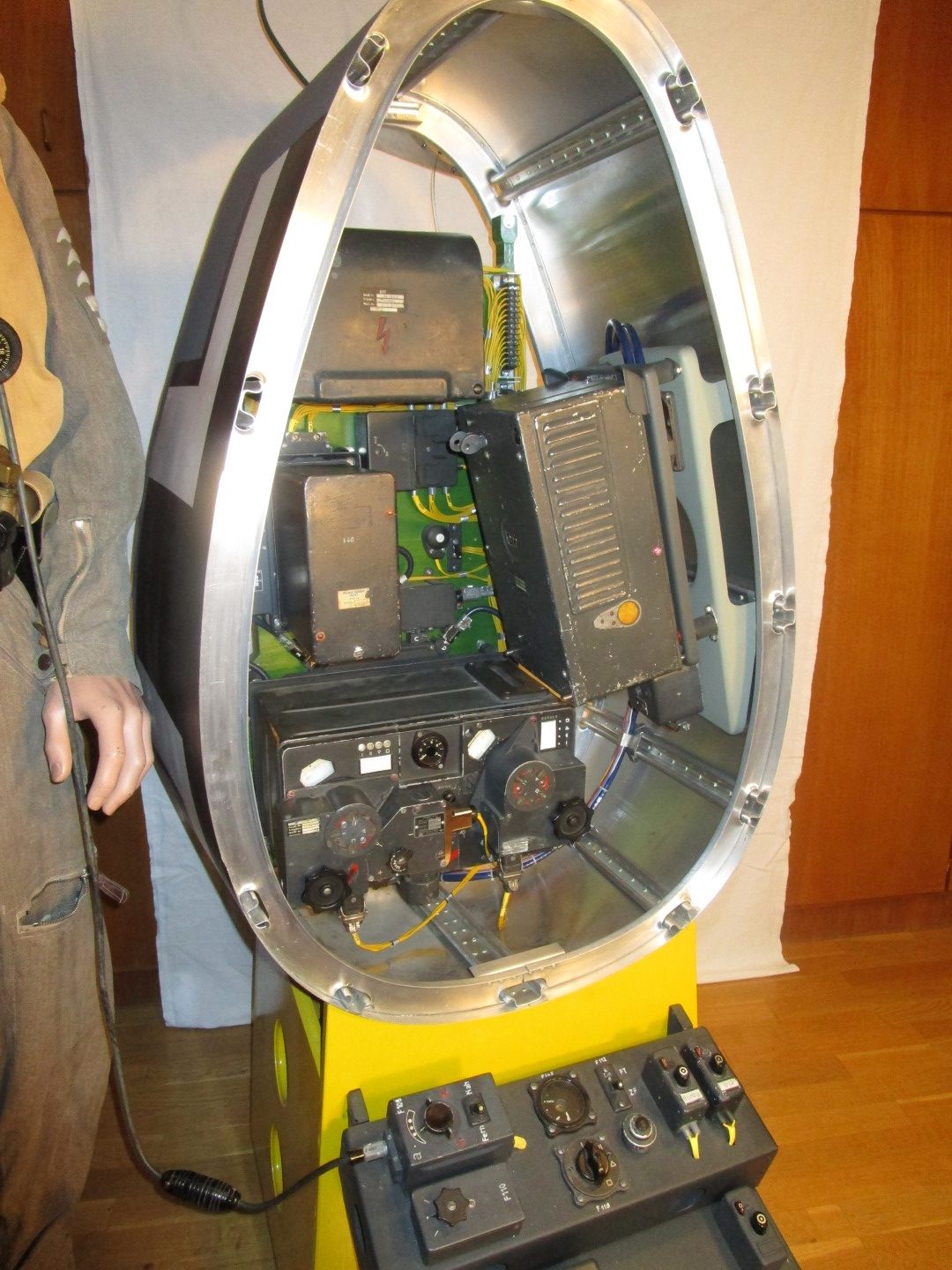

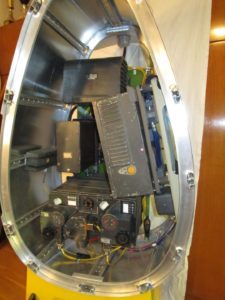

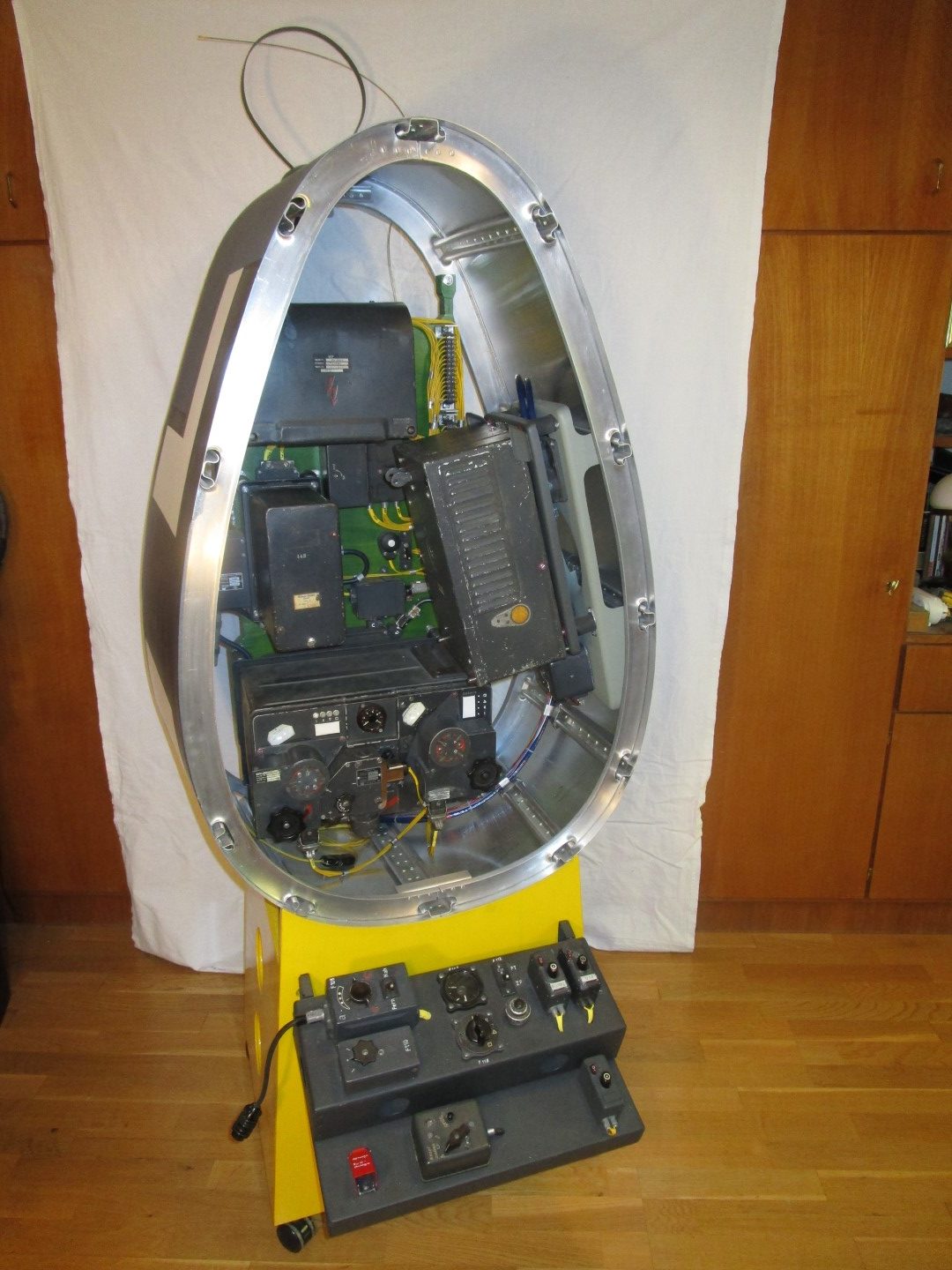

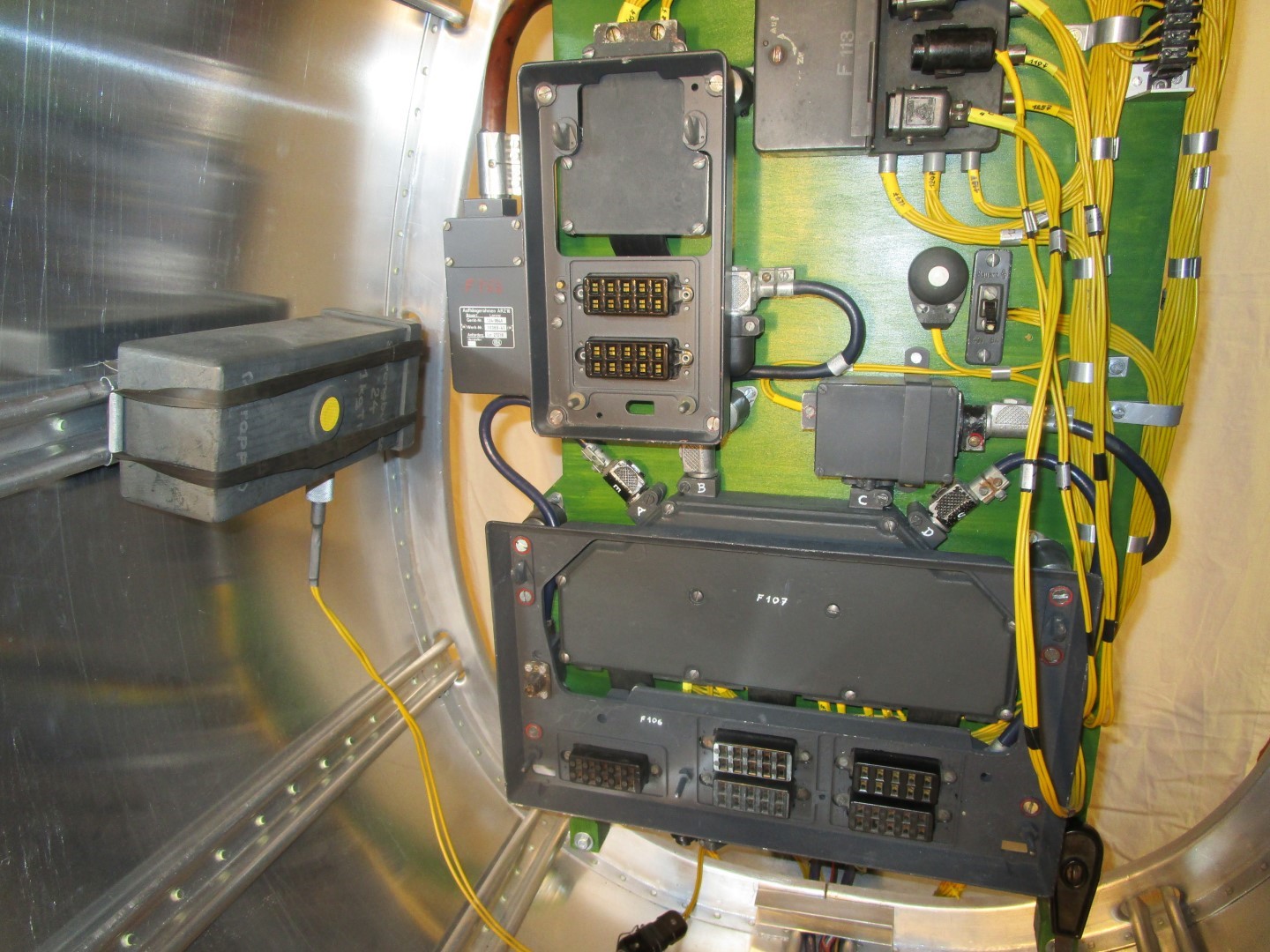

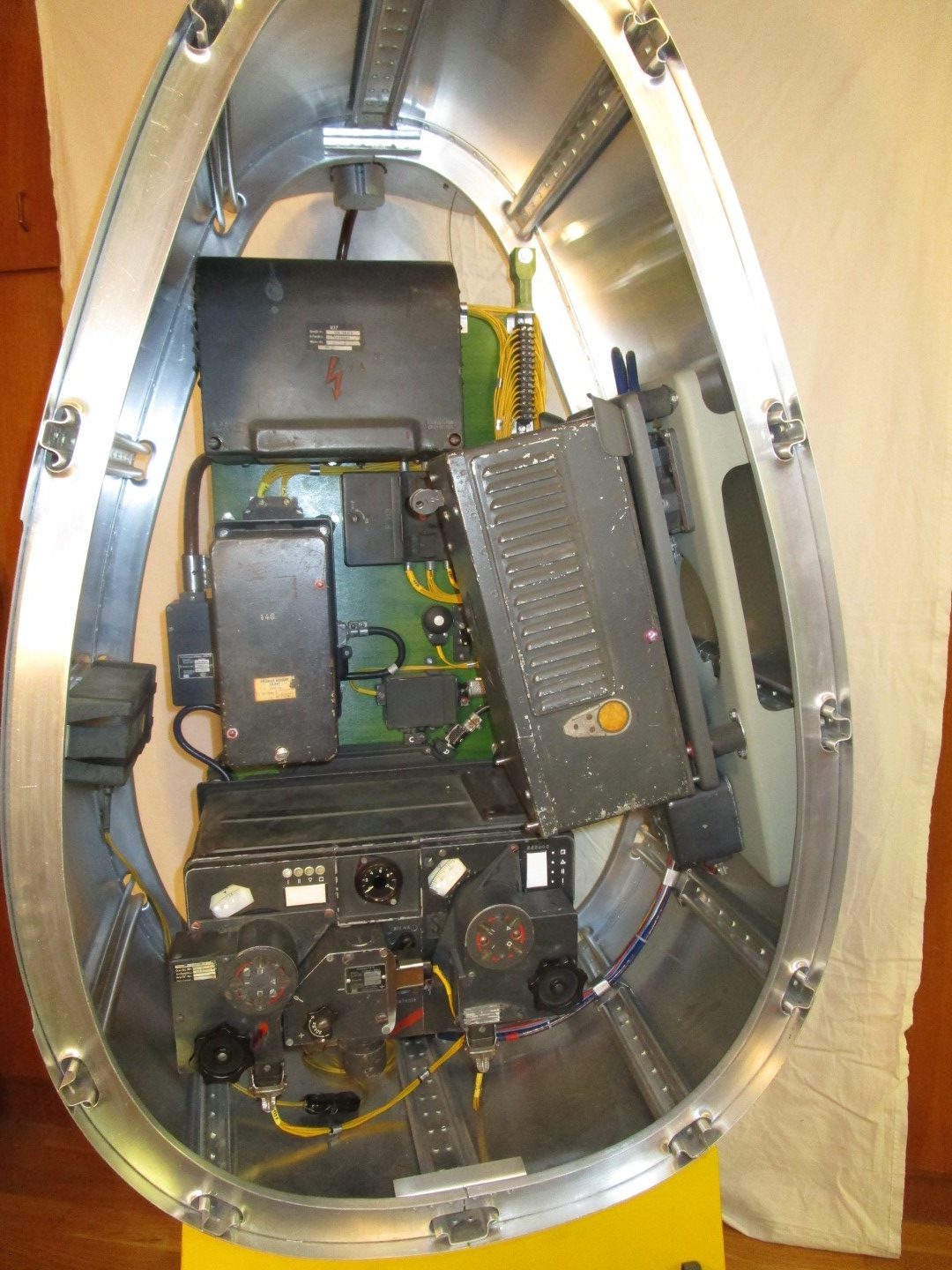

Die Anlage ist in Originalposition im Rumpfteil 4 einer Messerschmitt Bf 109 G-6 im betriebsfähigen Zustand montiert und nach Originalschaltplänen verdrahtet.
Der mit roter Abdeckklappe gesicherte Kippschalter gehört zur Selbstzerstörungsanlage für Notlandung im Feindesland und zündet elektrisch eine 1kg-Sprengladung im Rumpf, ca.30 Sekunden nach Betätigung des Kippschalters.
Die Anlage wurde 2016 von Helmut Trapp/ Österreich gebaut.
