Aufbau der rechten Seitenbank -konsole einer Messerschmitt Me 210

Der Aufbau wurde aus zwei noch erhaltenen original Teile angefertigt und ergänzt. Alle Verkabelungen wurden wie im original nach Gerätelisten und Einbauanweisungen aus der Zeit rekonstruiert.

Alle eingebauten Geräte und Schilder sind Originale !

Die Seitenkonsole hat an der schmalsten Stelle 15,5 cm an der breitesten 29,5 cm, Länge 97,0 cm, Höhe 16,5 cm. Die komplette Restaurierung hat mit Unterbrechungen zweieinhalb Jahre gedauert.

Es fehlen noch die Klemmleisten Fl 32115-1, Fl 32115-6, Fl 32115-8 die konnten bis jetzt nicht beschafft werden -für Hinweise diesbezüglich wären wir dankbar !

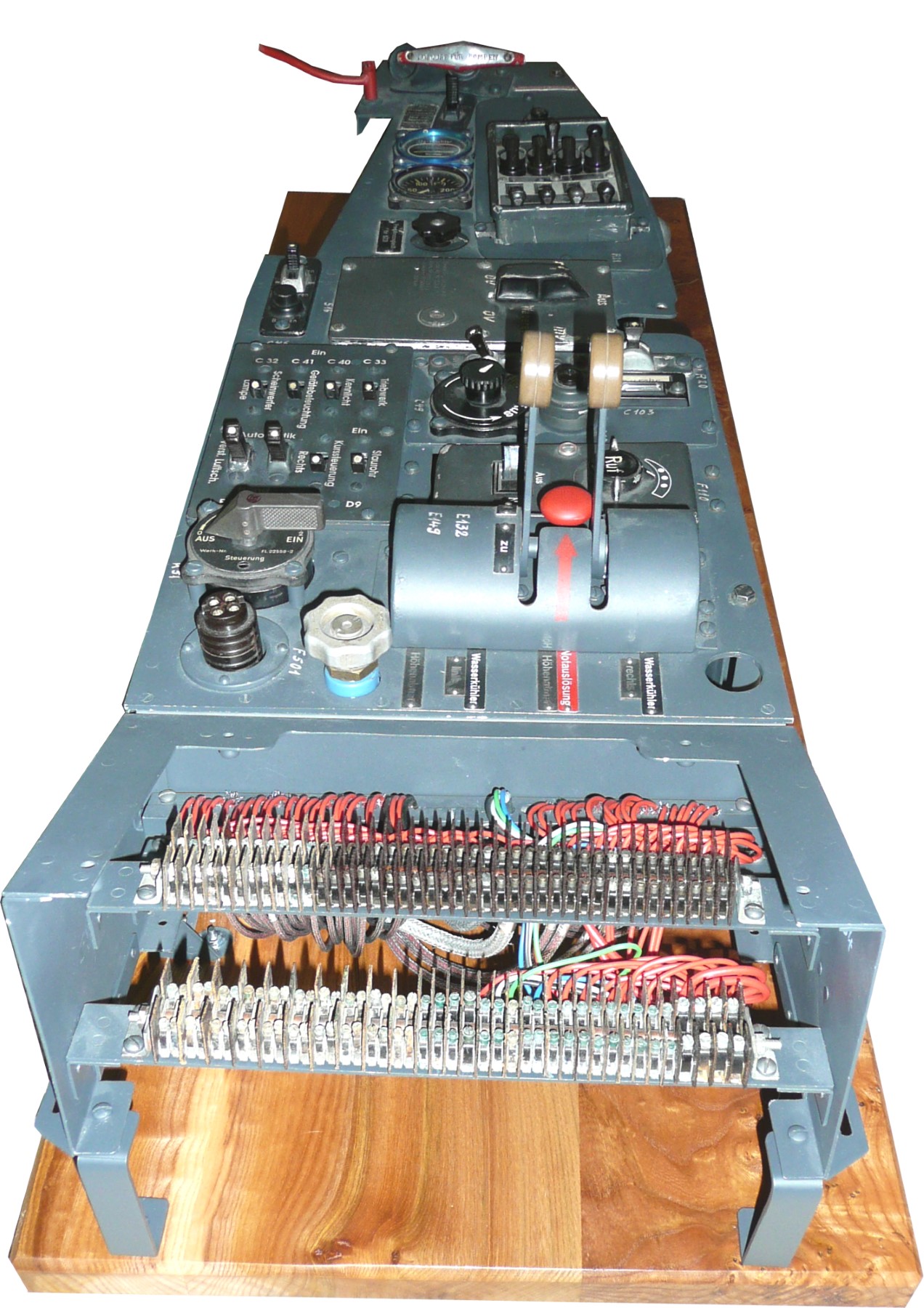

Aufbau von oben gesehen

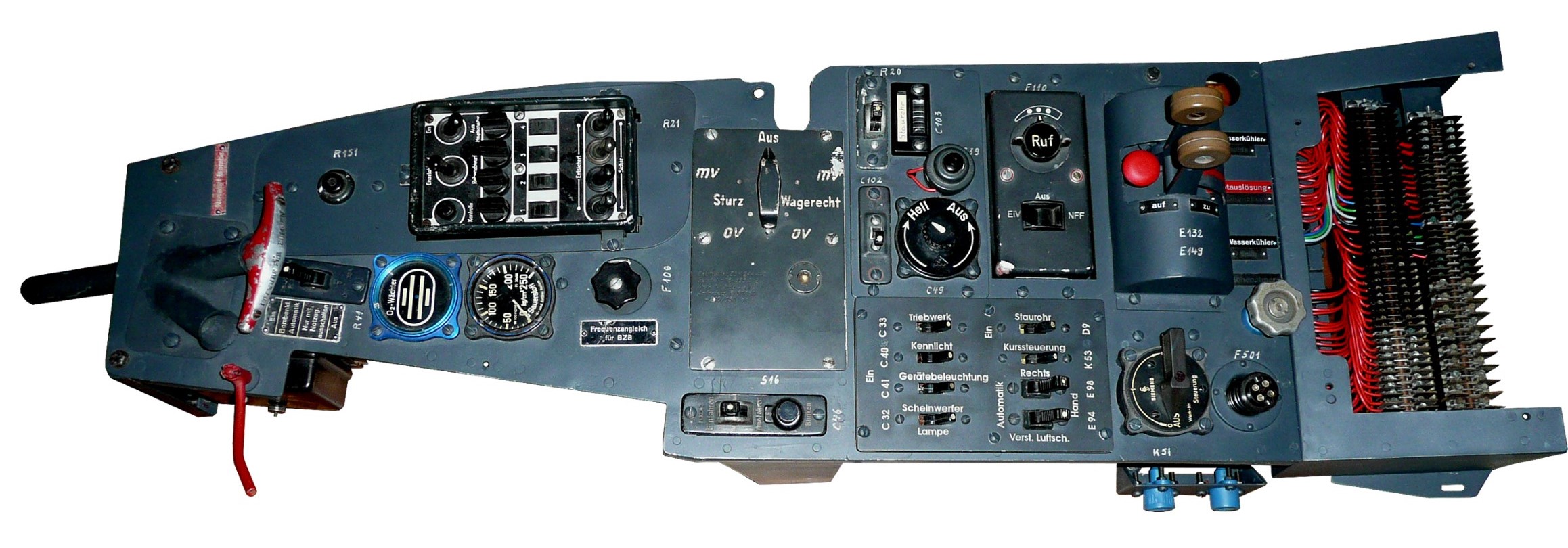

Auf dem Bild gut zu erkennen die zwei Schaltkästen, ASK R – Fl.50969 und ZSK 244 –Fl.50869

Original Teile

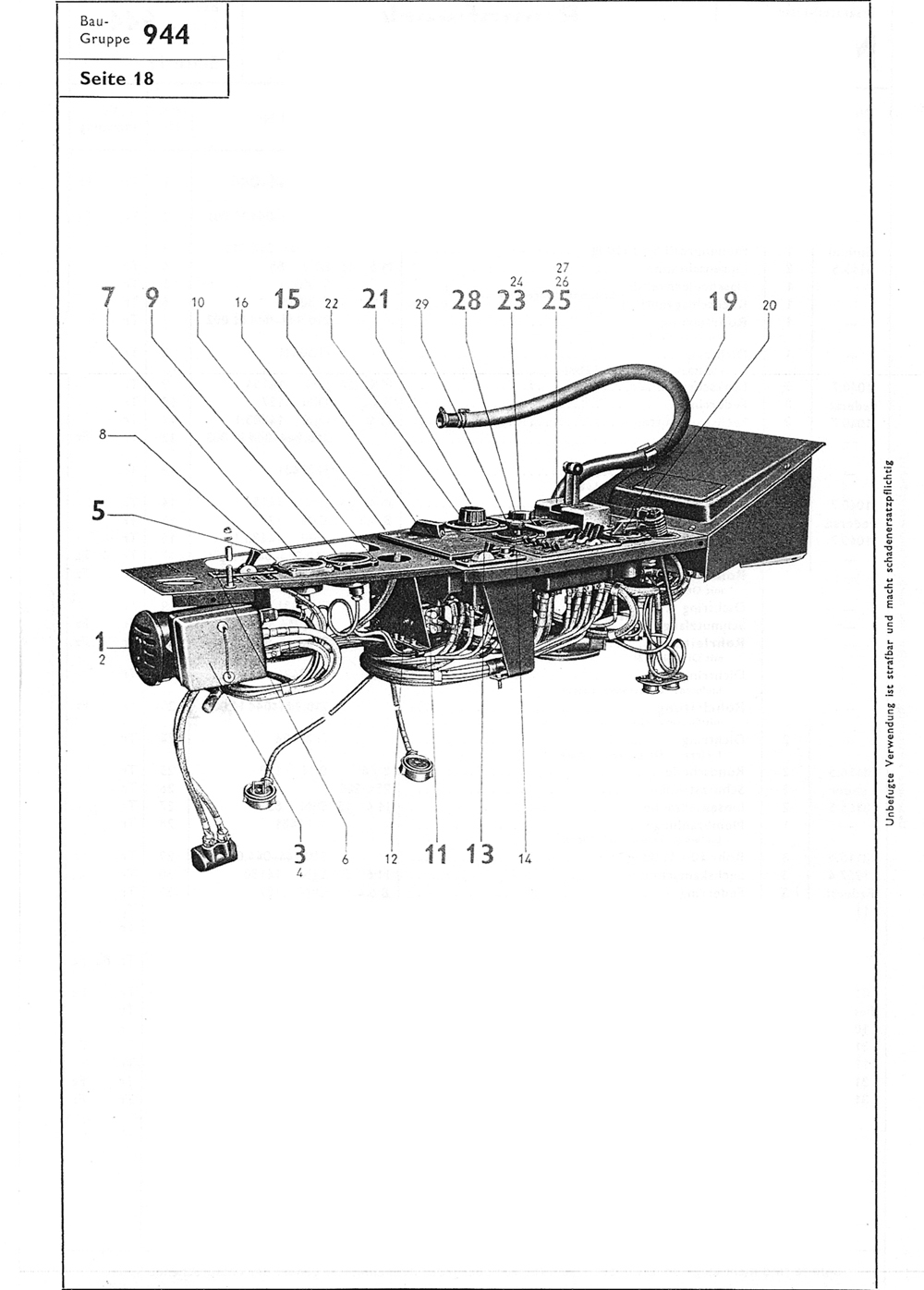

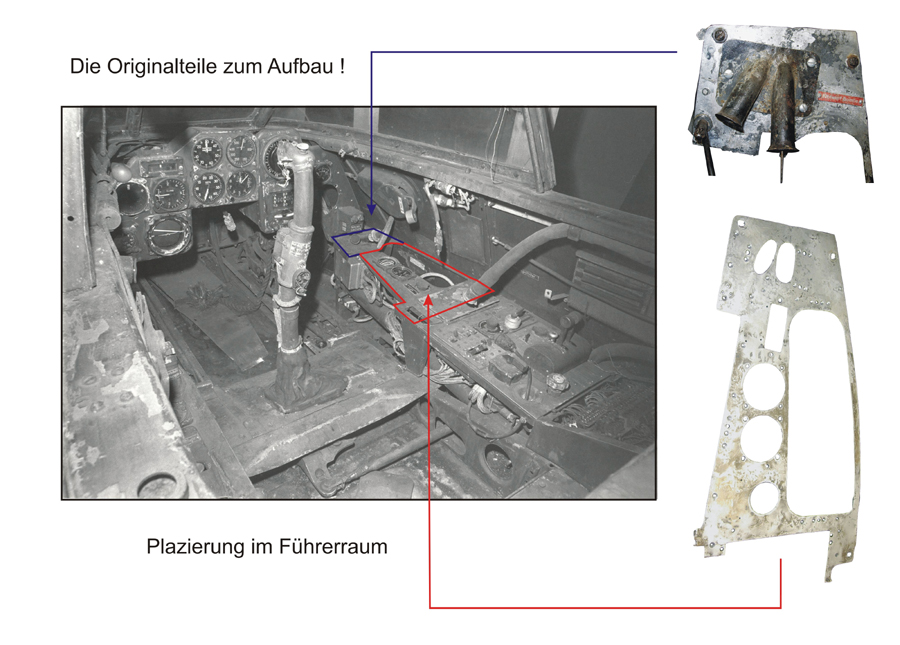

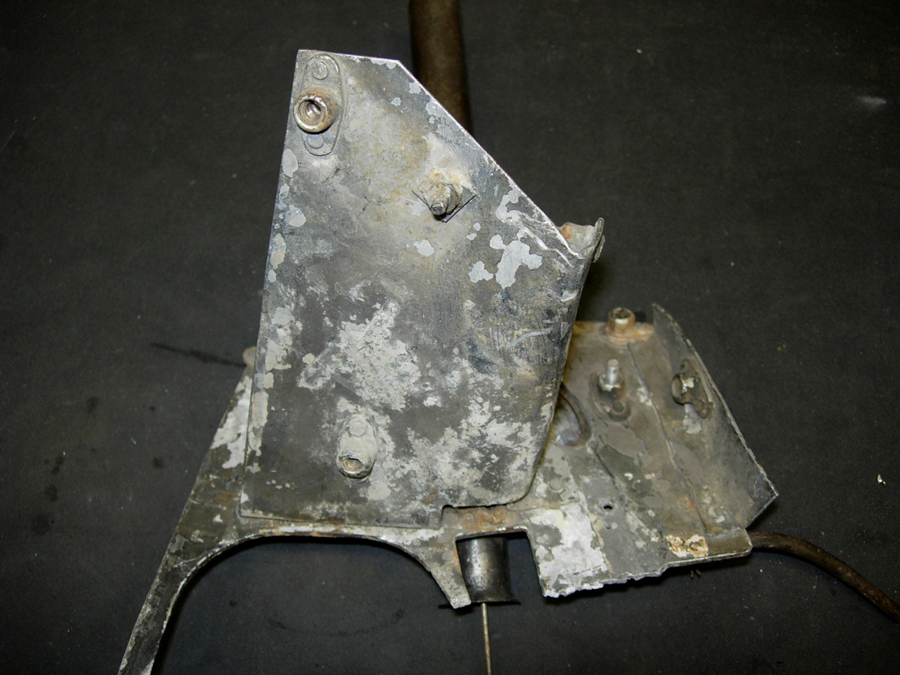

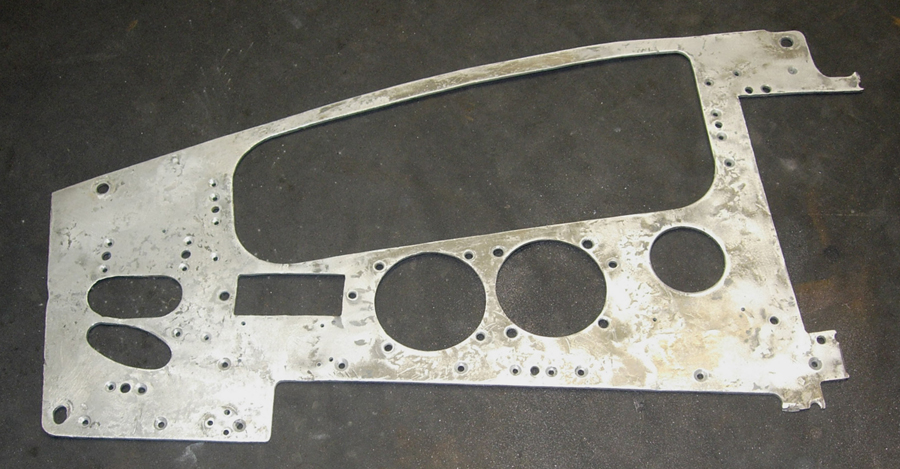

Die beiden verwendeten original Teile zum Aufbau der Konsole in der folgenden Foto-Übersicht unten….

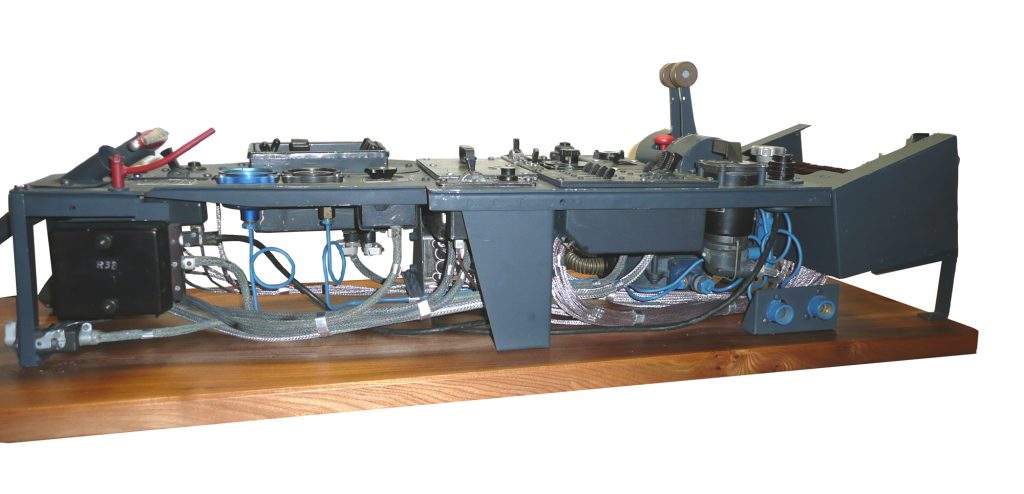

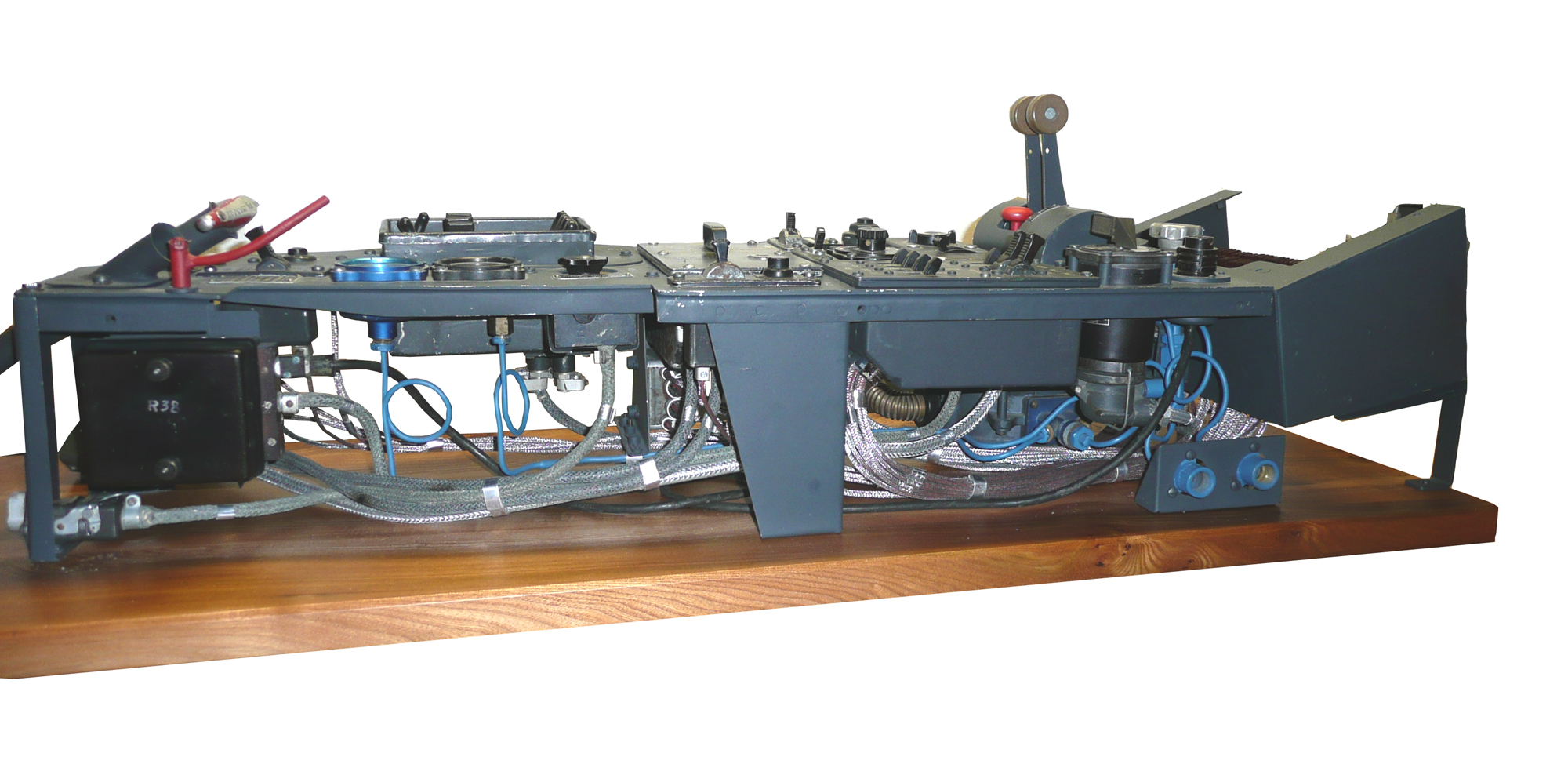

Seitenansicht

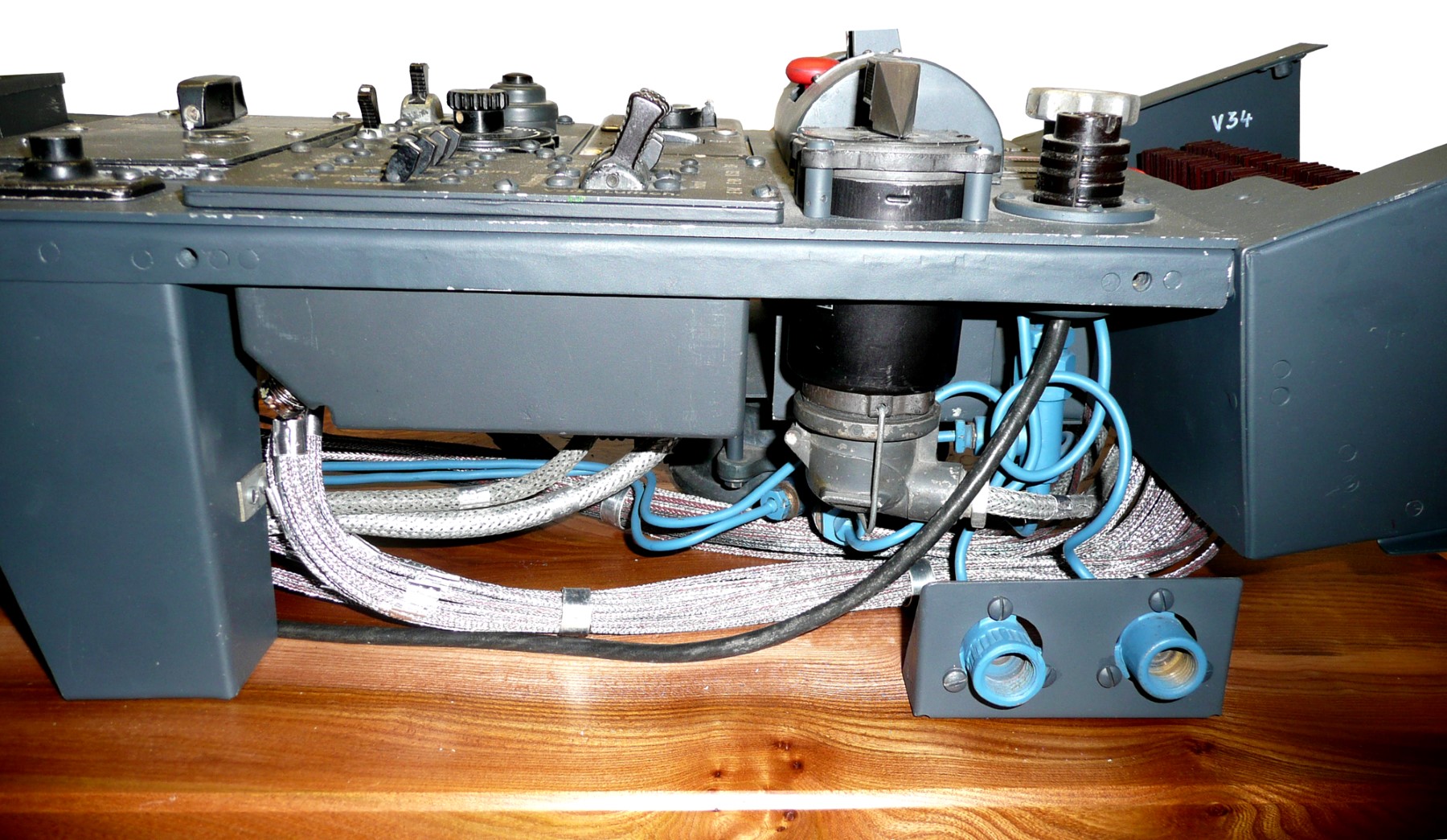

Hier schön zu erkennen die saubere Montage aller Teile und die genaue Reserche über die Bestückung der Seitenkonsole.

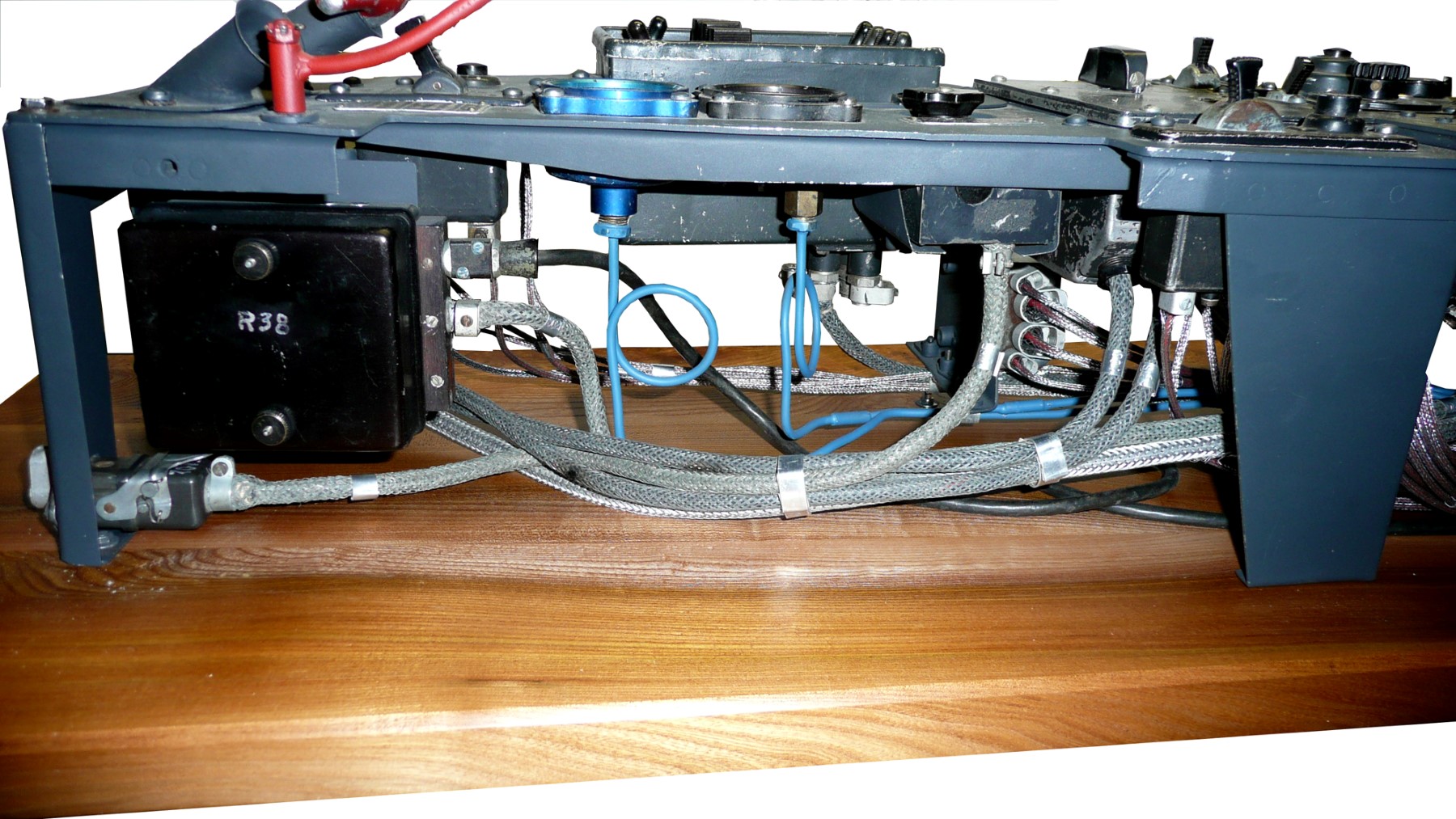

Die Verkabelung des Aufbaus setzte viel Wissen voraus !

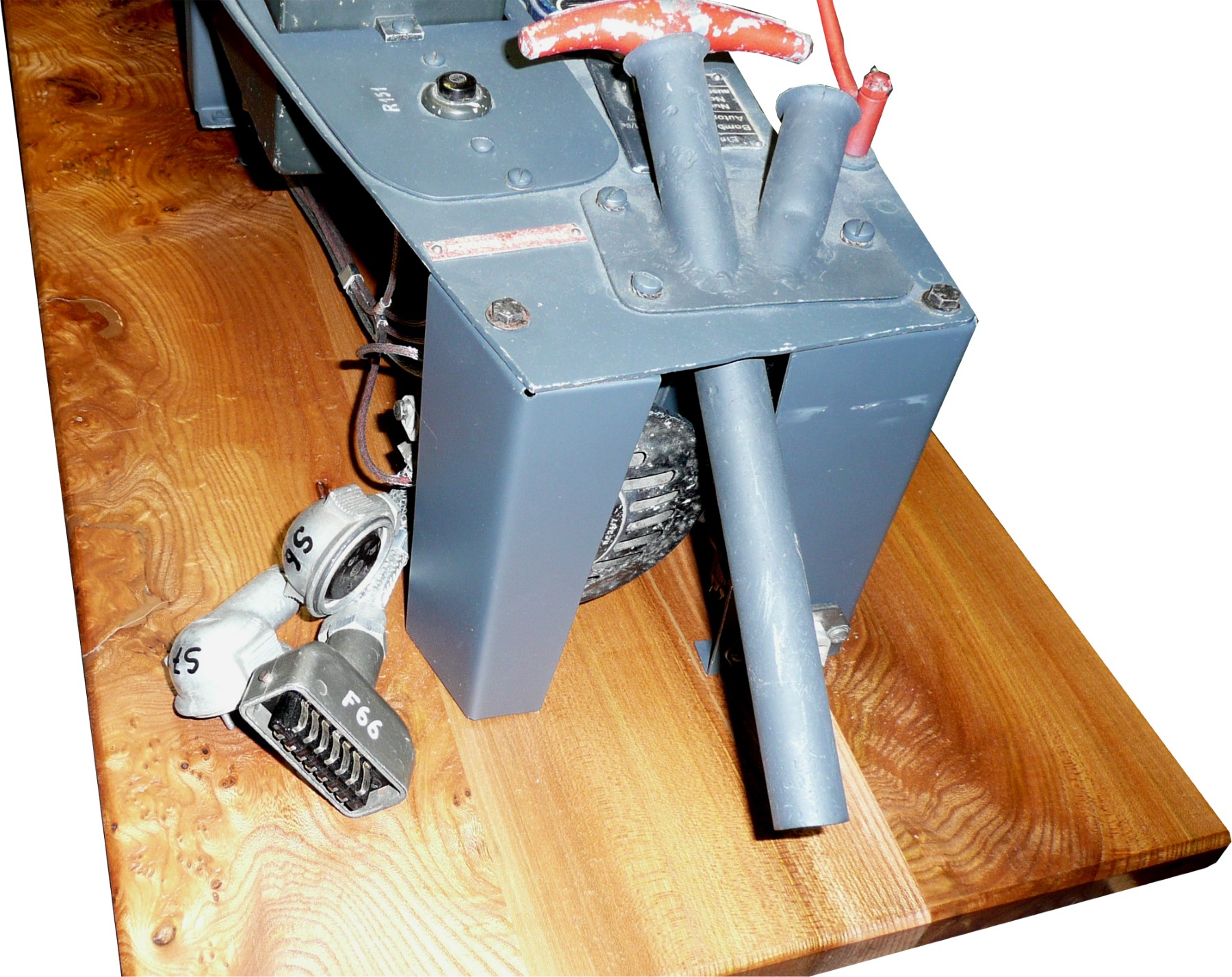

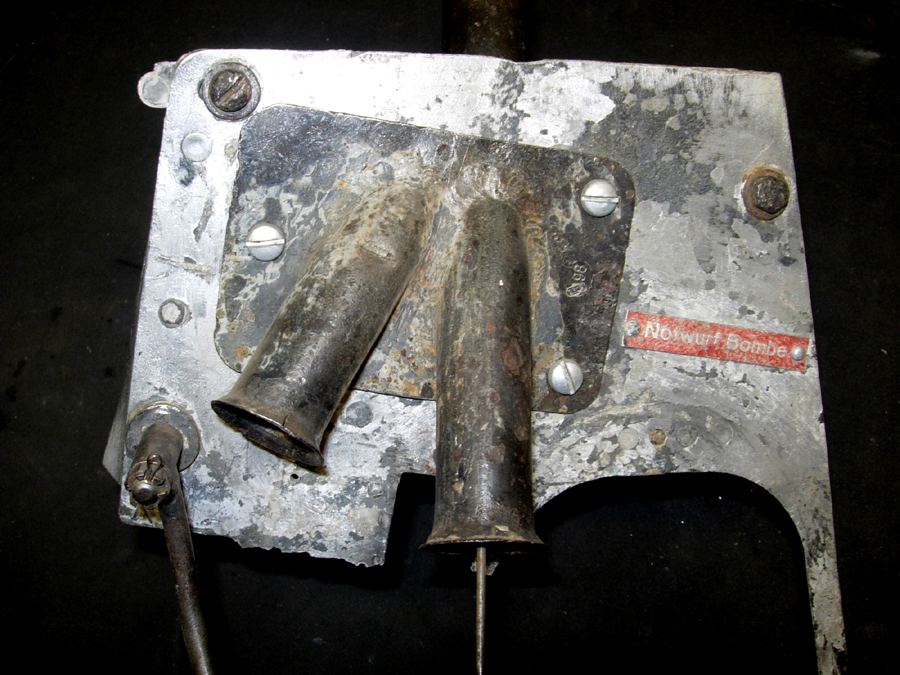

Vorrichtung für den Bomben Not-Hebel !

“Notwurf Bombe”

Spalte Kennzeichen Benennung Anforderzeichen Einbauort Bemerkungen
Gerätebank vollständig 210.944-Z 005
Kupplung f. Kühler-
klappenschalter vollst. 210.944-047
Schalterkasten vollst. 210.944-034 Kasten beinhaltet
Spalte 1,2,4,5,13
14 und 23
Sauerstoffanlage vollst. 210.944-044
O 2 Wächter Fl 30489 Seitenbank rechts
Sauerstoff Druckmesser Fl 30496 Seitenbank rechts
1 C 32 Einbau Ausschalter Fl 32 316 Seitenbank rechts
2 C 33 Einbau Ausschalter Fl 32 316 Seitenbank rechts
3 C 39 Druckknopfschalter Fl 32 334 Seitenbank rechts
4 C 40 Einbau Ausschalter Fl 32 316 Seitenbank rechts
5 C 41 Einbau Ausschalter Fl 32 316 Seitenbank rechts
6 C 46 Scheinwerferschalter Fl 32 432 Seitenbank rechts
7 C 49 Verdunkler Fl 32 401-4 Seitenbank rechts
8 C 102 Kippwechselschalter Fl 32 346-3 Seitenbank rechts
9 C 103 Gitter schauzeichen Fl 32 525-4 Seitenbank rechts
10 D 9 Einbau Ausschalter Fl 32 316 Seitenbank rechts
11 E 132 Drehumschalter FlE 50 971-13 Seitenbank rechts
12 E 149 Drehumschalter FlE 50 971-12 Seitenbank rechts
13 E 94 Einbau Wechselsch. Fl 32 327-1 Seitenbank rechts
14 E 98 Einbau Wechselsch. Fl 32 327-1 Seitenbank rechts
15 E 101 Boschhorn Fl 24 303 Seitenbank rechts
16 F 66 Steckergehäuse Fl 31111-8 Seitenbank rechts
17 F 66 Steckerplatte Fl 32111-12 Seitenbank rechts
18 F 108 Fernbediengerät Ln 27188 Seitenbank rechts
19 F 110 Anschlußdose Ln 26 661 Seitenbank rechts
20 F 501 Stecker FT Haube Fl 27561 Seitenbank rechts
21 K 50 Winkelstecker Fl 32 619-1 Seitenbank rechts
Kontaktplatte Fl 32 618-8 Seitenbank rechts
22 K 51 Hauptschalter K 4 ü Fl 22 559-1 Seitenbank rechts
23 K 53 Einbau Ausschalter Fl 32 316 Seitenbank rechts
Änderungsstand d. Liste Elt – Geräteliste Datum
Me 210
Spalte Kennzeichen Benennung Anforderzeichen Einbauort Bemerkungen
24 R 20 Kippwechselschalter Fl 32 346-3 Seitenbank rechts
25 R 21 ASK R Fl 50 969 Seitenbank rechts
26 R 38 Summer Fl 22317-2 Seitenbank rechts
27 R 43 Schaltschütz Fl 32 827 Seitenbank rechts
28 R 41 Wechselschalter Fl 32 327 Seitenbank rechts
29 R 151 Druckknopfschalter Fl 32 334 Seitenbank rechts
30 S 6 Stecker Fl 50 971-13 Seitenbank rechts
31 S 7 Stecker Fl 50 971-12 Seitenbank rechts
32 S 16 ZSK 244 Fl 50896 Seitenbank rechts
Bei dieser Liste handelt es sich um einen Auszug der wichtigsten
Teile der Seitenbank

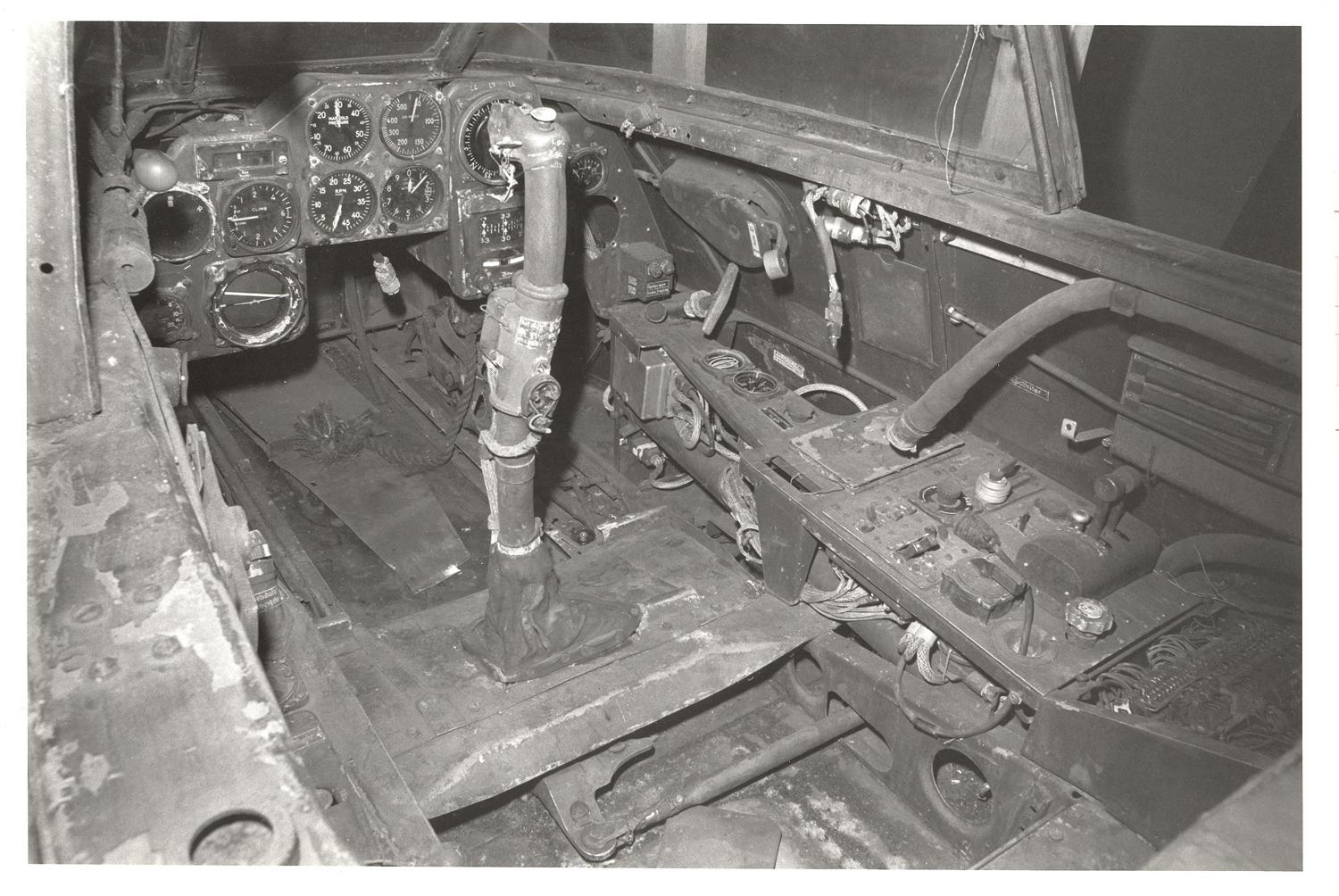

Führerraum einer Messerschmitt Me 410 das Bild stammt aus der Me 410 in den USA
