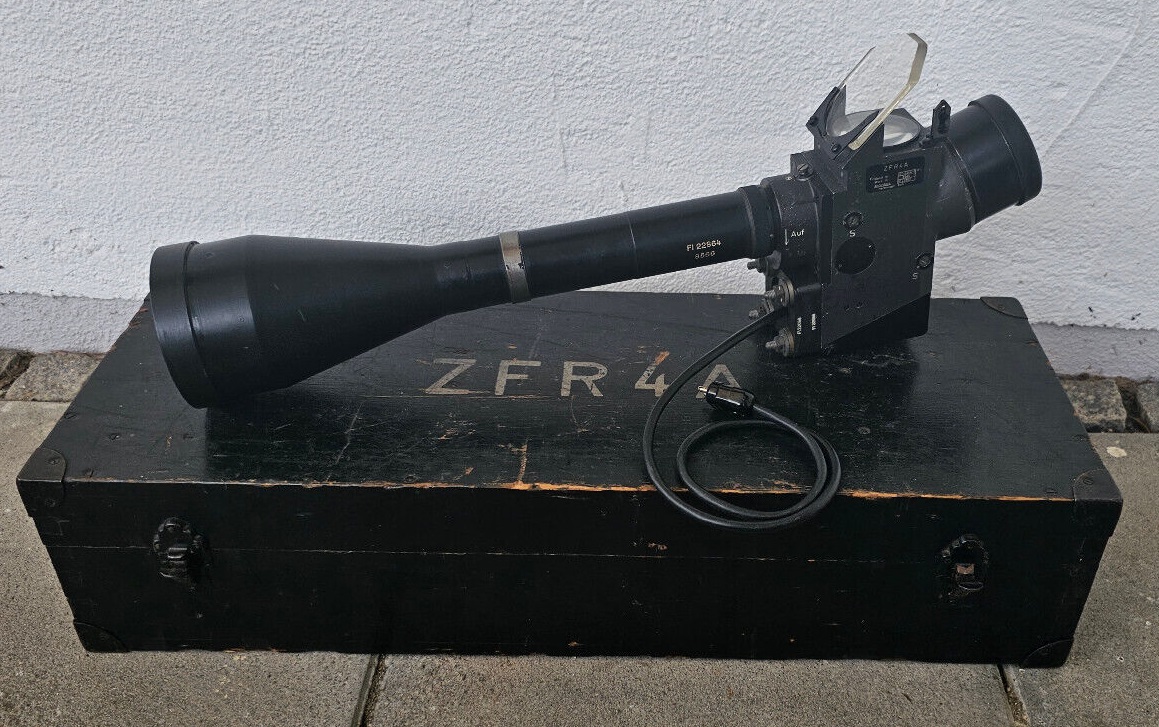

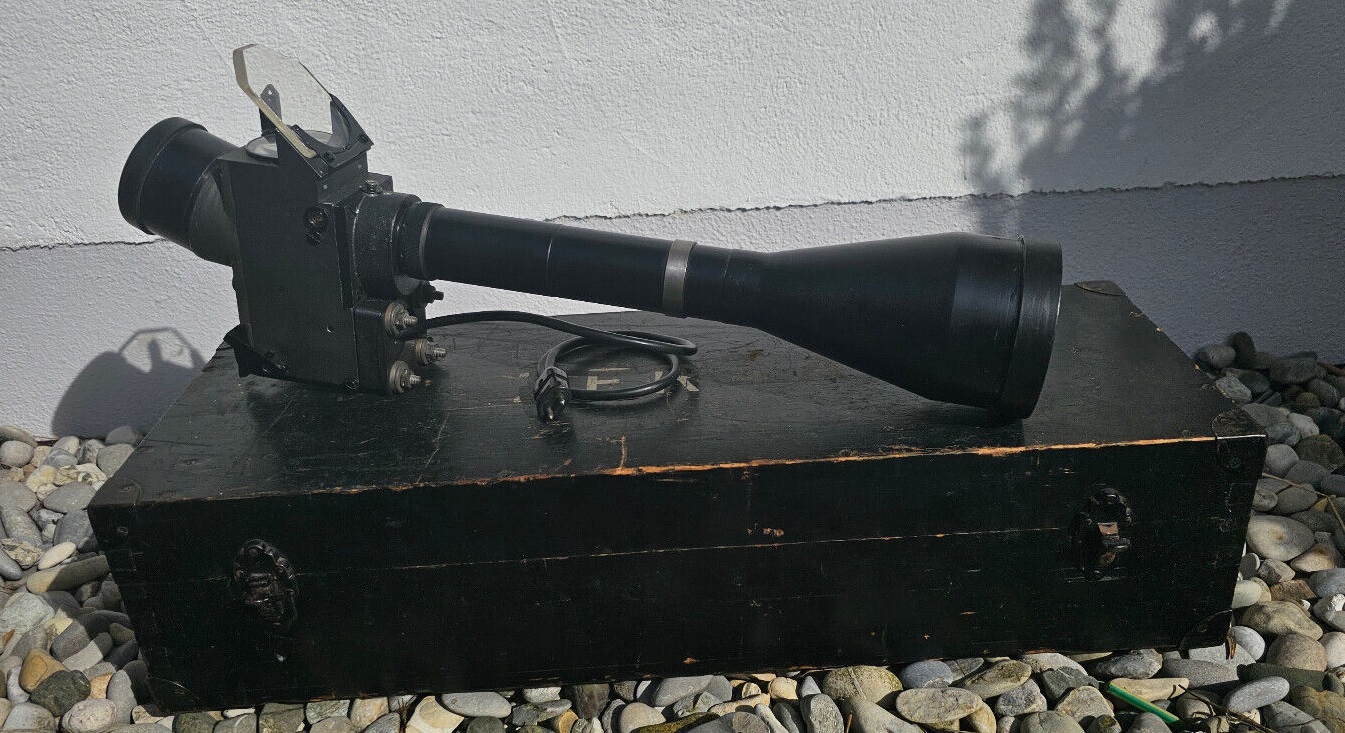

- Bezeichnung: Zielfernrohr ZFR 4A
- Anforderungszeichen: Fl.22863

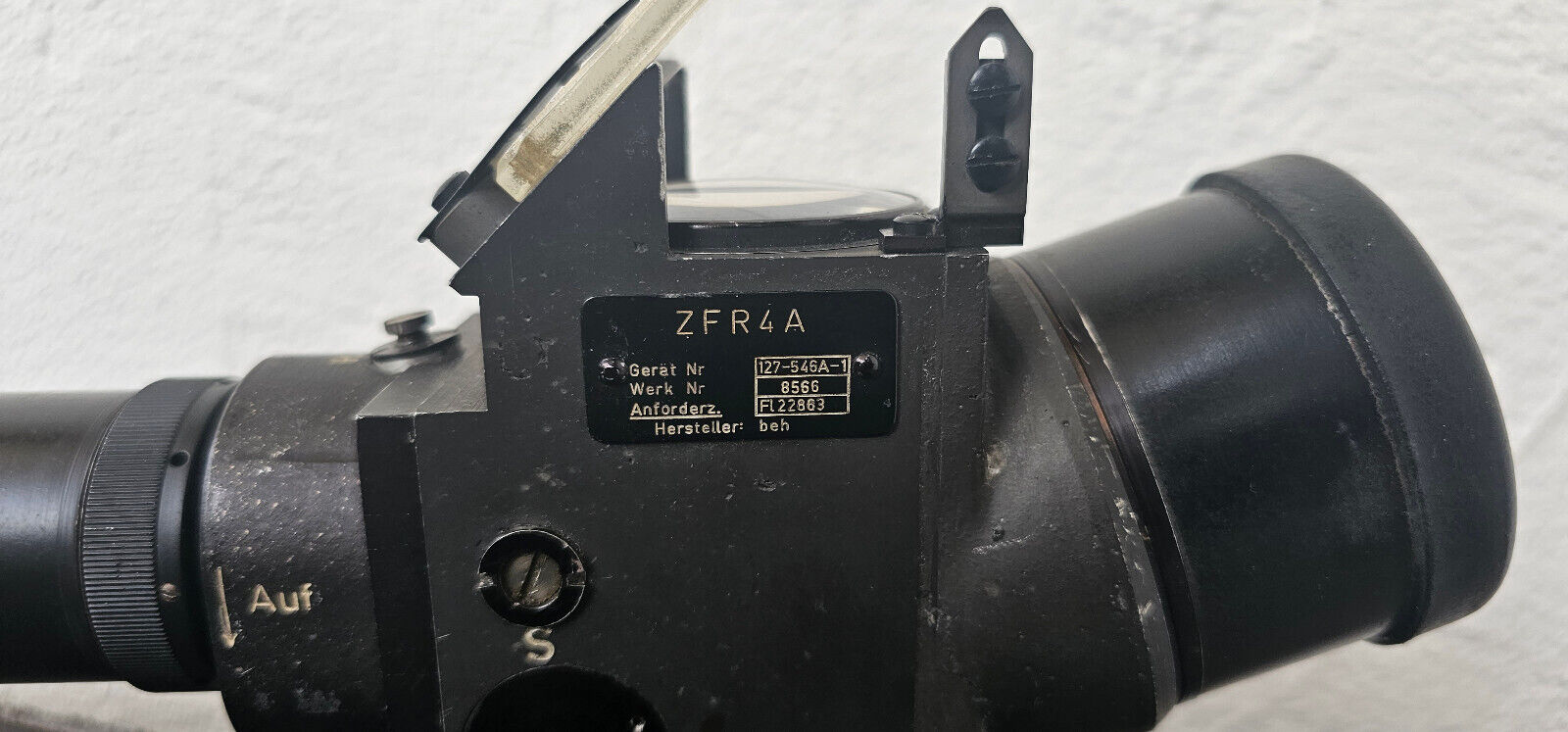

- Gerät Nr. 127-546A-1
- Baumuster: ZFR 4A
- Hersteller: beh = Ernst Leitz G.m.b.H, Wetzlar
- Baujahr: ca. 1944

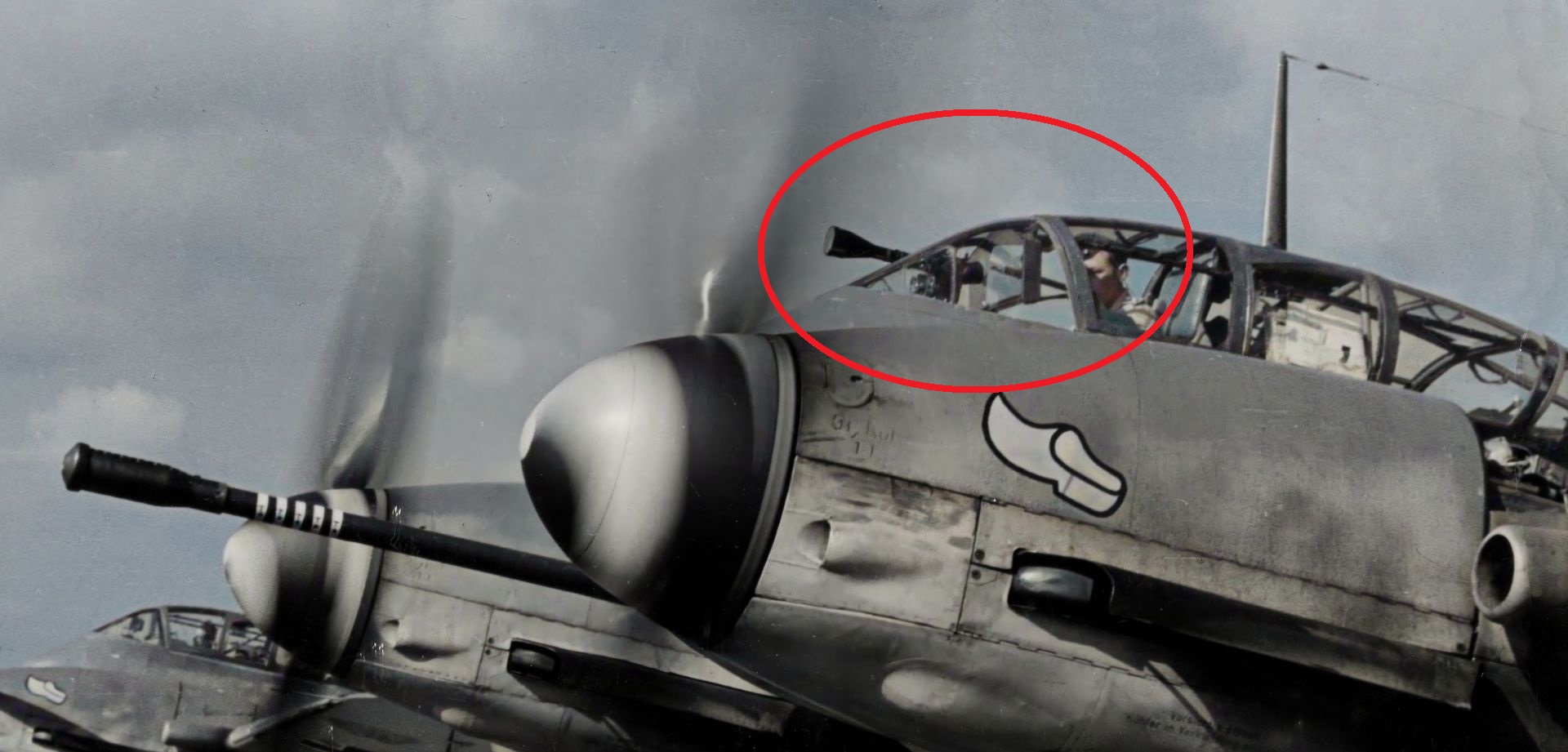

- Eingebaut in: z.B. Focke-Wulf FW 190, Messerschmitt Me 410 A-2, B-2 mit 2 MK 103 sowie Me 410 A-1/U4 und Me 410 B-2/U4 mit BK 5

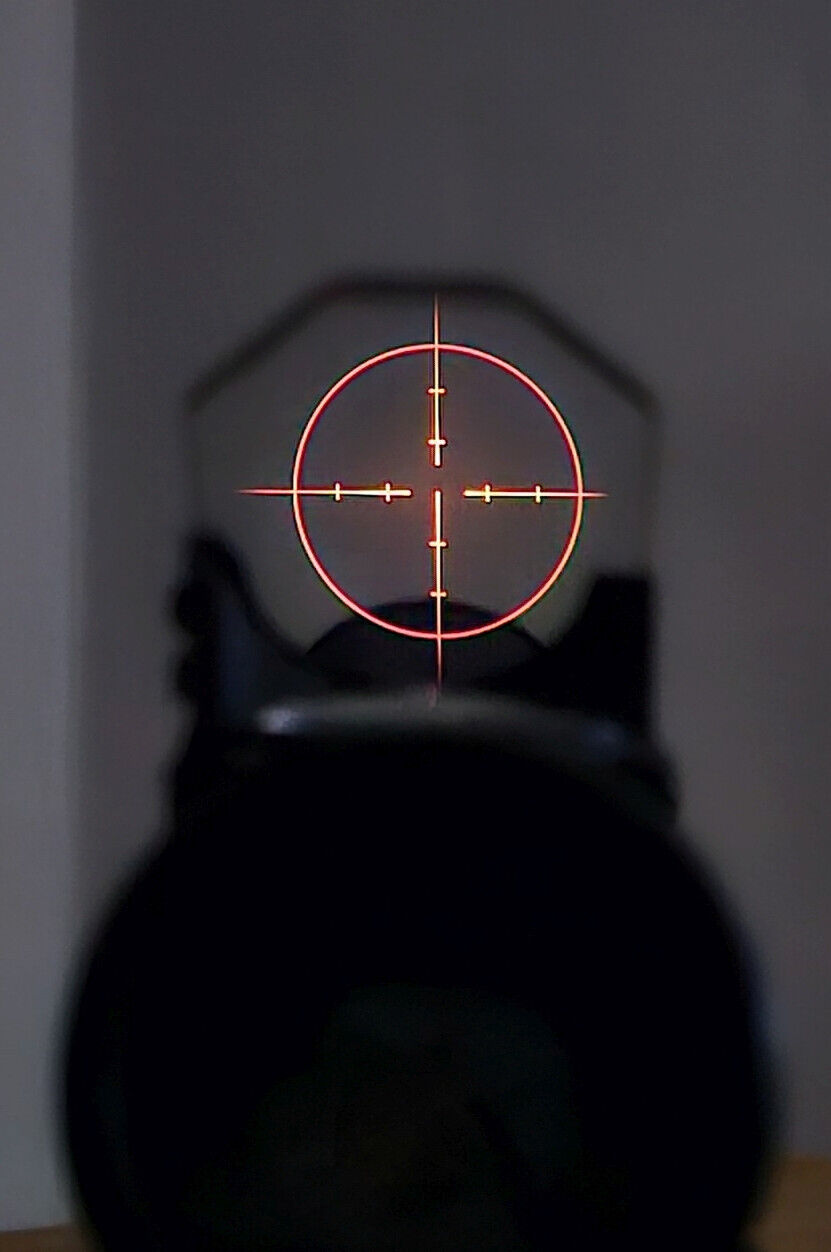

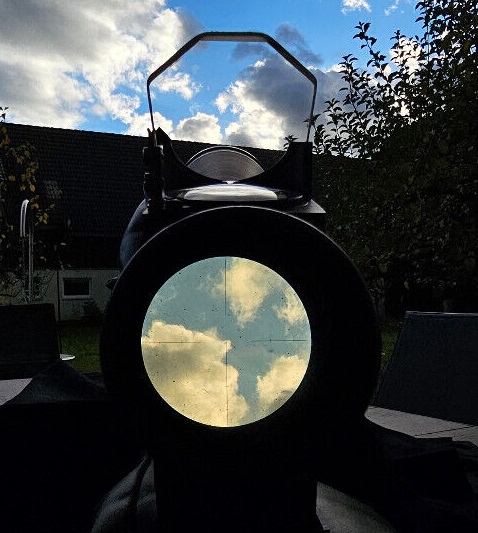

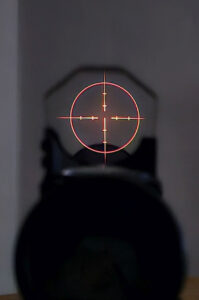

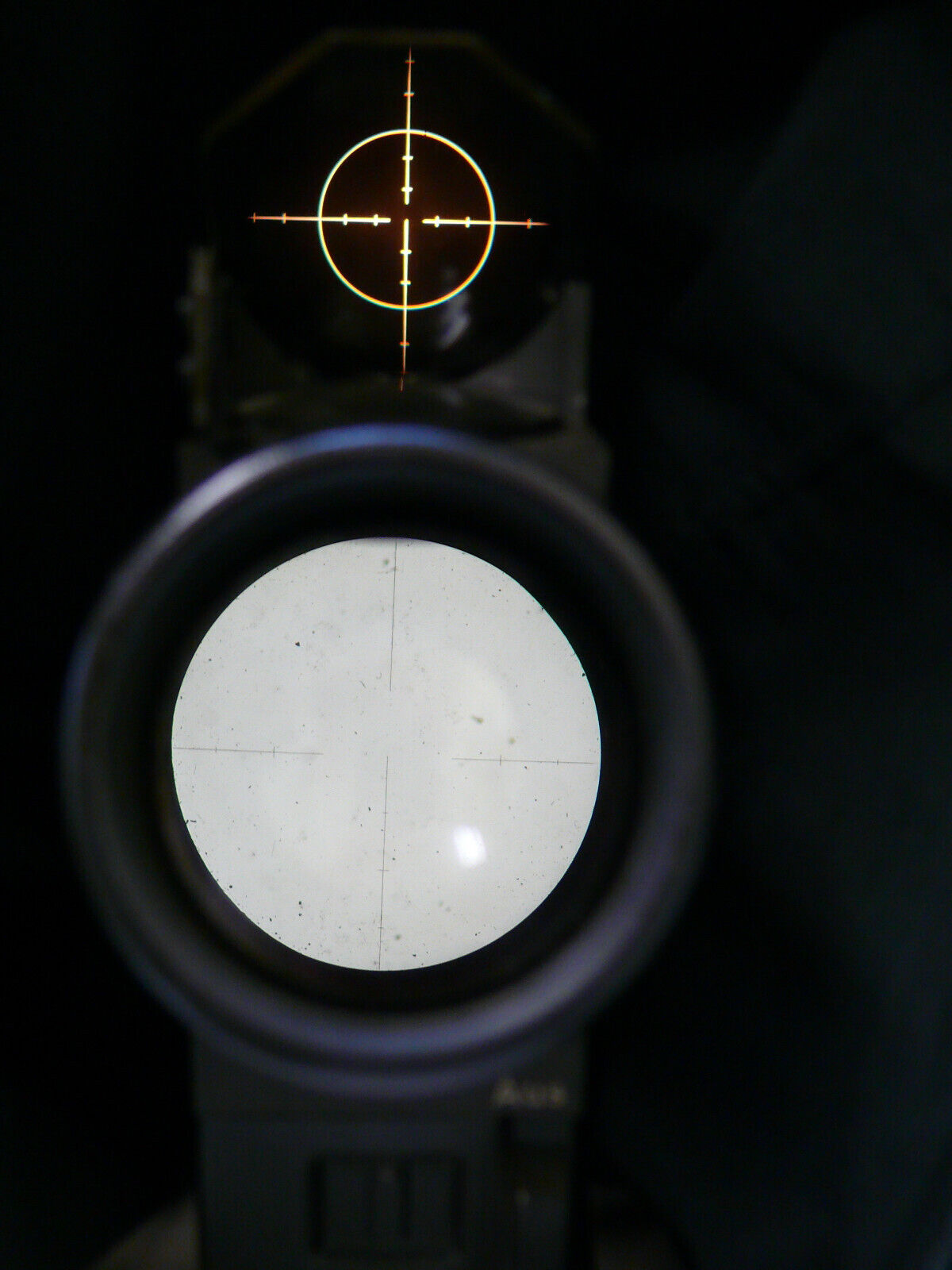

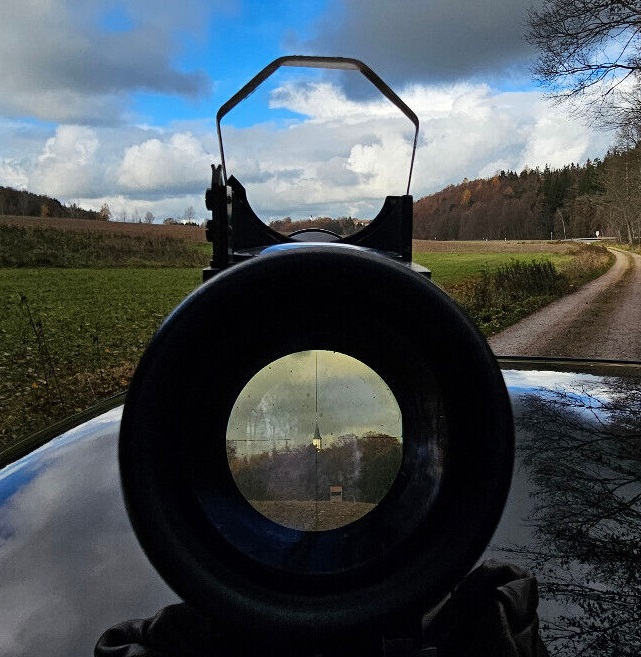

- Funktionsweise: Das ZFR 4A ist ein optisches Doppelvisiergerät für starre Flugzeugbordwaffen, bei welchem ein Fernrohrvisier und ein Reflexvisier kombiniert mit parallelen Visierachsen zueinander liegen. Der Einblick des Fernrohres ist nach oben geneigt, so daß die okularseitige Fernrohrachse die Visierlinie des Revi in der Austrittspupille des Fernrohres schneidet. Visiert wird über die Fernrohrvisierung um das eigentliche Ziel auszumachen. Wodurch dann mit geringe Augendrehung nach oben zum leuchtenden Abkommen des Revi`s übergegangen werden kann, wobei bei Einhaltung des vorgesehenen Augenabstandes von 255 mm (okularseitiger Schnittpunkt beider Visierachsen) zur Schussabgabe gezielt wird.
- Bemerkung: produzierte Stückzahlen ca. 160

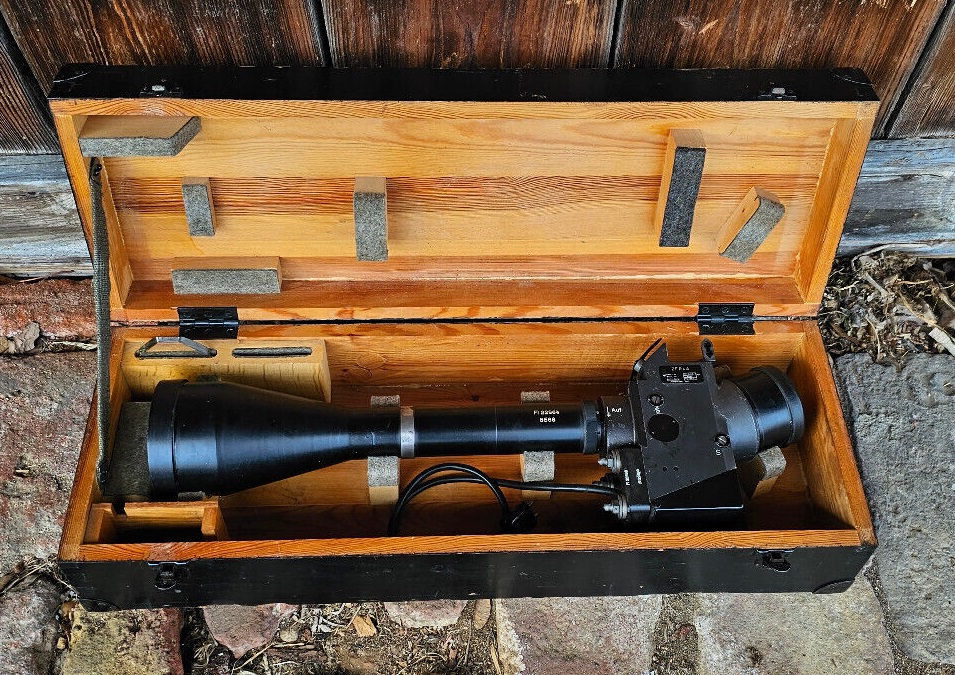

- Zubehör:

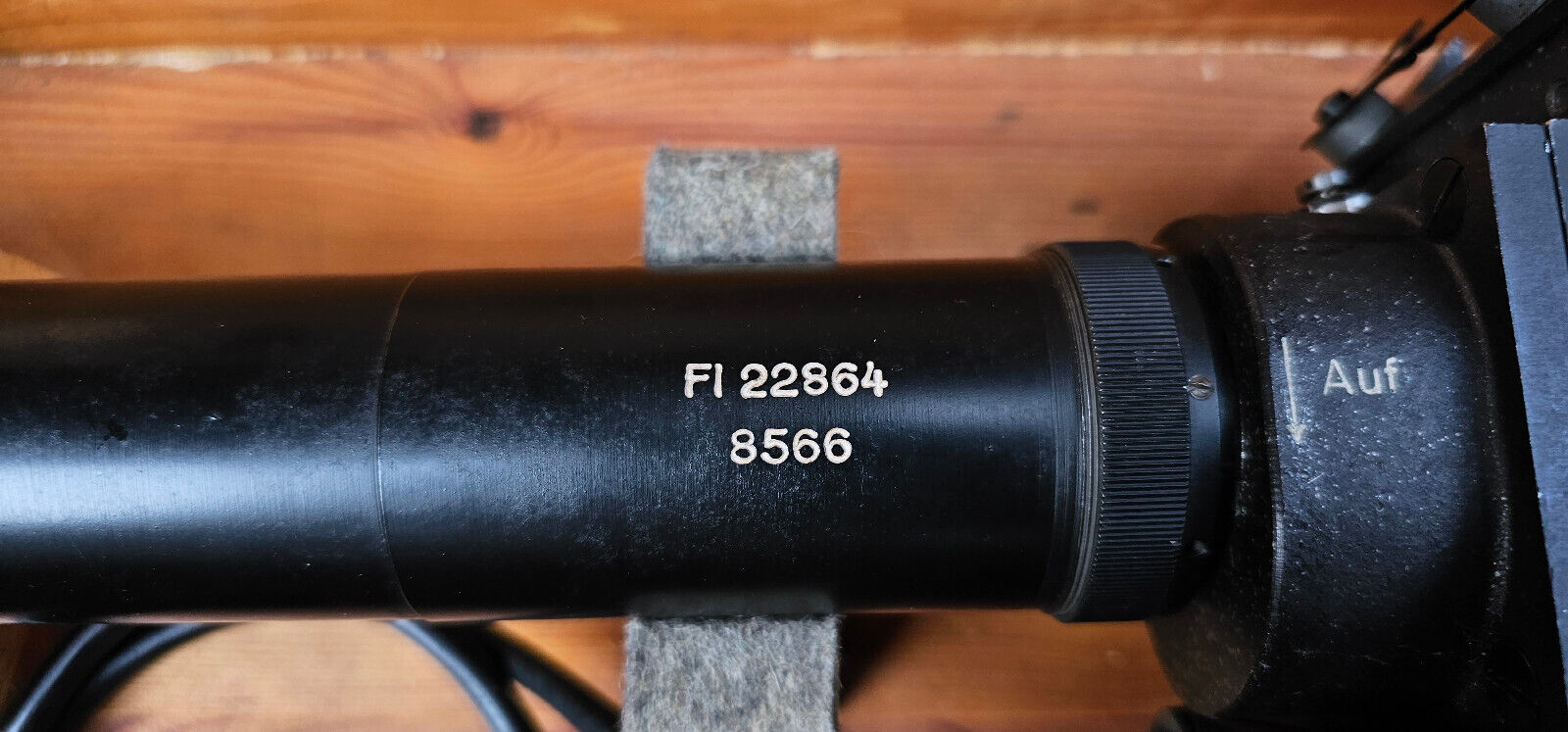

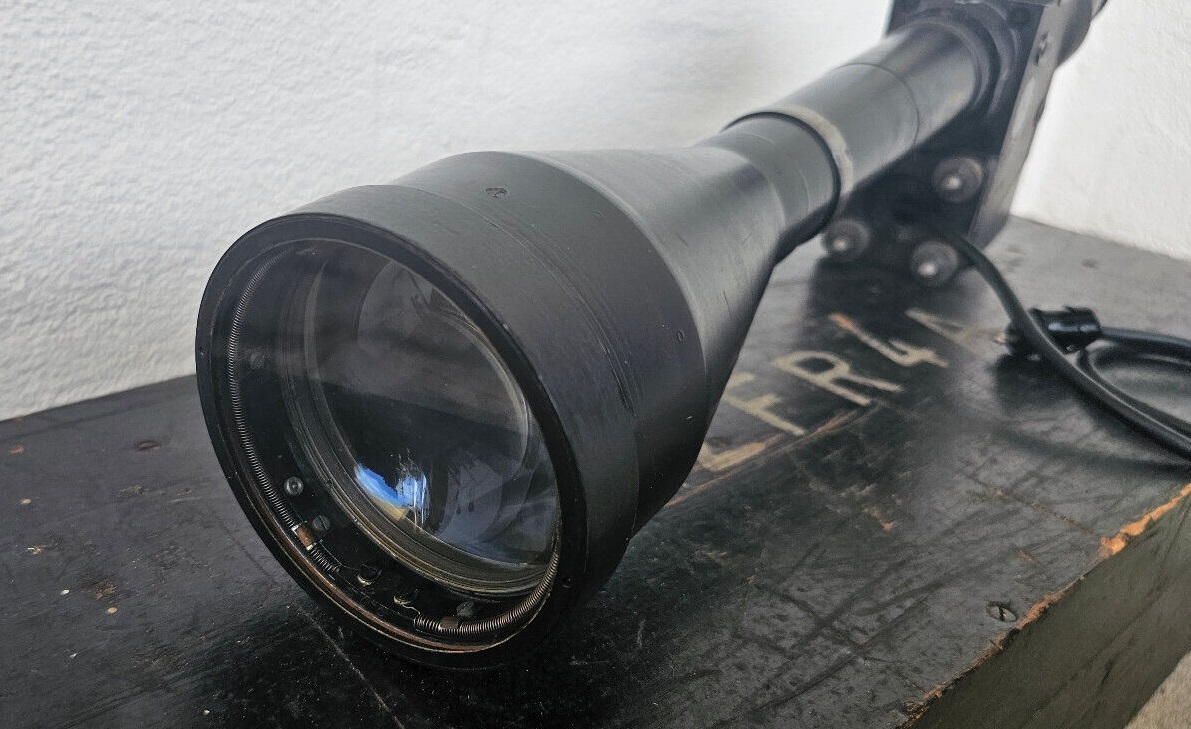

- Fl.22864 Fernrohr
- Fl.22698 Befestigungsplatte
- Fl.22699 Befestigungsflansch
