Fl.XXX Bediengerät für Kurskoppler KNA 3

• Bezeichnung: Beidengerät für Kurskoppler KNA 3
• Anforderungszeichen: Fl.XXX
• Baumuster: Lv 194

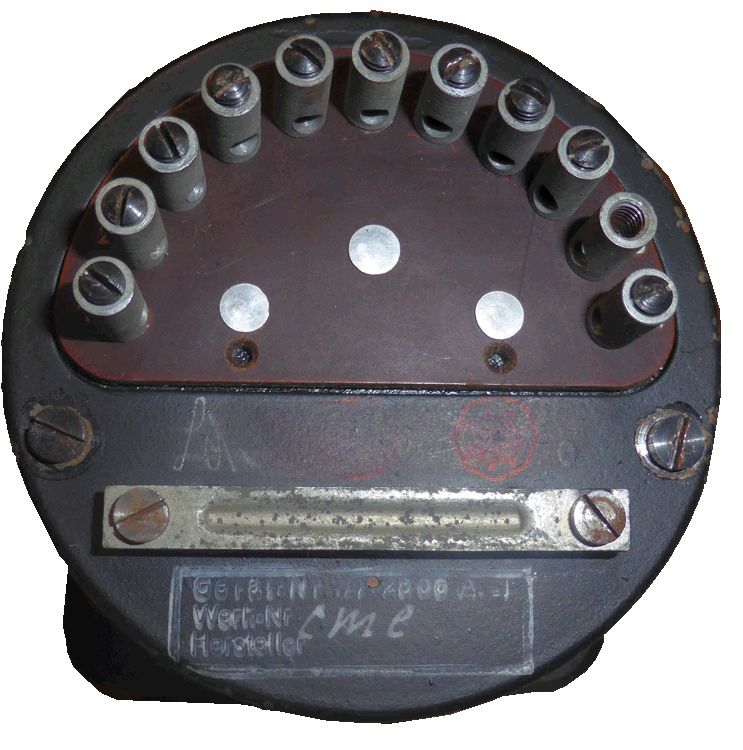

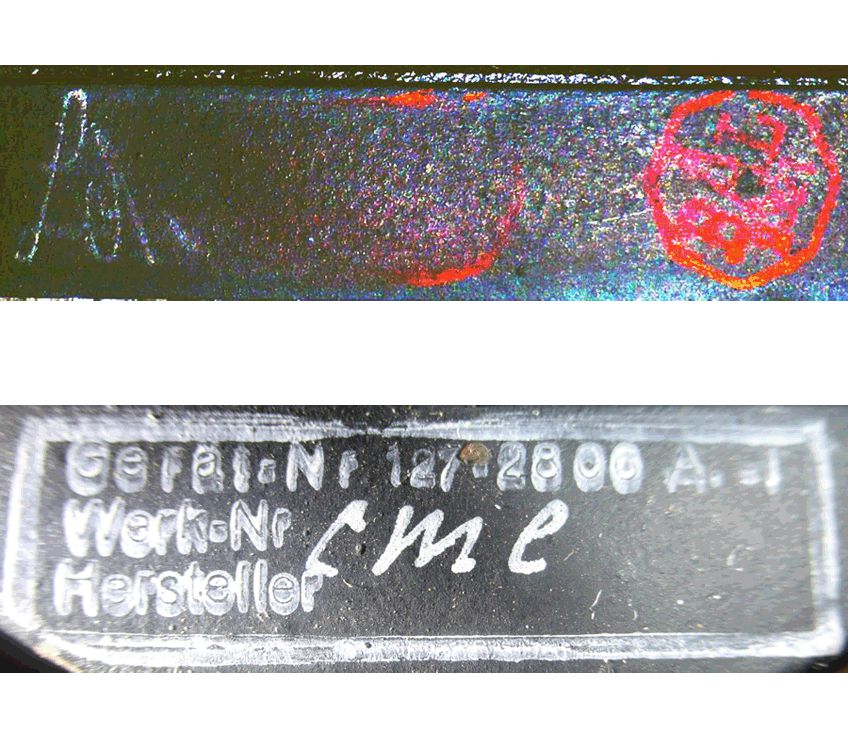

• Gerät-Nr.: 127-2806 A-1
• Messbereich:
• Hersteller: cme = Gebr. Wichmann, Zeichengeräte, Vermessungs-Instrumente, Berlin
• Baujahr: ca. 1943/44
• Eingebaut in: Siemens-LGW Kurskoppler KNA 3 bspw. in He 111 H-16/H-20, Ju 88 G-1
• Funktionsweise
• Besonderheiten:

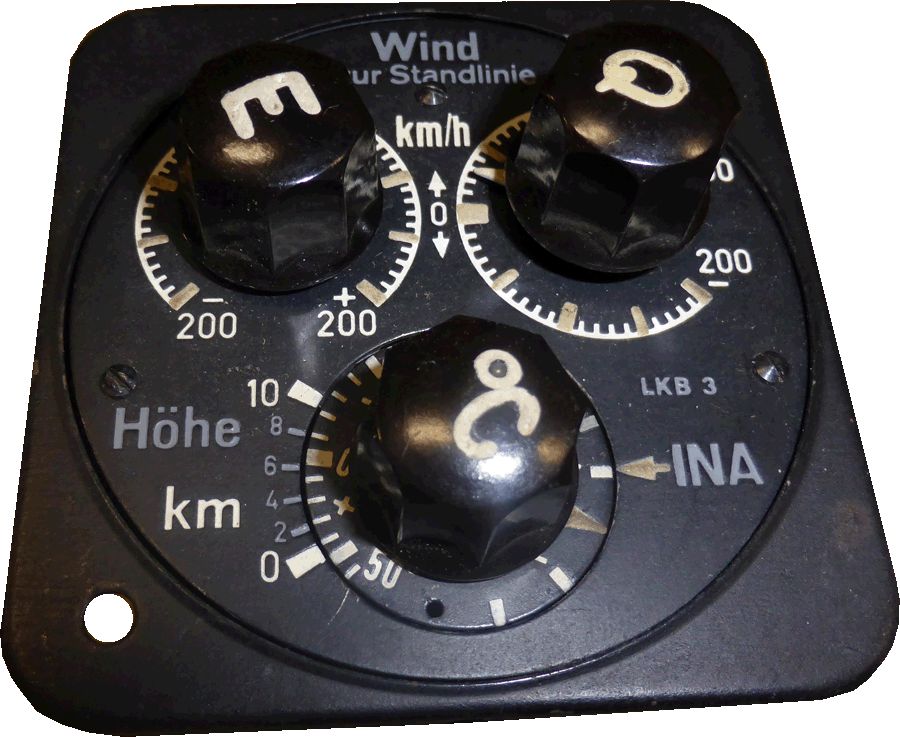

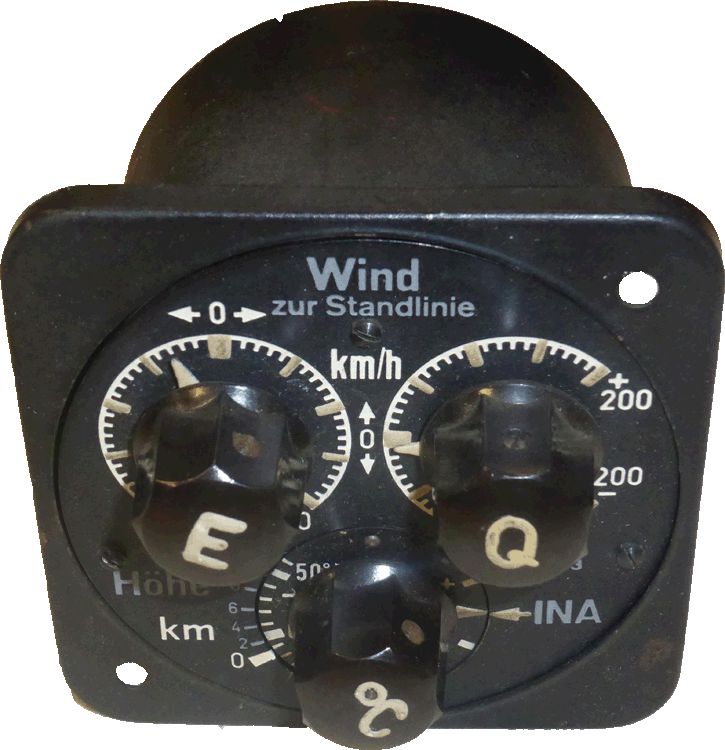

  • Es handelt sich um folgende kombinierte Geräte:
    • Querablage-Anzeige, LKQF3 („Q“ auf dem Drehknopf), (Gerät: 127-2805 A-2)
    • Entfernungsanzeige für Koppelnavigation („E“ auf dem Drehknopf), (Gerät: 127-2005 A-2)
    • Einstellung der Außenlufttemperatur („C°“ auf dem Drehknopf)
