- Bezeichnung: Navigationsrechner nach B. W. Sterligow
- Anforderungszeichen: Fl.XXX
- Hersteller: ?, Sowjetunion (UdssR)

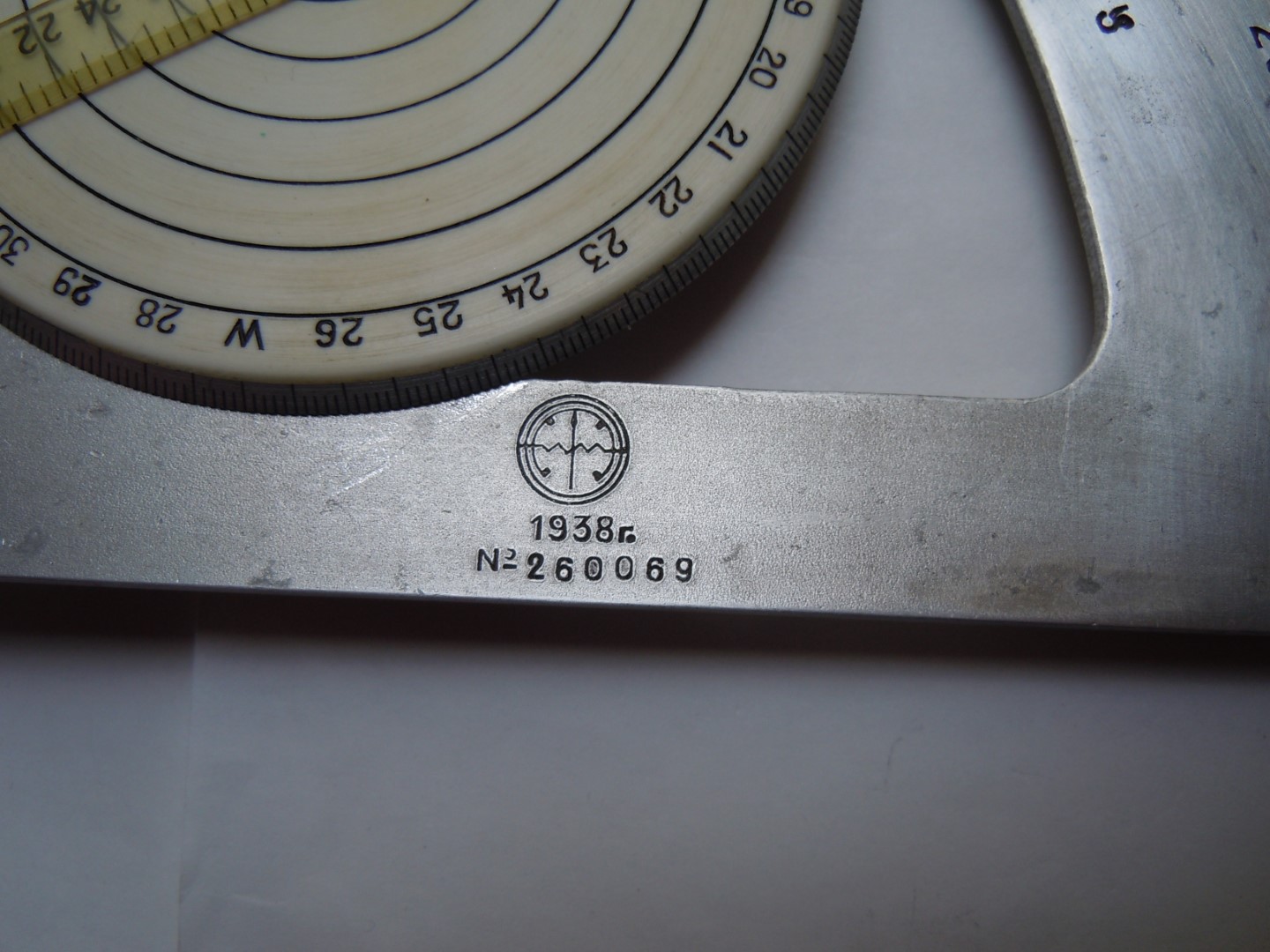

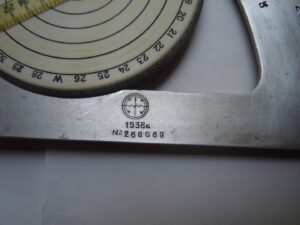

- Baujahr: 1938
- Bemerkung: in Spanien gekauft, als Nachlass aus dem Spanischen Bürgerkrieg (1936-1939)
- Maße: Kantenlänge 200 mm
- Verwendung: zur Berechnung des Winddreiecks, Abdrifft, des Windkorrekturdreiecks und zur Windbestimmung aus Driftwinkel und Bodengeschwindigkeit
- Allgemeines:
Berechnung des Winddreiecks

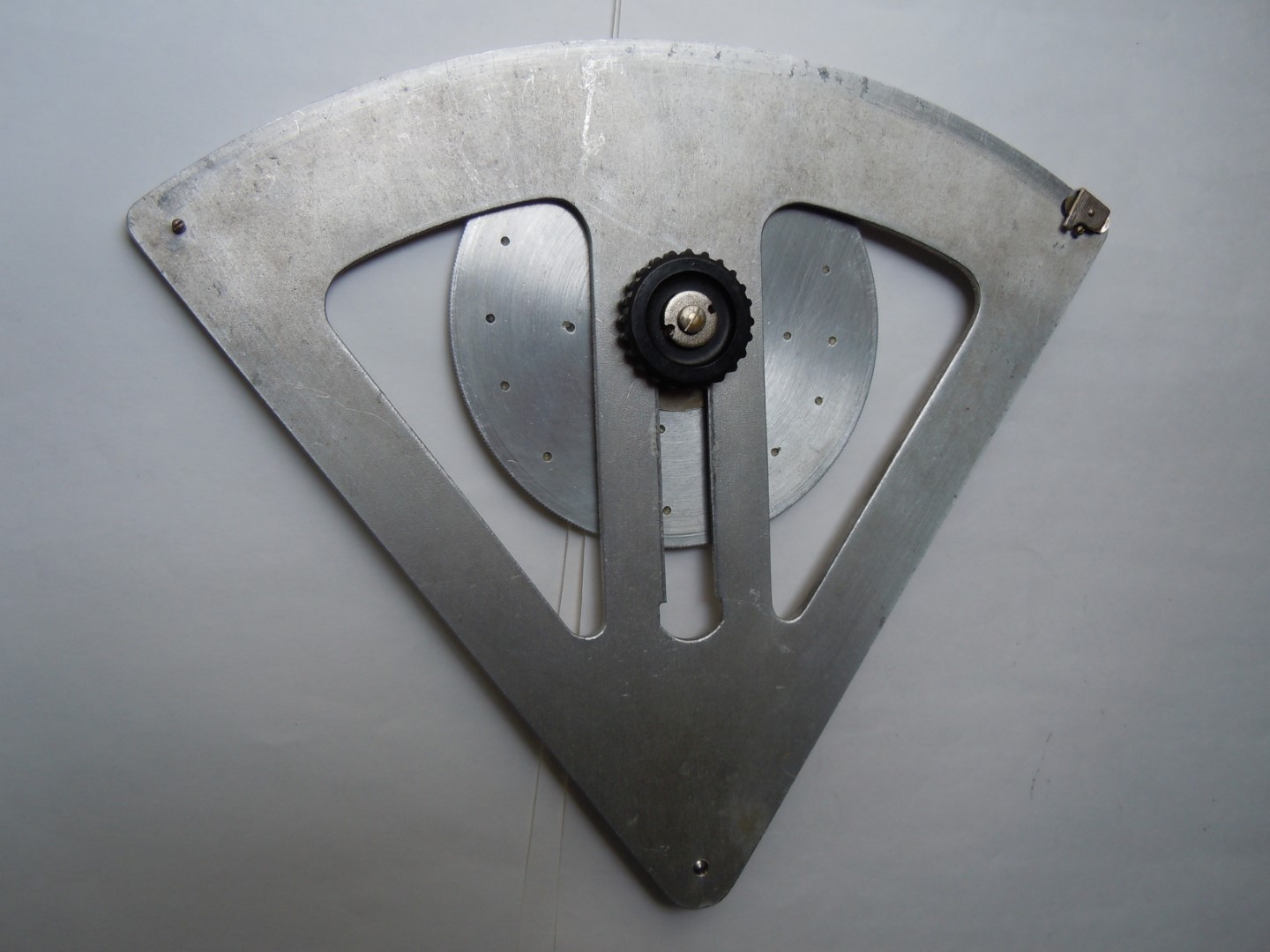

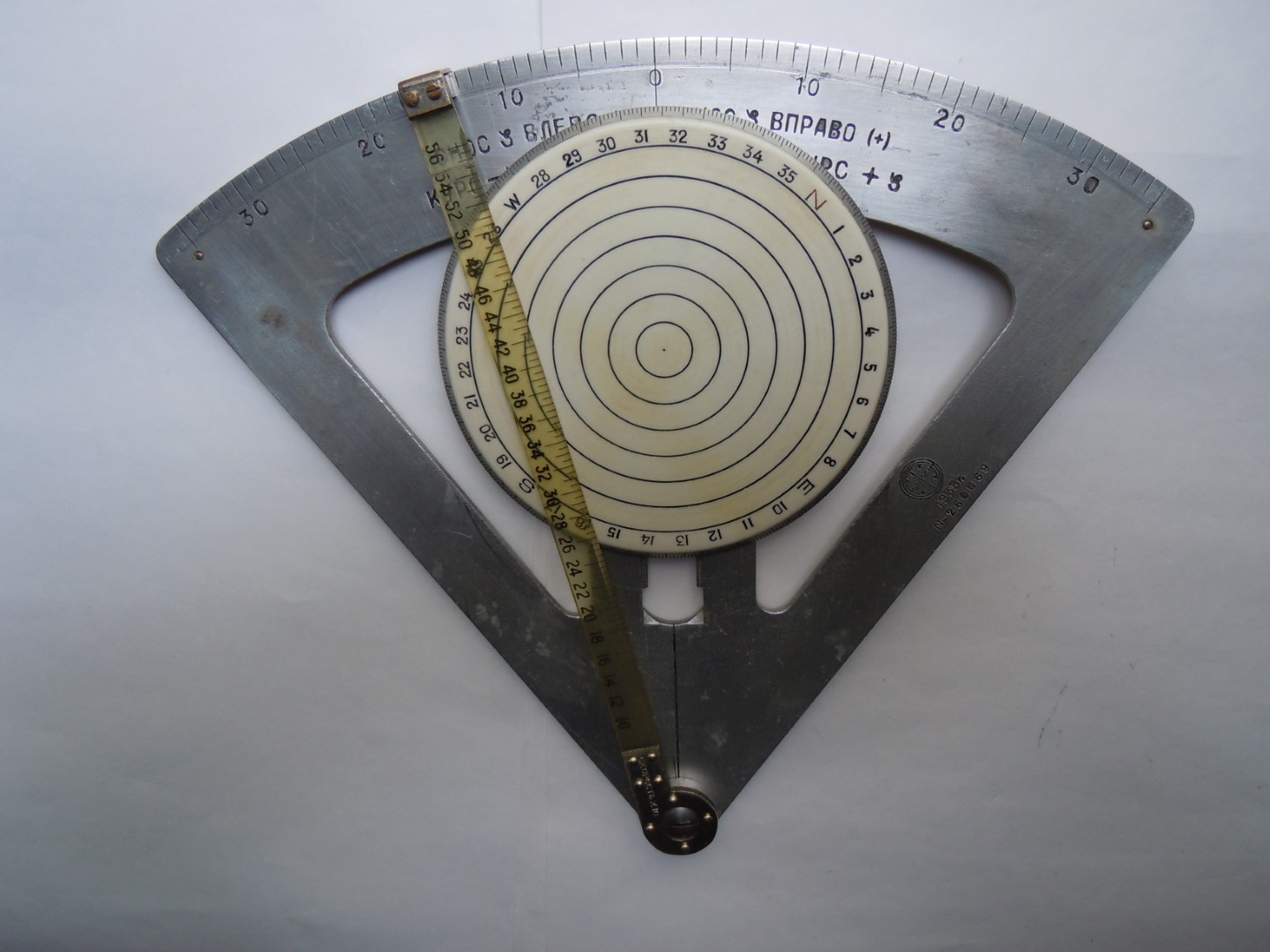

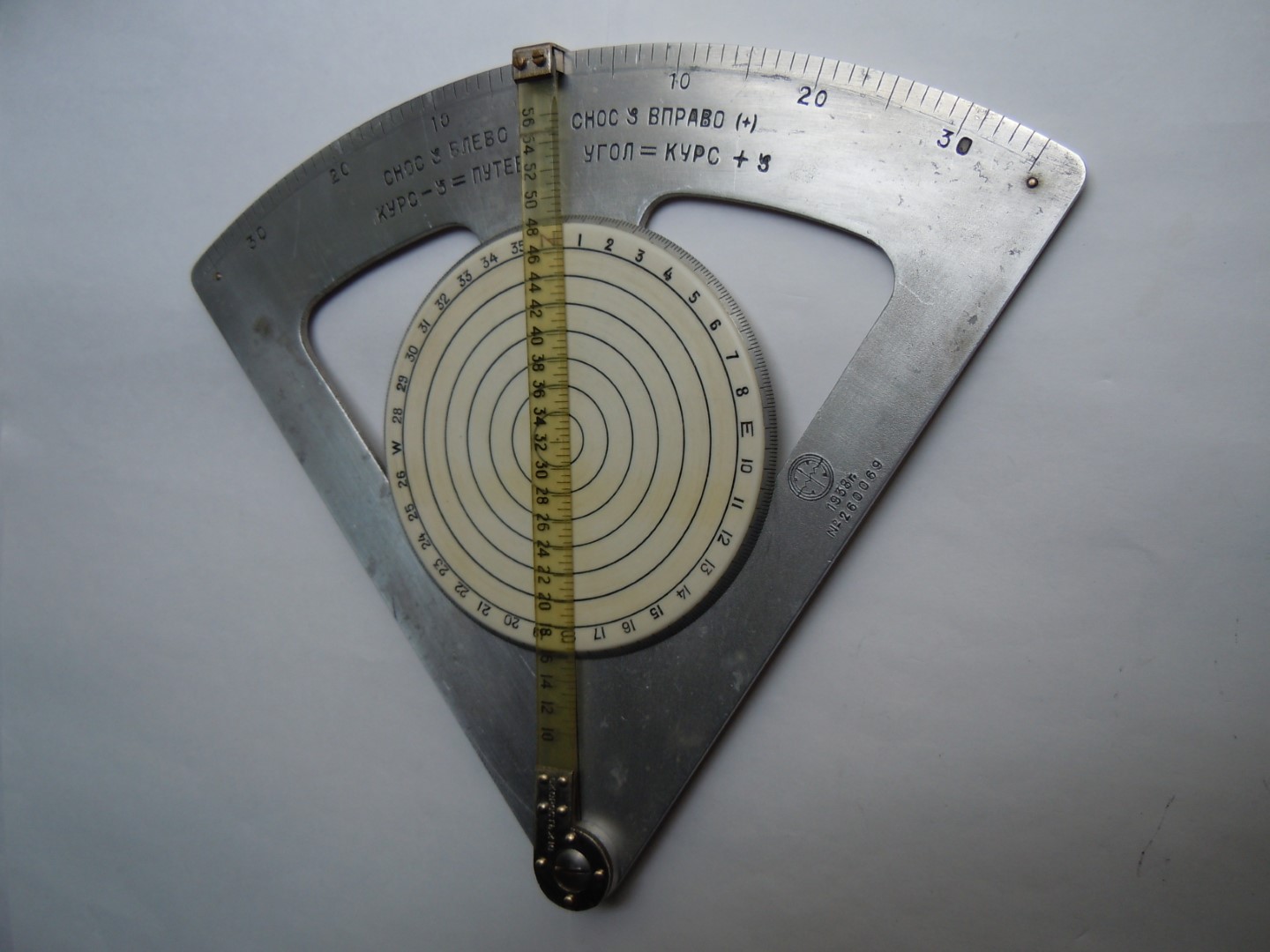

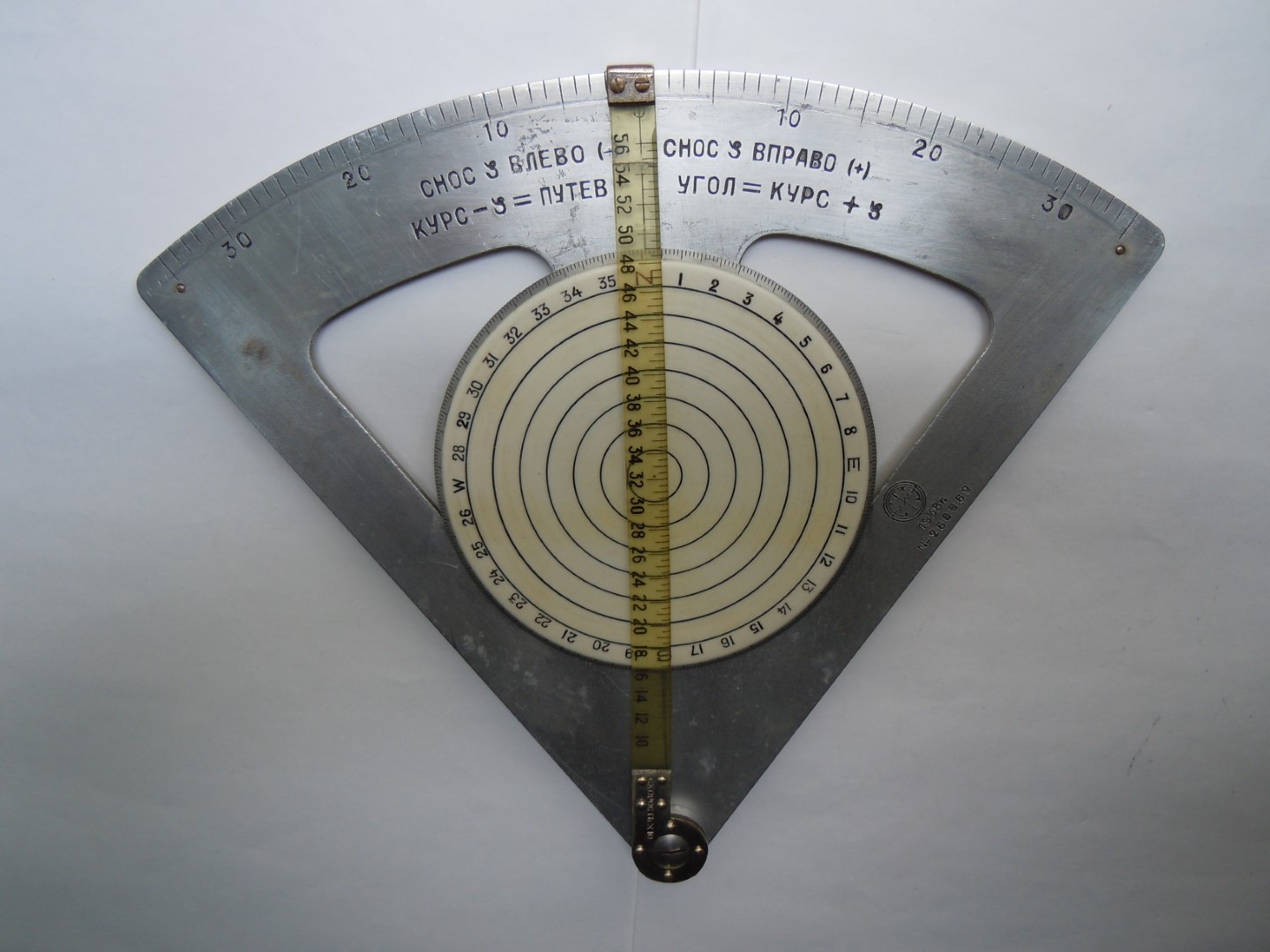

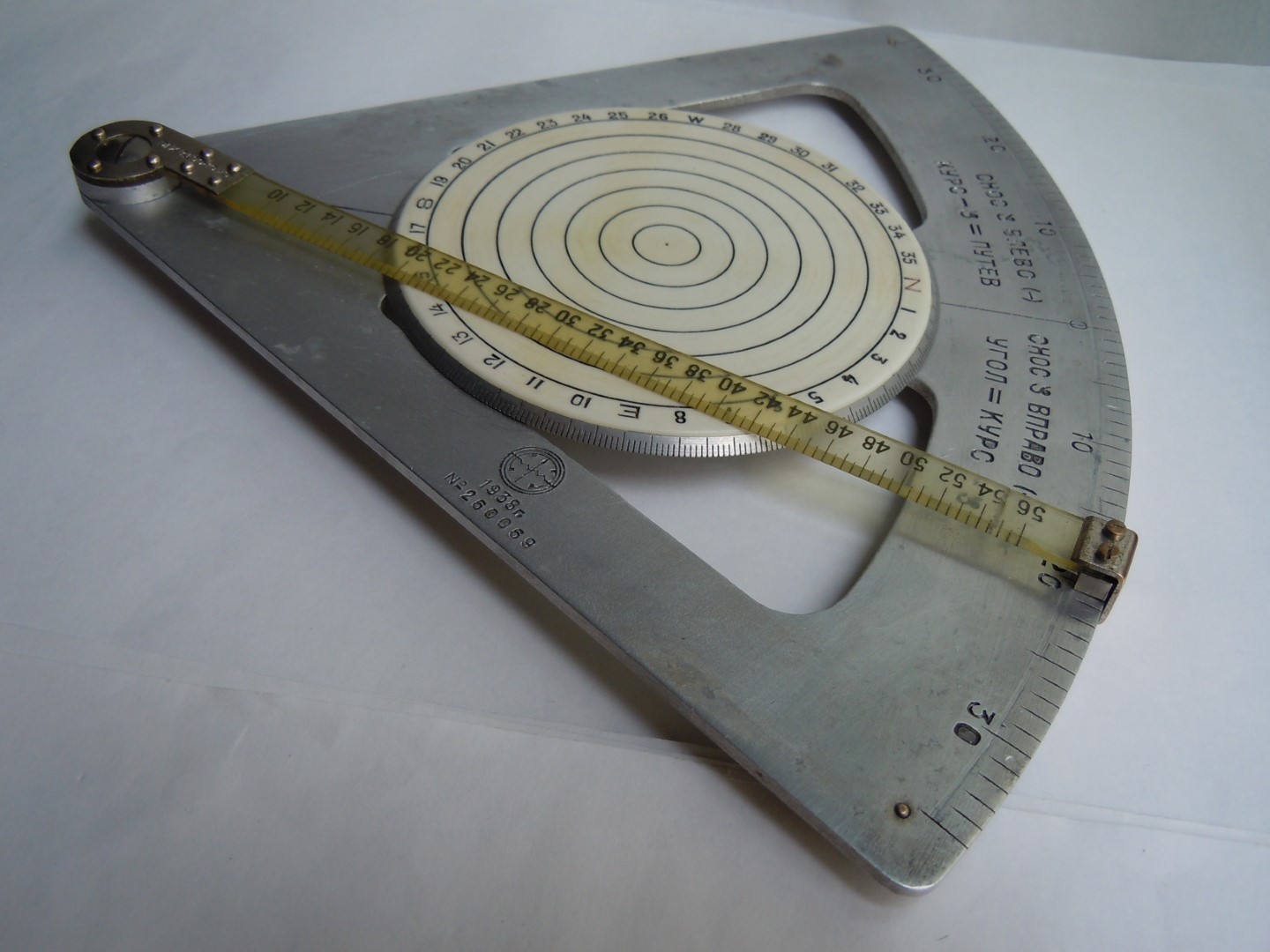

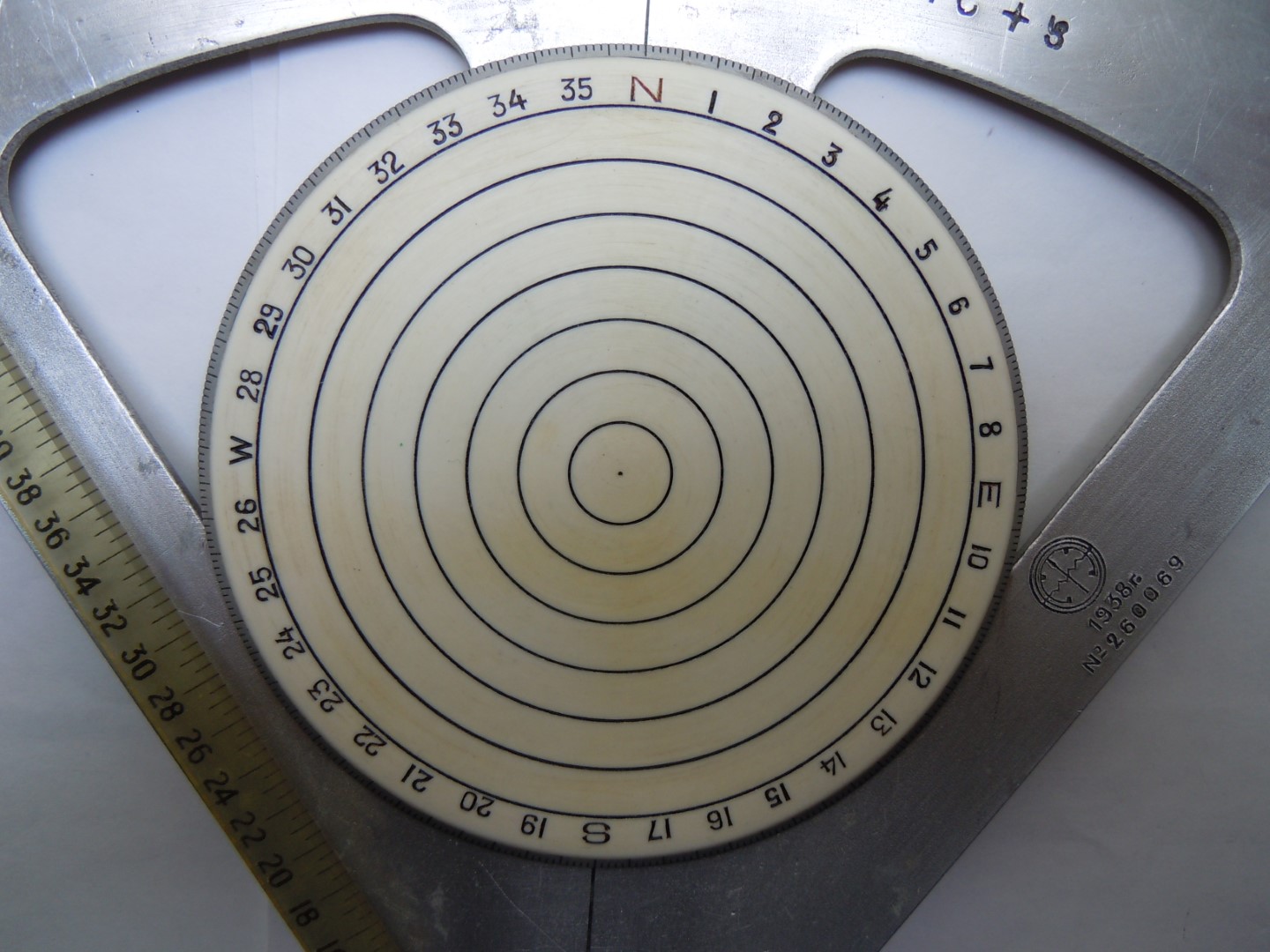

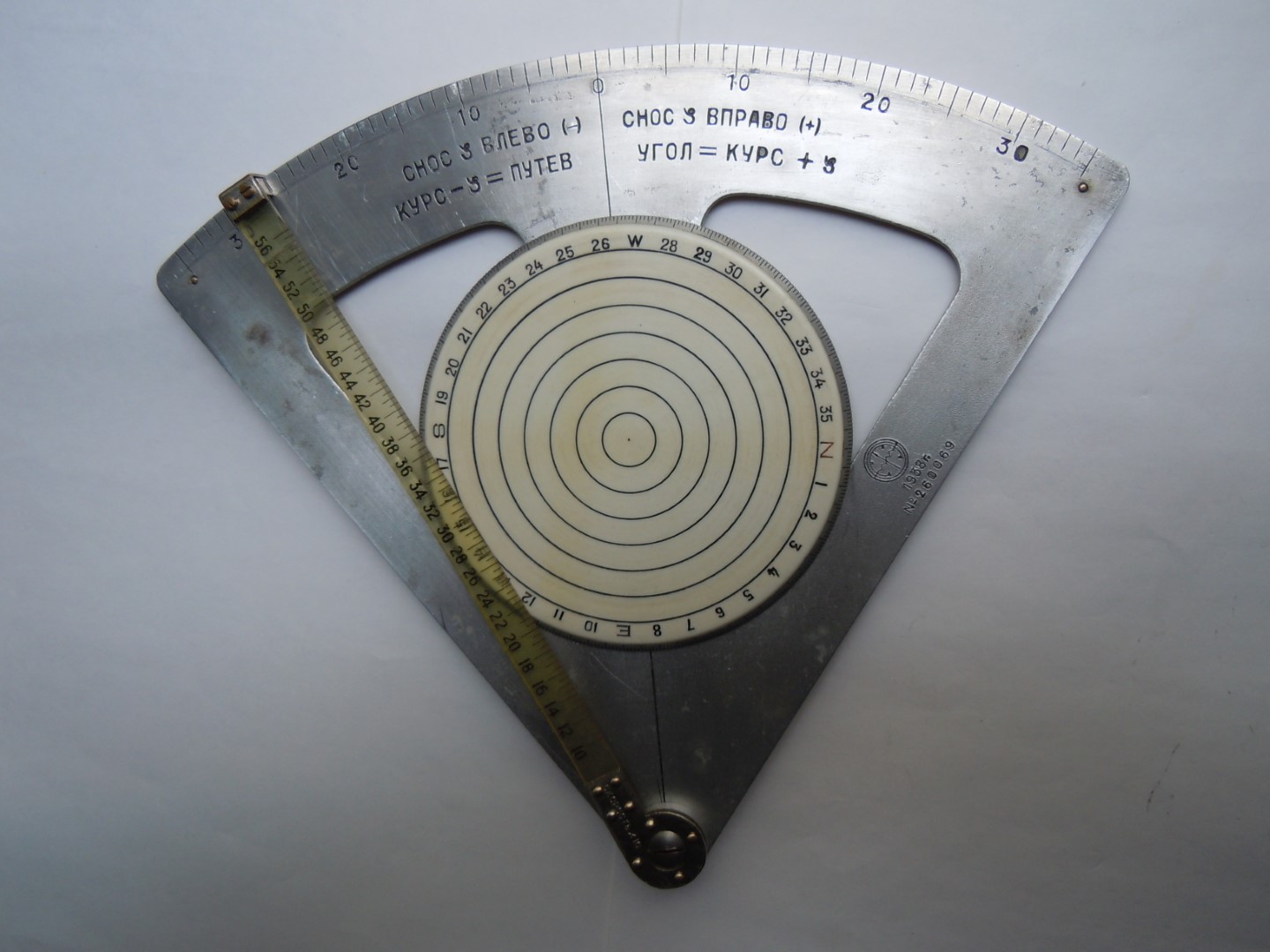

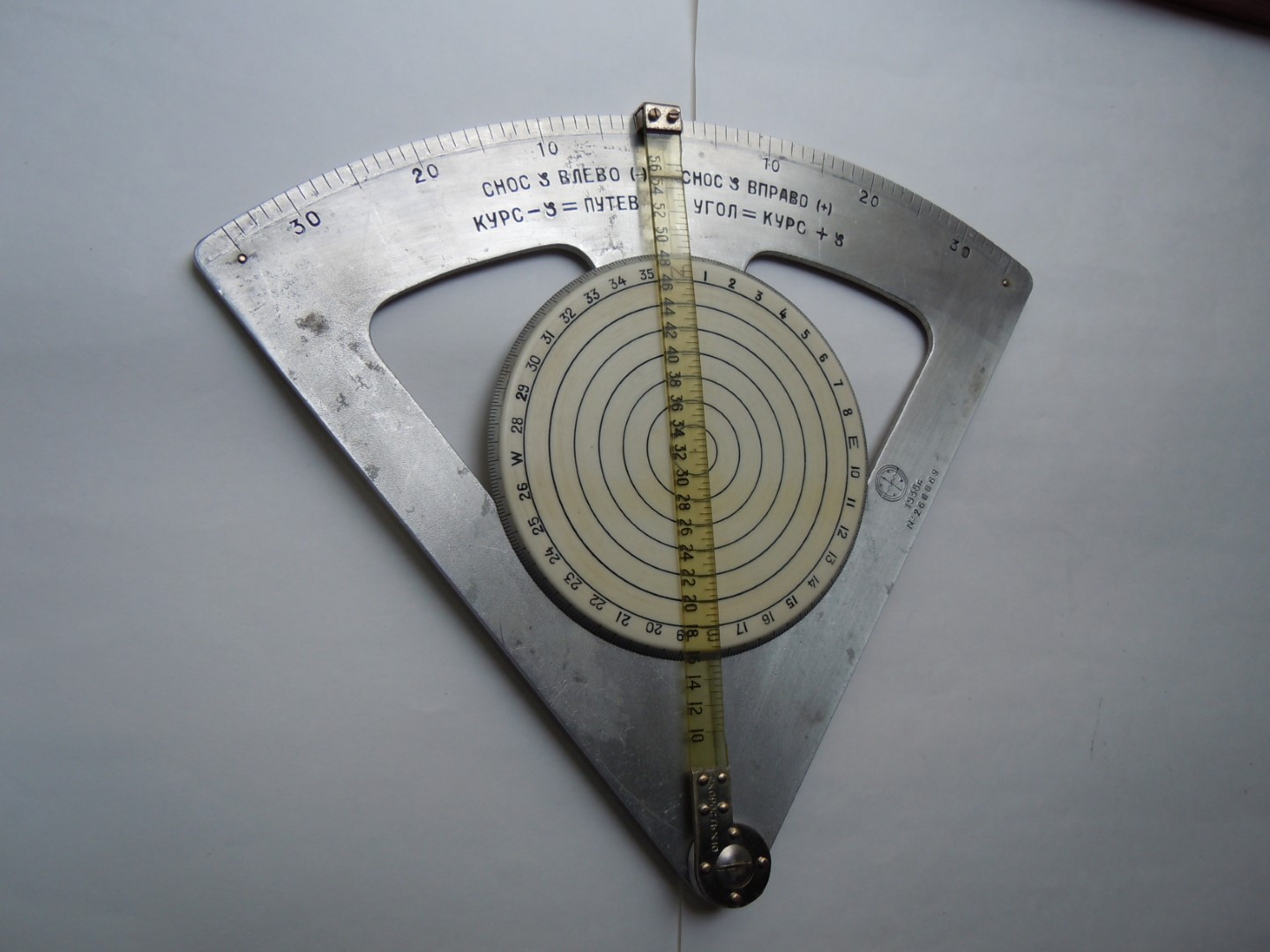

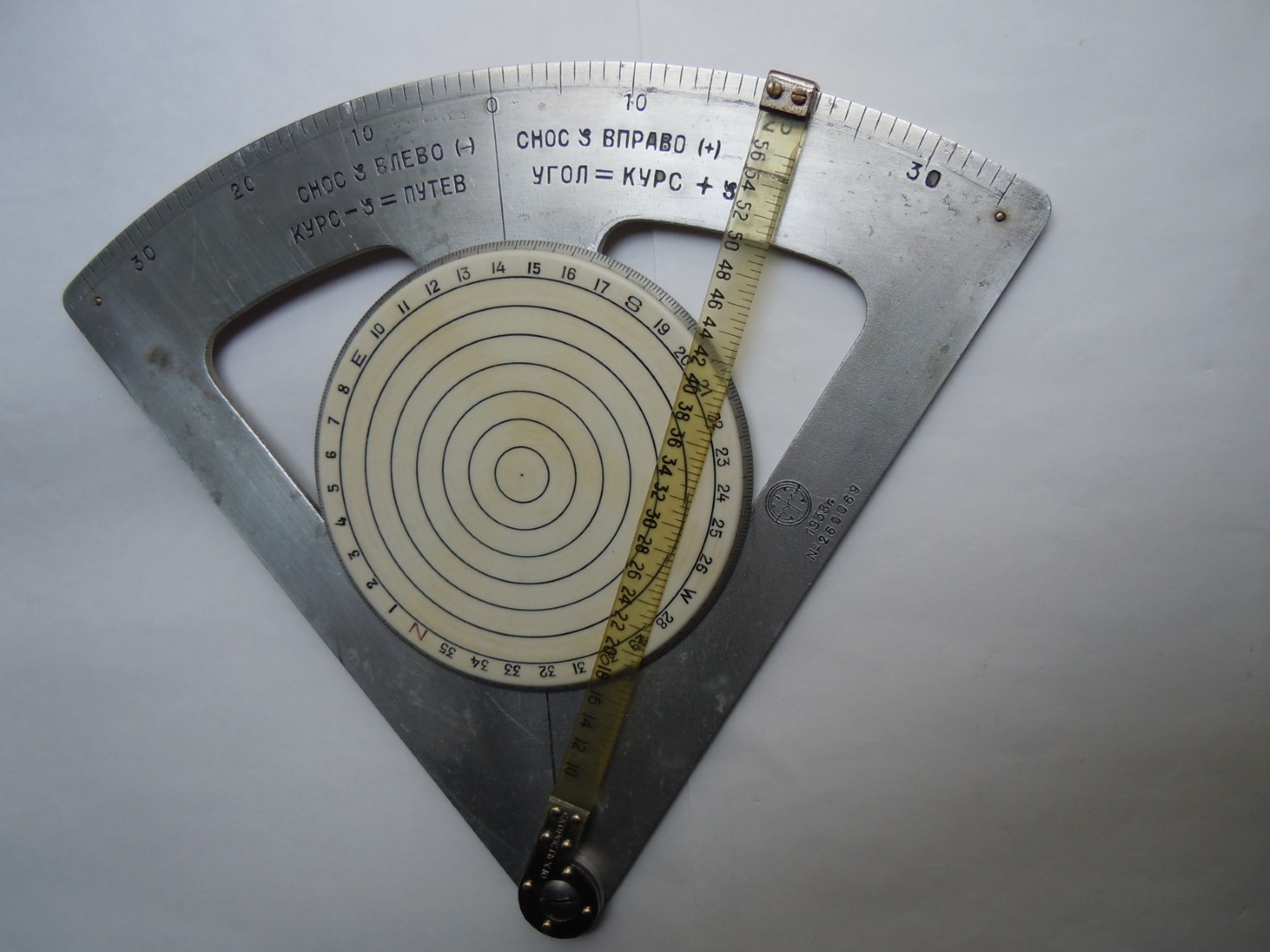

Dieser Navigationsrechner wurde von B. W. Sterligow entwickelt und bildet das Winddreieck ab. Die drehbare
Kompassrose kann durch Verschieben entlang der Längsachse an die Fluggeschwindigkeit angepasst werden.
Längsachse. Um den Windpunkt zu markieren,
muss die Rose auch auf die Windrichtung eingestellt Richtung eingestellt werden. Für die Berechnung
des Abdriftdreiecks muss der Windpunkt von der Mitte nach unten eingezeichnet werden.
Berechnung des Windkorrekturdreiecks

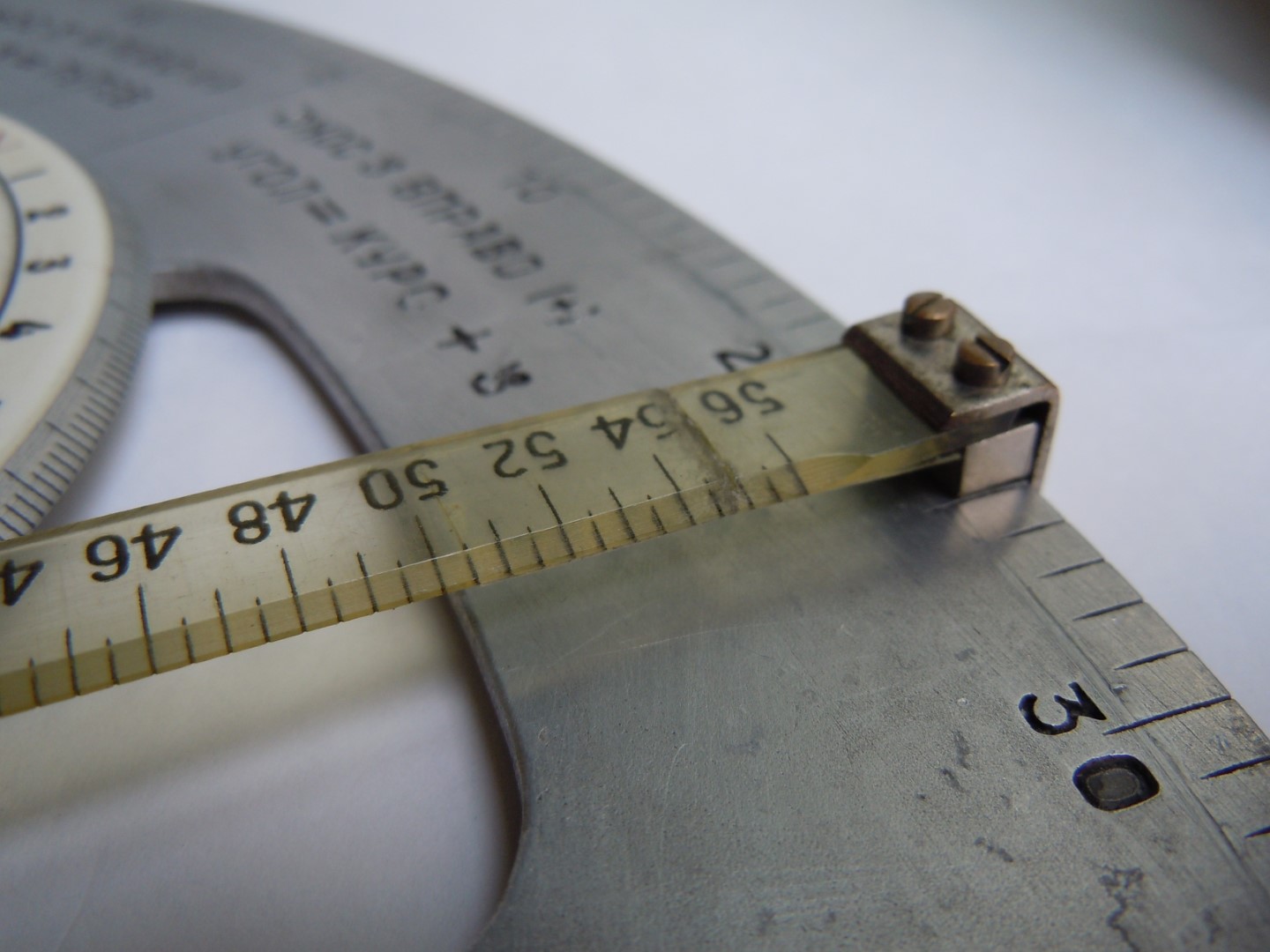

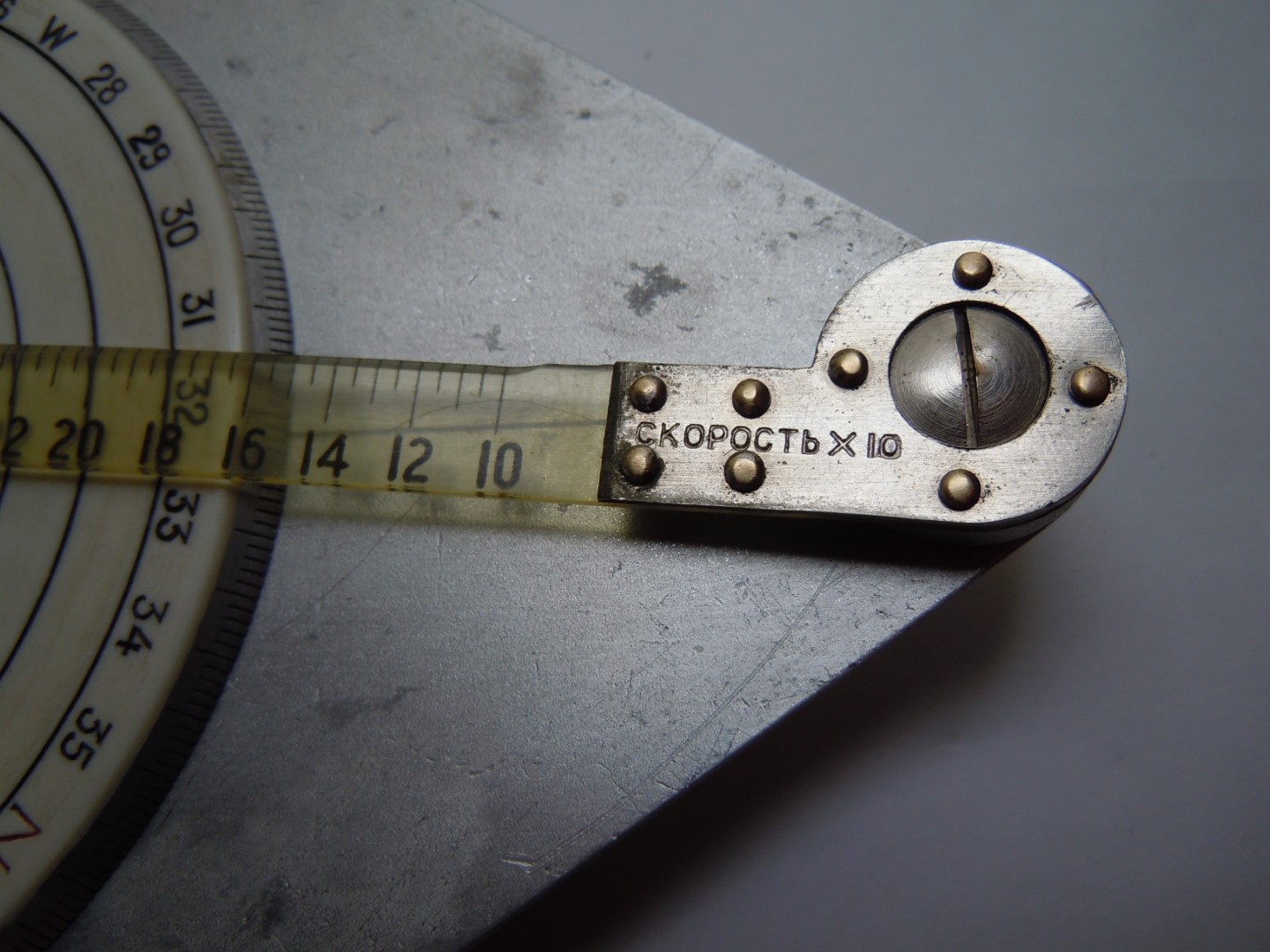

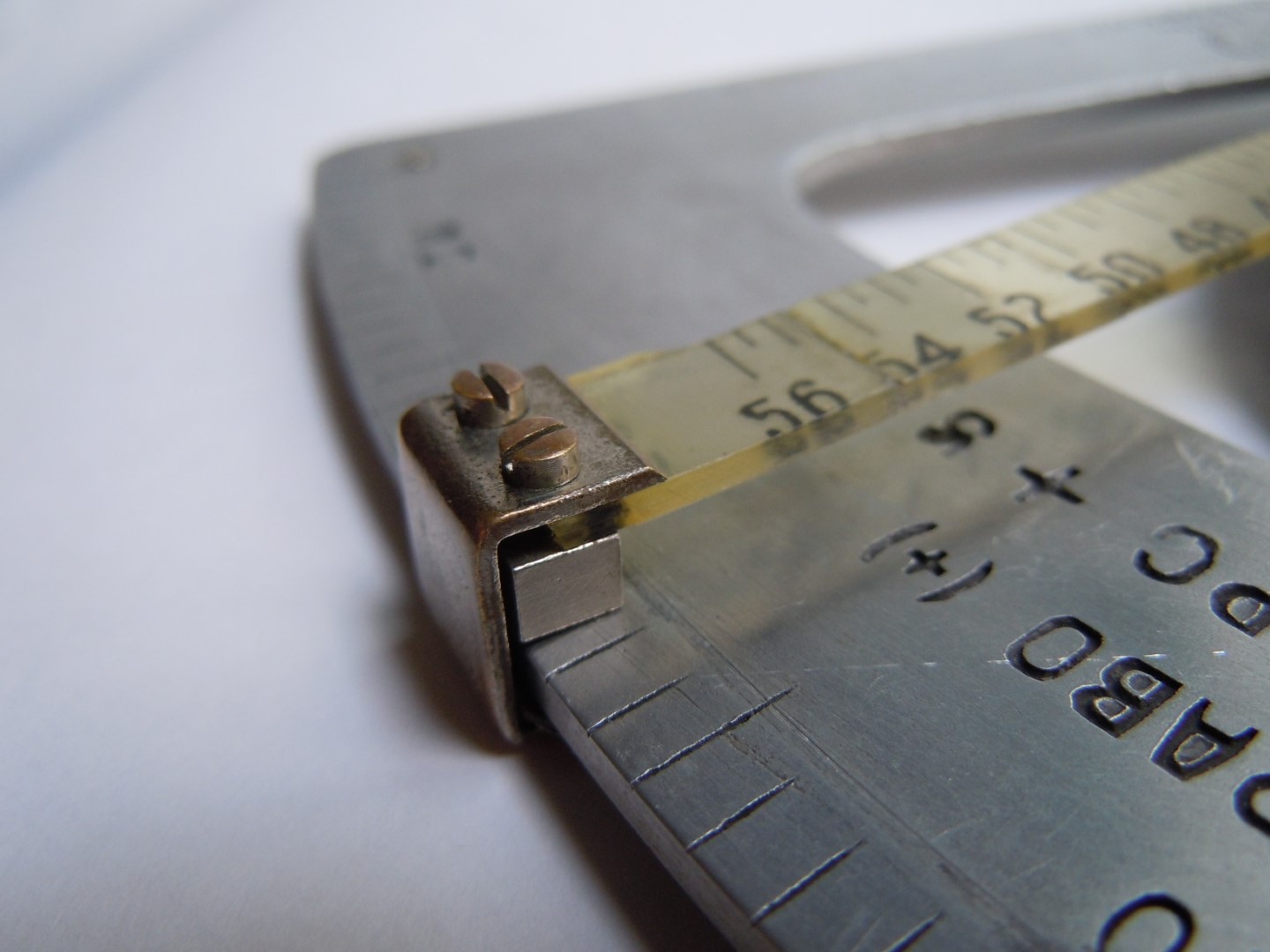

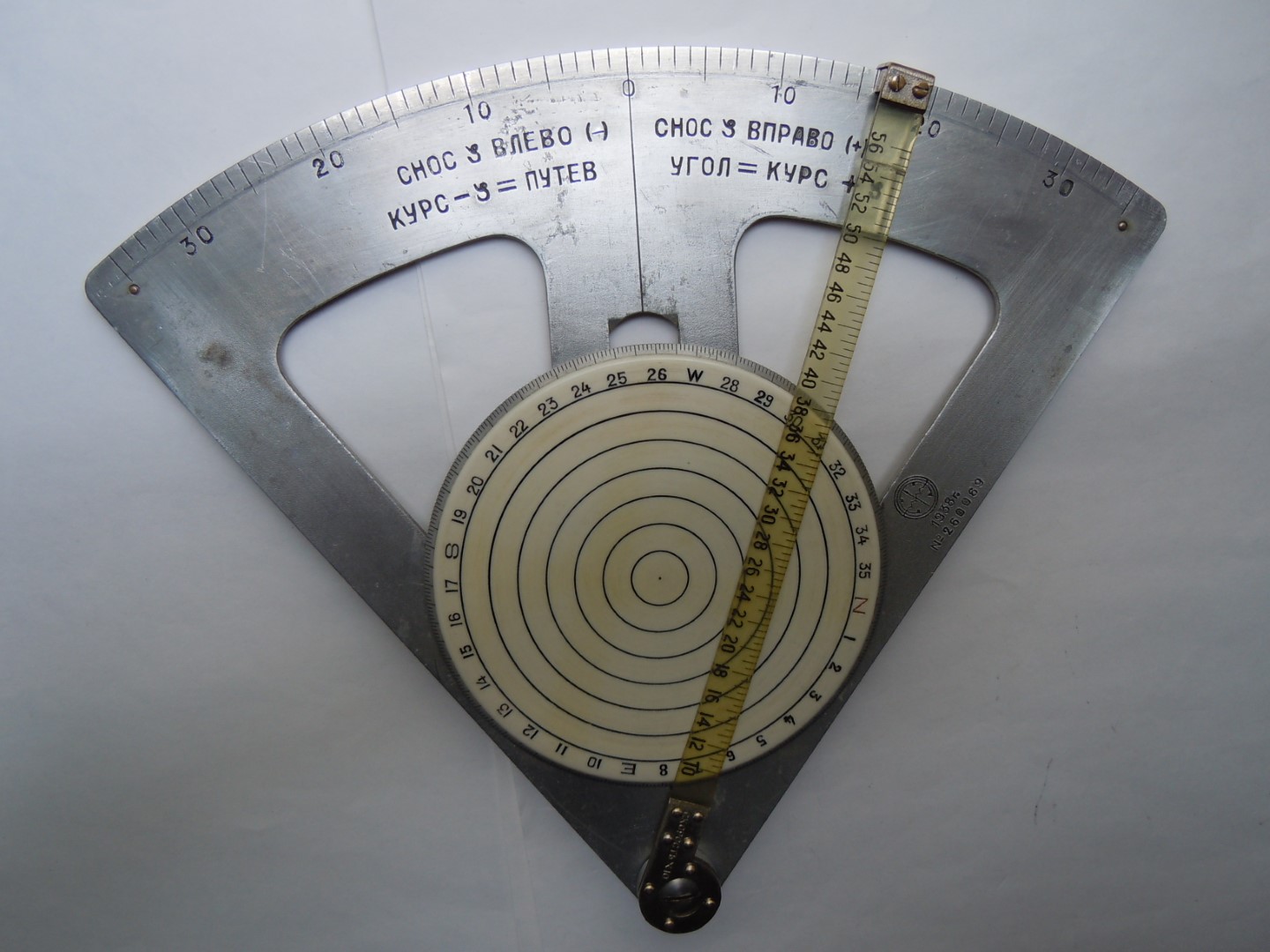

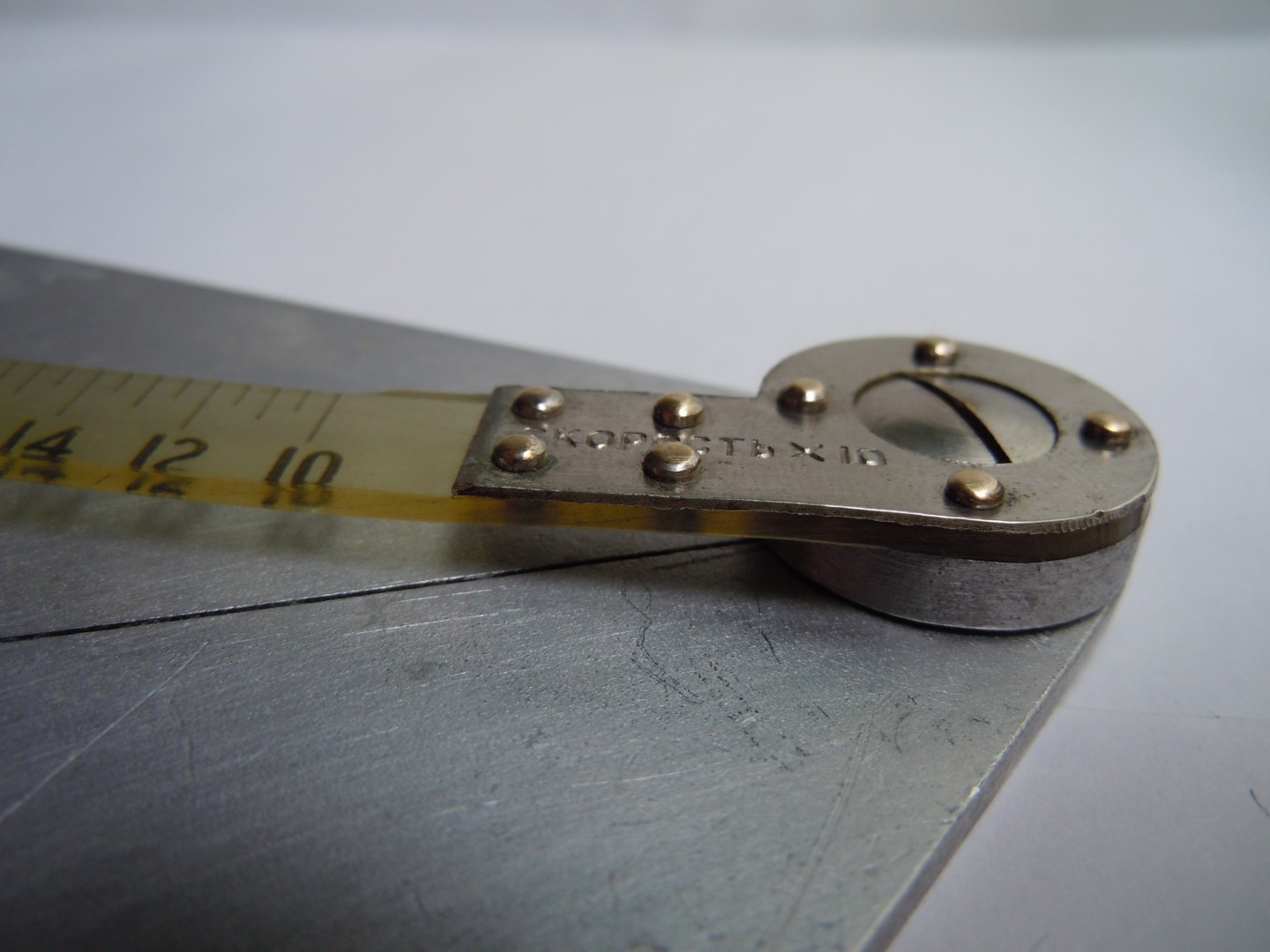

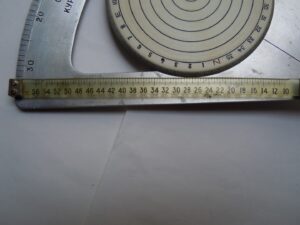

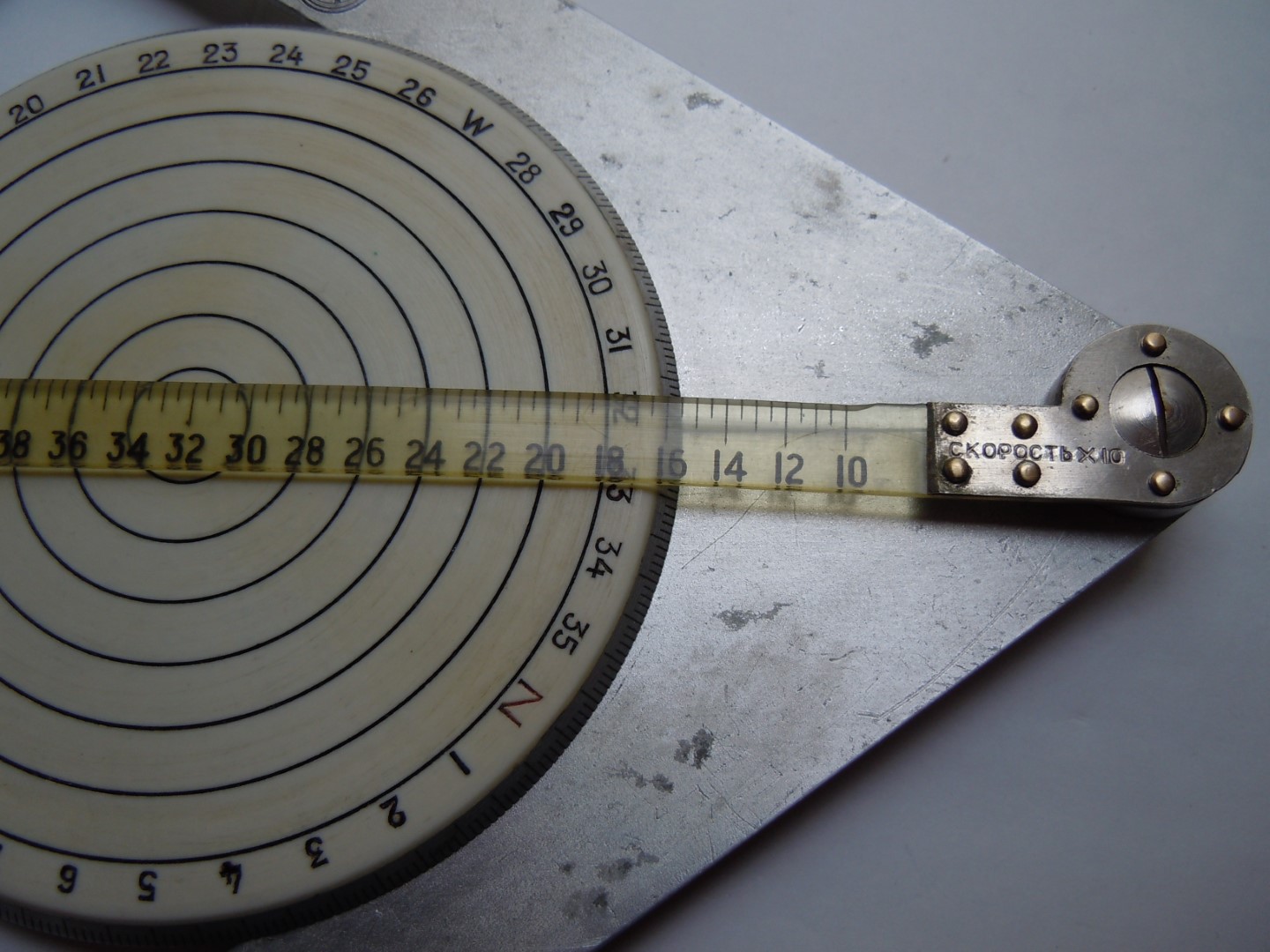

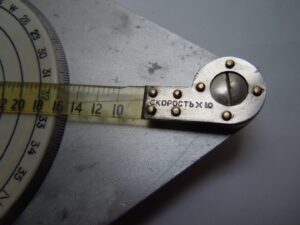

Kompassrose und Zeiger sind so eingestellt dass der Windpunkt bei 100 (TAS) auf dem Zeiger steht

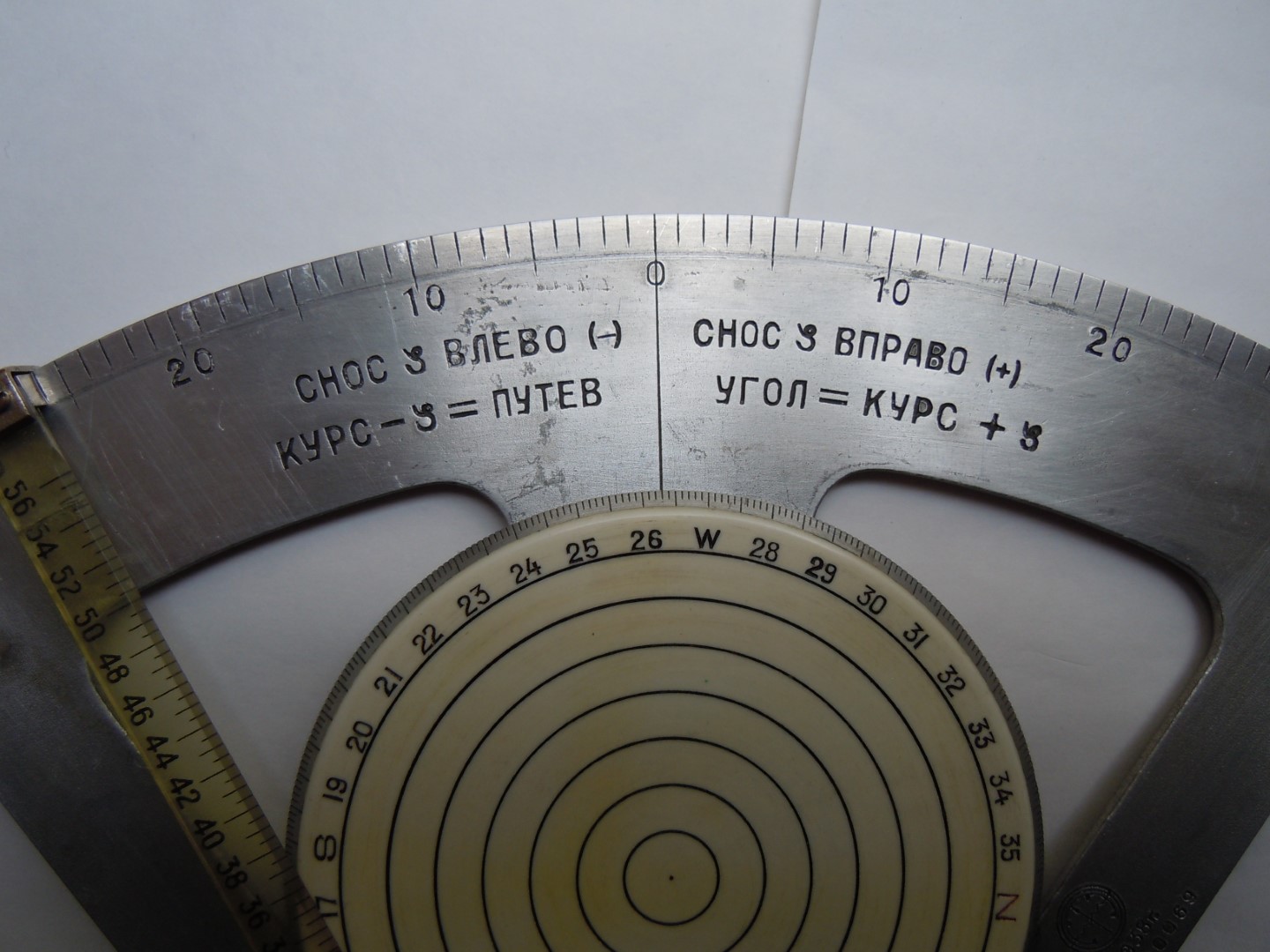

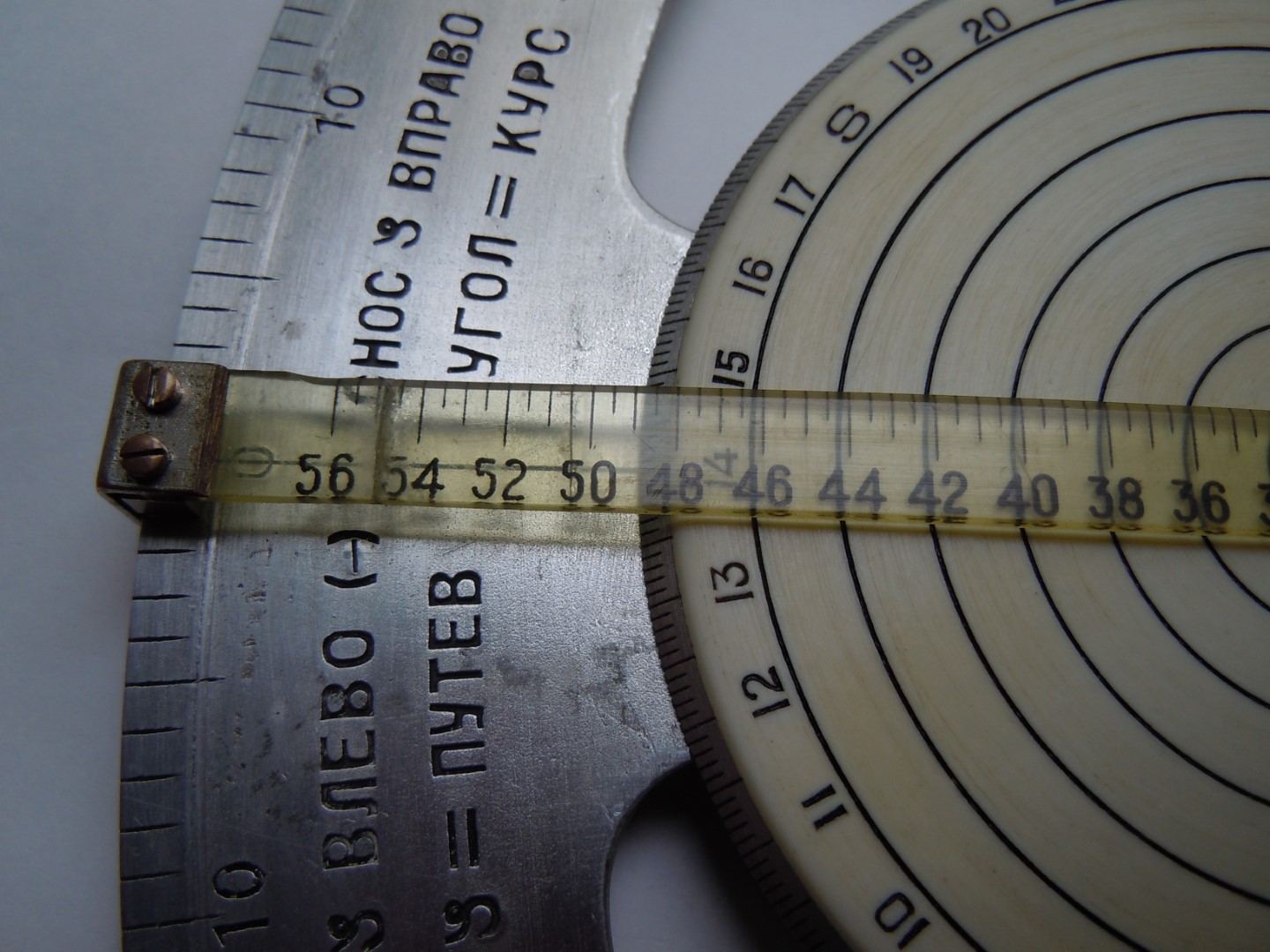

und die Kurseinstellung 225° beträgt. Der Windkorrekturwinkel wird auf der oberen Skala und die Geschwindigkeit über Grund durch den Zeiger angezeigt, nachdem dieser in die
Mitte der Rose gedreht wurde. Der Vorgang ist relativ zeitaufwendig
