Hinweise des Besitzers :
Die Nummer auf dem Bild ist identisch mit der in der Junkers Umbauanweisung „Ju 88 A5 in Ju 88 A12.
Es sind die meisten Ju 88 Tafeln (A5 und ein A4 usw.) gestempelt worden . Normalerweise sind Blechteile mit einem Buchstaben oder einer Zahl gestempelt, in Ausnahmefällen mit dem Hersteller oder BAL !

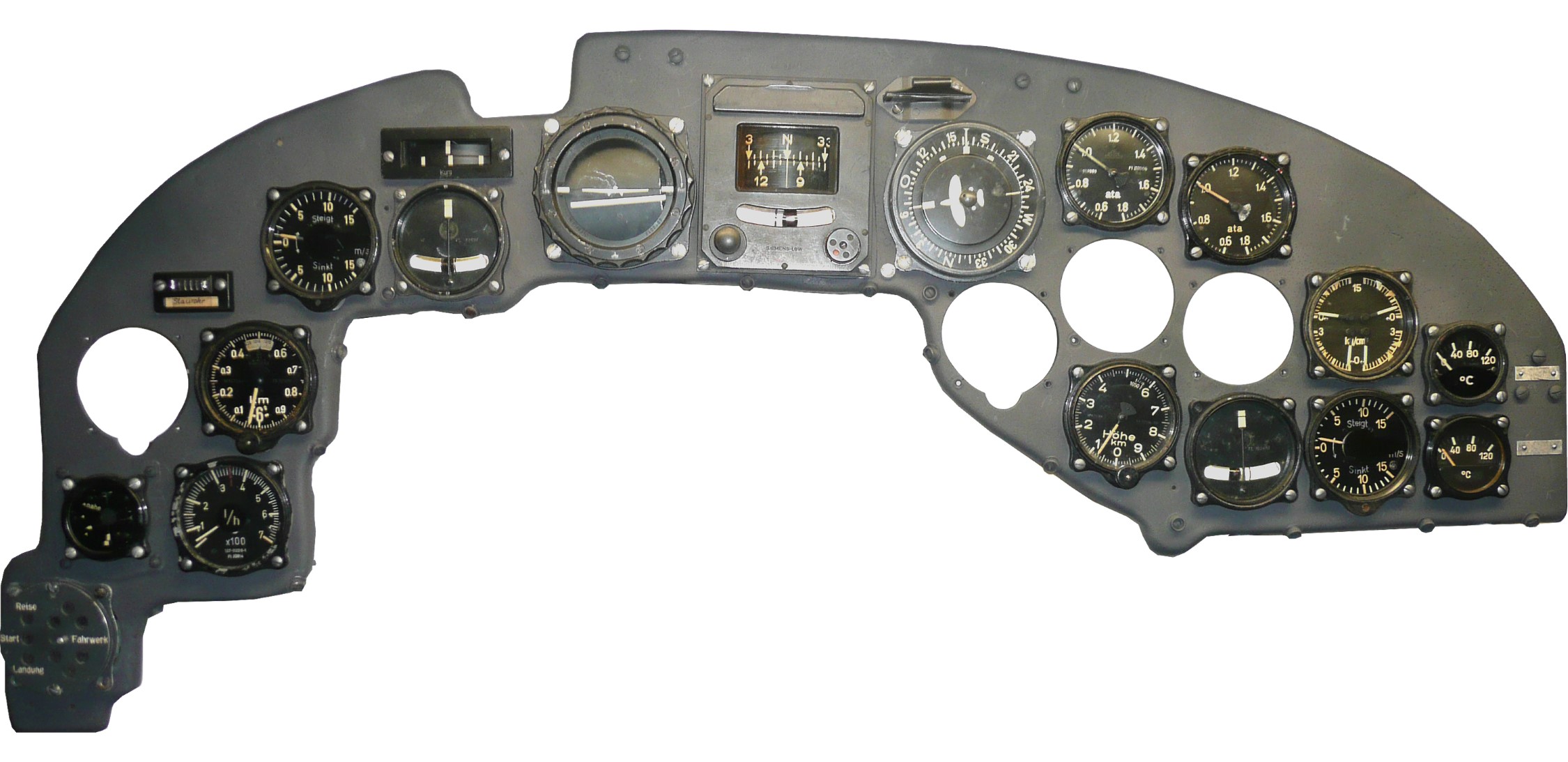

Junkers Ju 88 A-12 Eingebaute Geräte:
|
Anzeigegerät AFN 2
|
|
|
2 x Fein-Grobhöhenmesser
|
|
|
Schauzeichen
|
|
|
Kraftstoff-Verbrauchsmesser
|
0-700 l/h
|
|
2 x Statoskop-Variometer -15/+15 m/s
|
|
|
2 x Wendezeiger
|
|
|
Kurskreisel
|
|
|
Wendehorizont
|
|
|
Kurszeiger Lkz 3
|
|
|
Grosser Führertochterkompass
|
|
|
2 x Fahrtmesser 80 -750
|
|
|
2 x Ladedruckmesser
|
|
|
2 x Temperaturanzeigen
|
|
| 2 x elektr. Drehzahlanzeiger | Fl.20286-3 |
|
elektr. Vierfachdruck-Druckanzeige
|
|
|
Schieber für Betriebsdatentafel
|
Fl.23501
|
|
9 Lampengerät
|

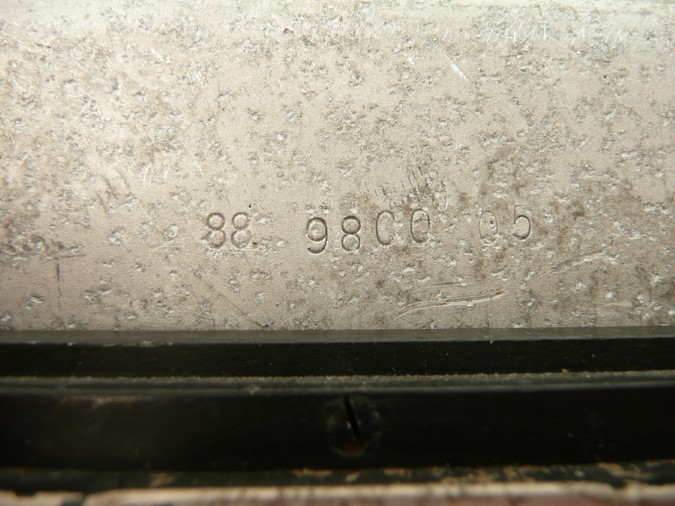

Die ein gestempelte Nummer

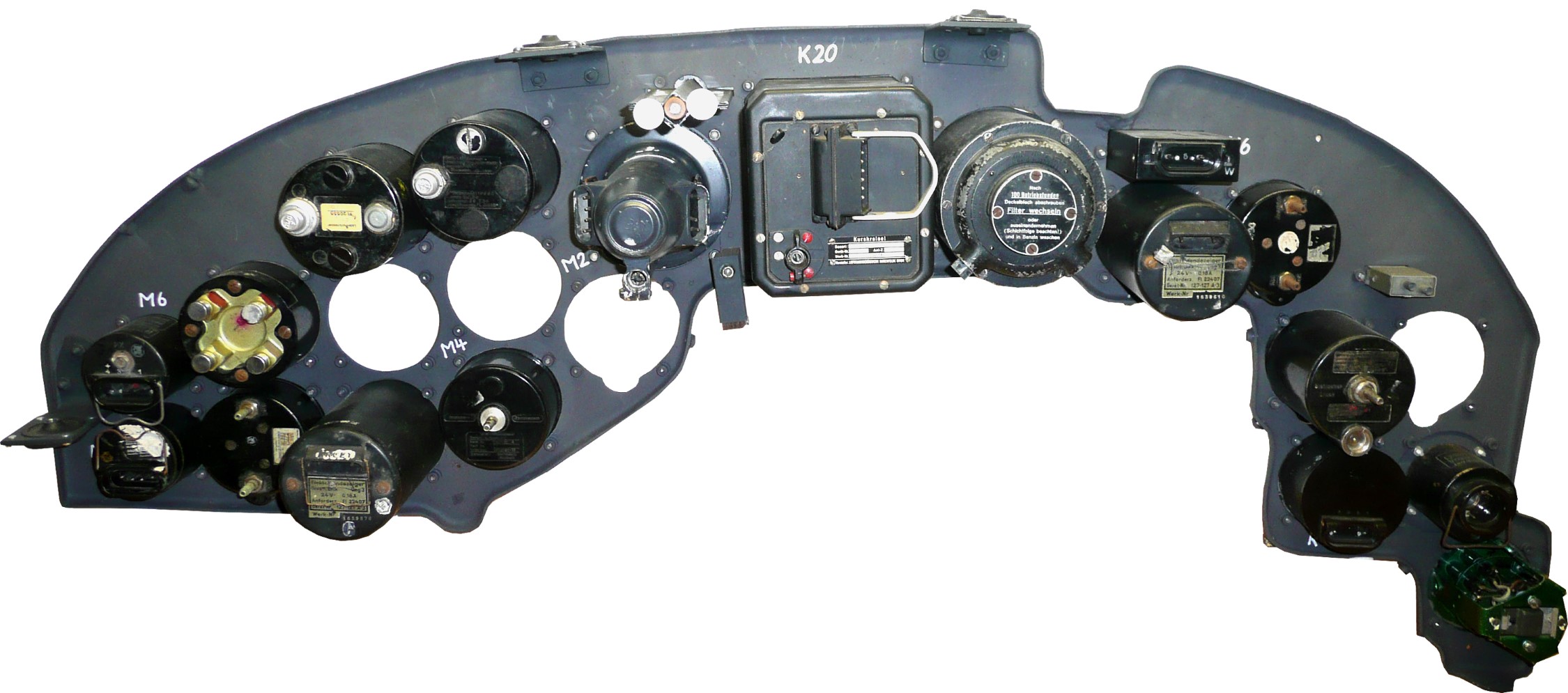

Rückseiten-Ansicht

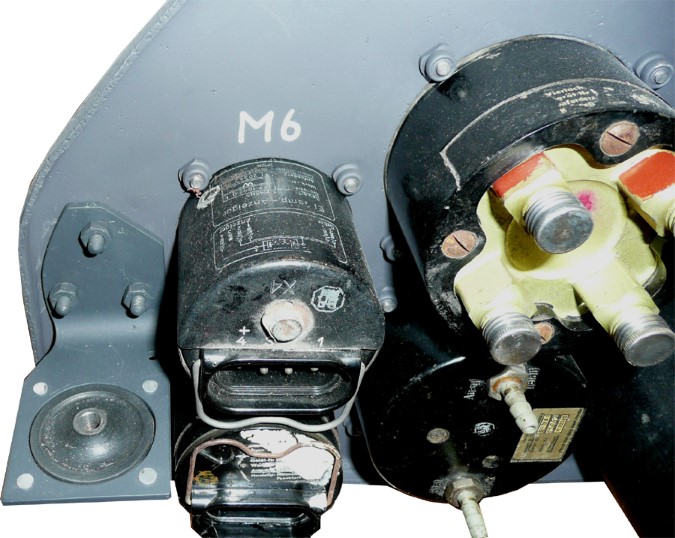

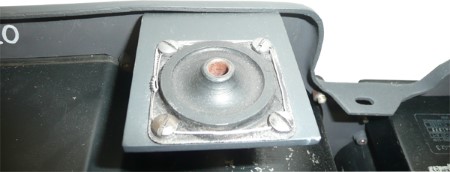

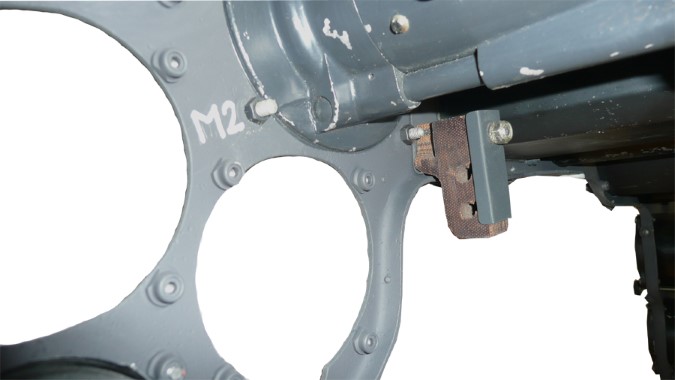

Detailaufnahmen der Gerätetafel und deren Befestigungspunkte
