- Bezeichnung: Bombenzielanlage BZA 1
- Anforderungszeichen: Fl.XXX
- Baumuster: BZA 1
- Hersteller: dpv = Zeiss-Jkon A.G Dresden
- Baujahr: ca. 1943
- Eingebaut in: Dornier Do 217, Junker Ju 88, Ju 188, Heinkel He 177, Messerschmitt Me 410
- Bemerkung: BZA 1 war auch in Kombination mit Bombenzielgerät BZG 2 möglich
- wichtige Bestandteile der Anlage:
- Vorhalterechner IVR 1, Fl.52840
- Sturzvisier Stuvi 5B, Fl.52870
- Relaiskasten IRK 1, Fl.52841
- Schaltkasten SK Ve, Fl.52751
- Kondensatorkasten IKK 1, Fl.52842
- Eigengeschwindigkeitsgeber IEG 1, Fl.52831
- Windgeschwindigkeitsgeber IWG 1, Fl.52832
- Höhenkorrekturgeber IHKG 1, Fl.52830
- Kommando Fahrtgeber KFG 1A, Fl 52826
- Gleichstrom-Drehstrom-Umformer, Gerät: 127-251 A
- Einbausätze (Kipprahmen) IKR 1, Fl.52843
- Video Prüfstand der BZA1: https://youtu.be/nWHCqn2w9aE?si=6TjXNTiTvm7AJyFL
Quelle: Funksammler Collection, Frankreich

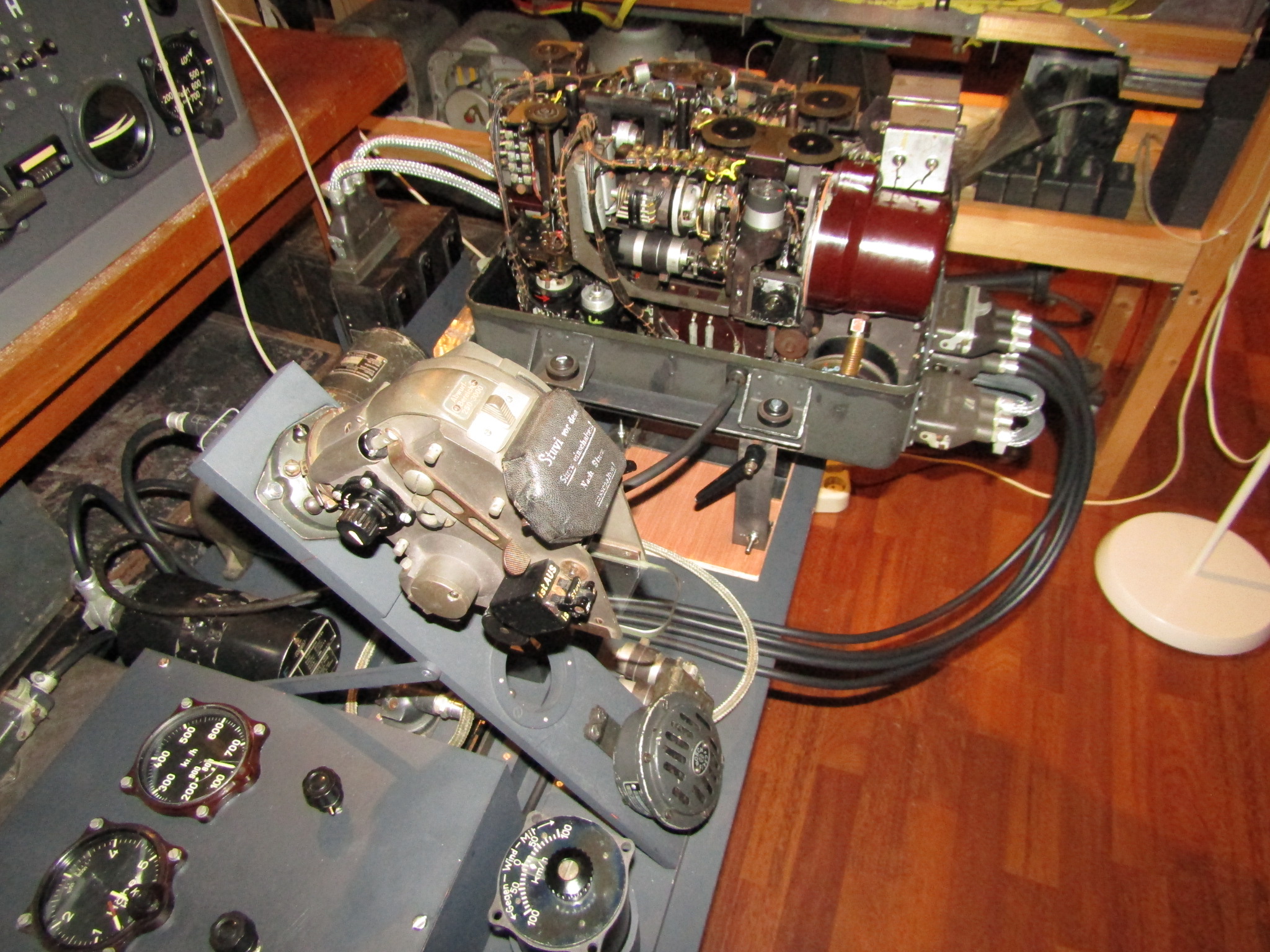

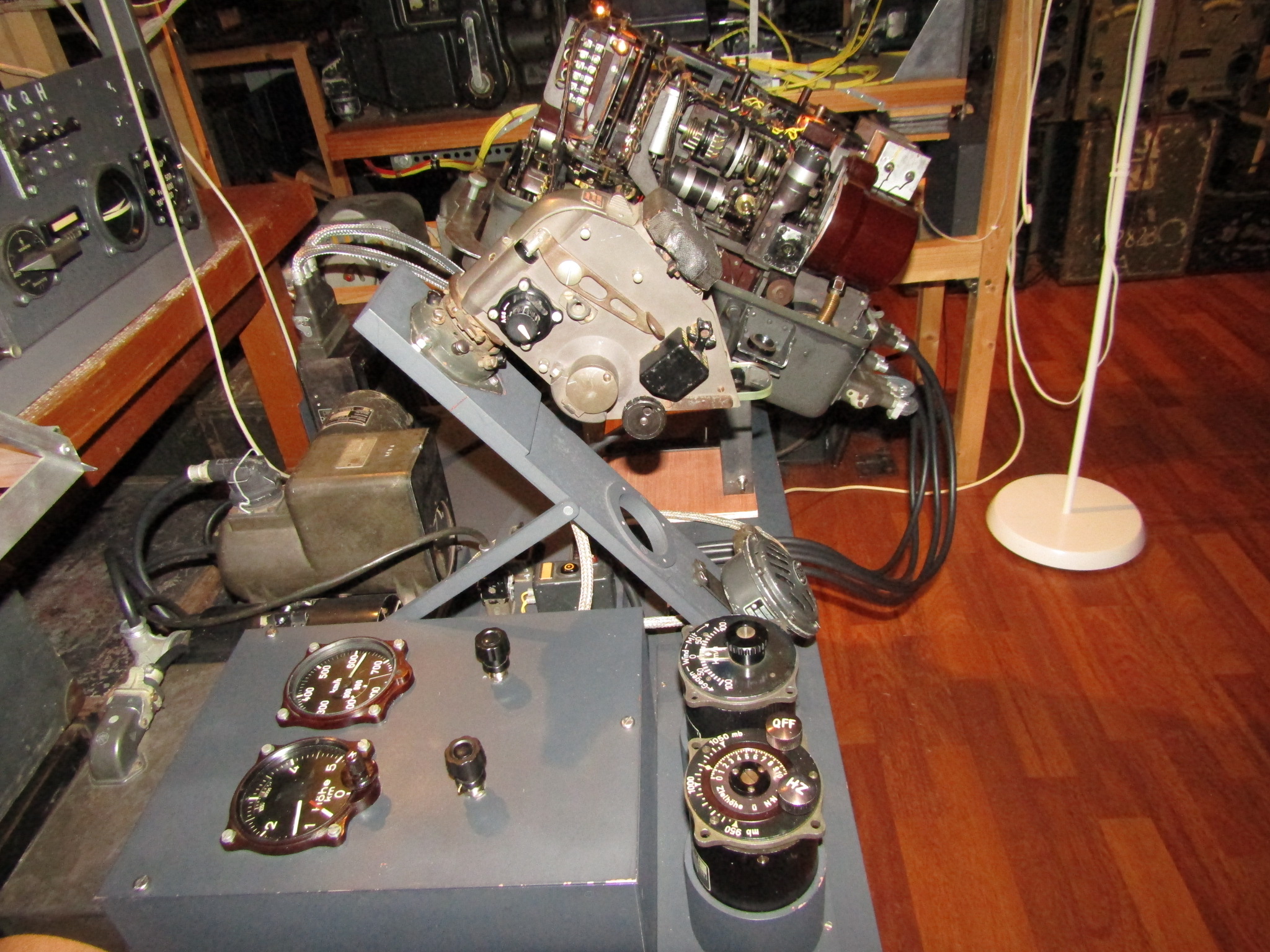

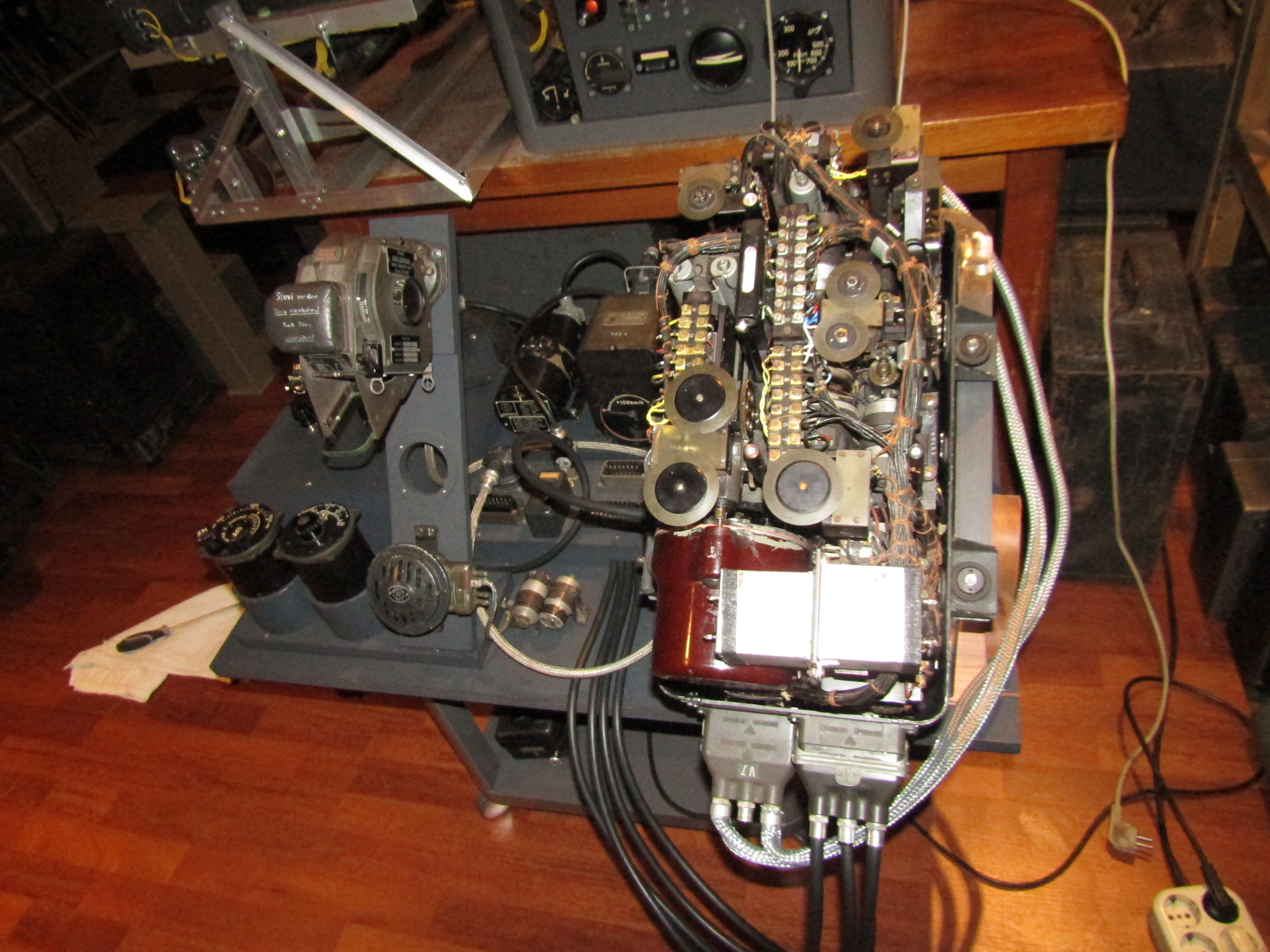

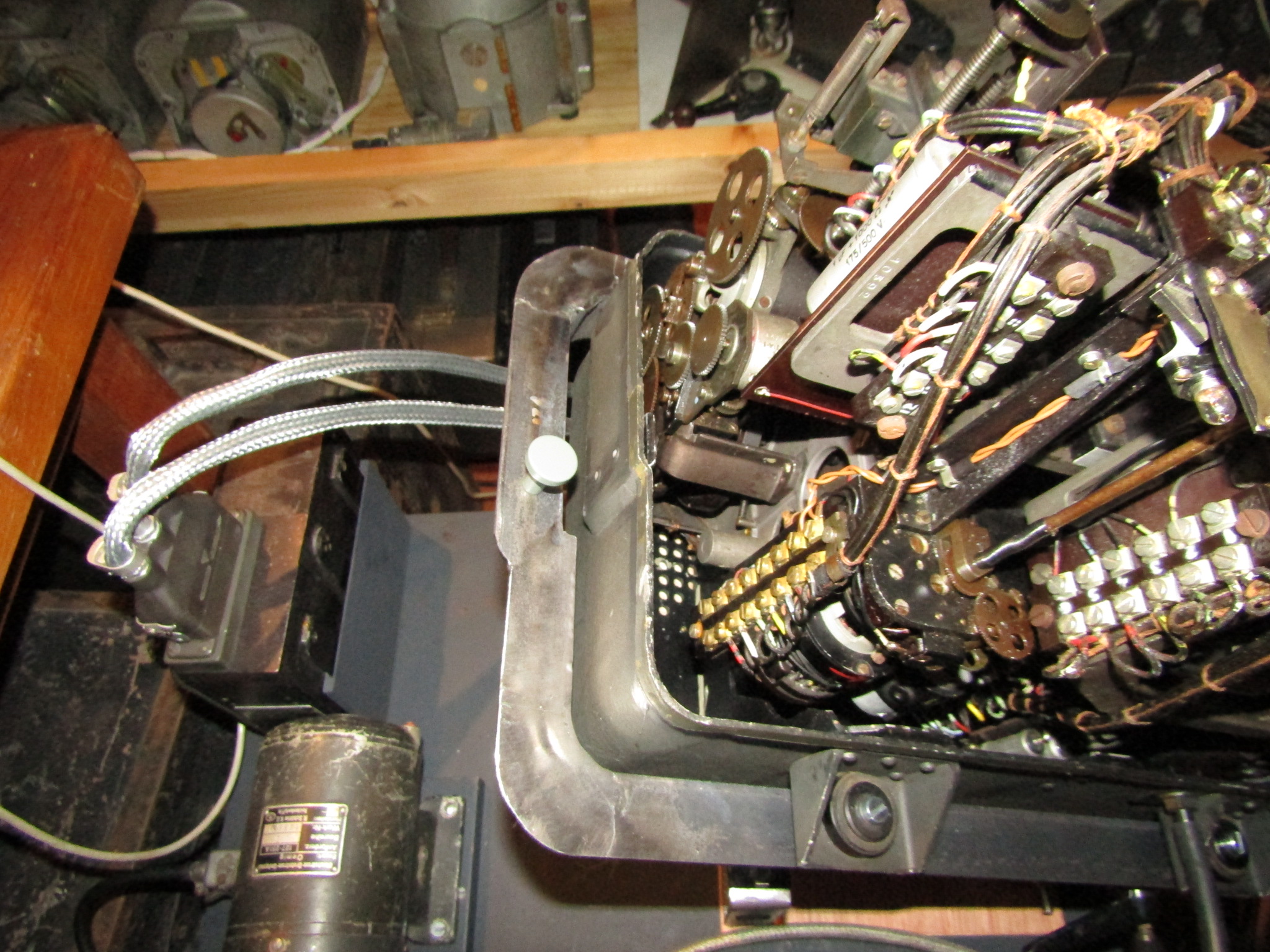

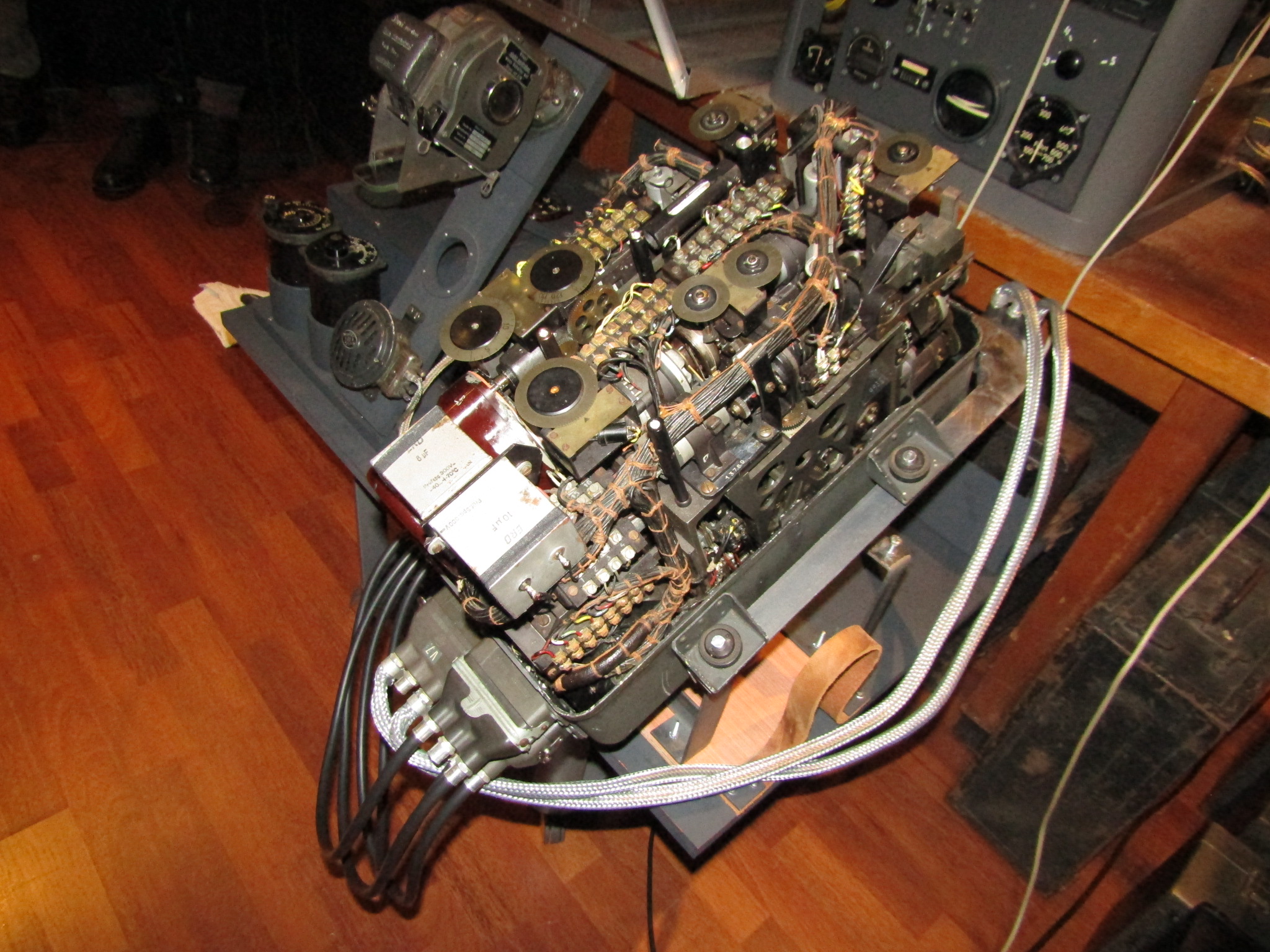

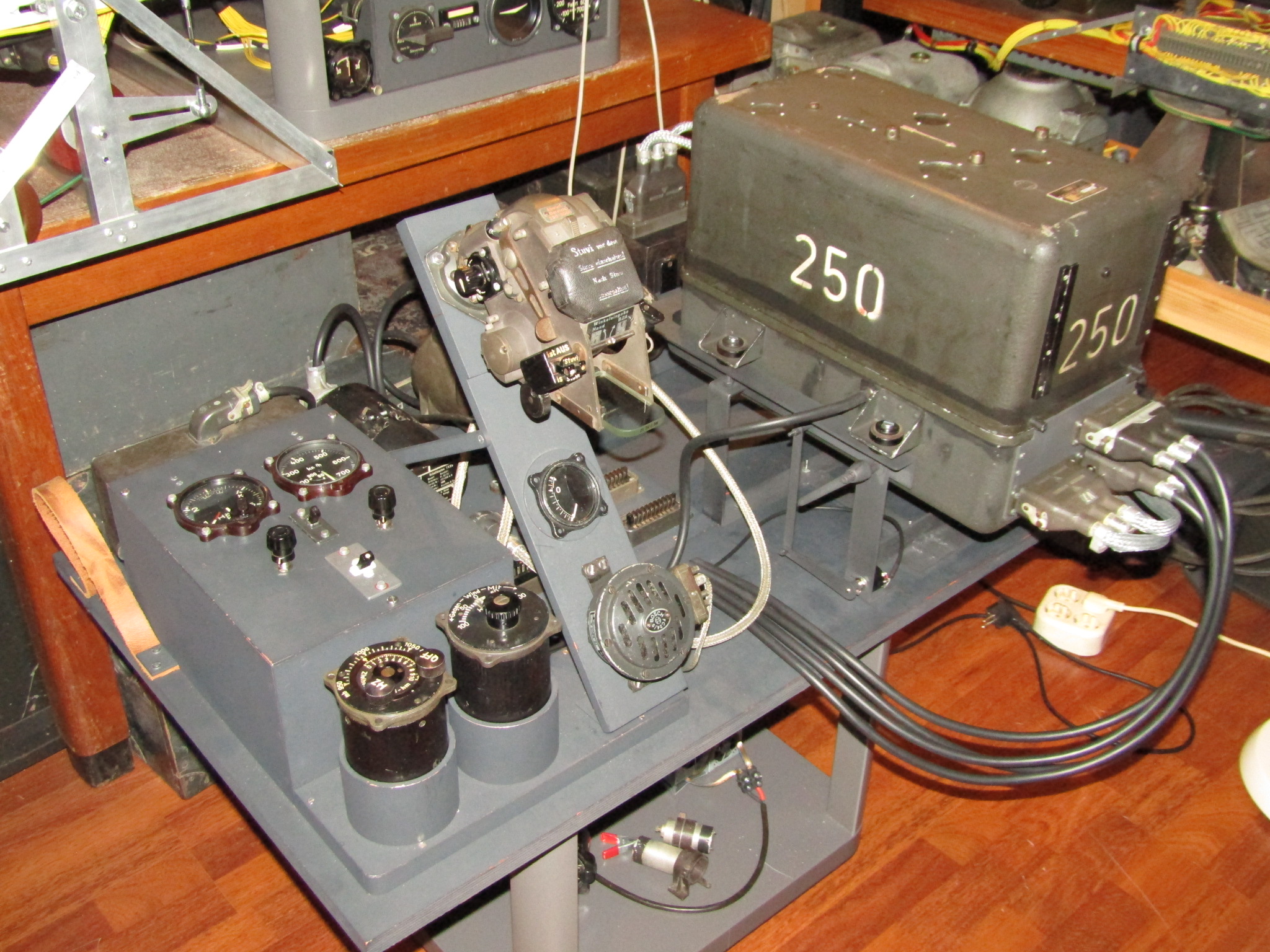

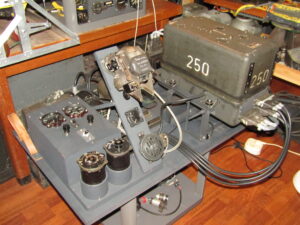

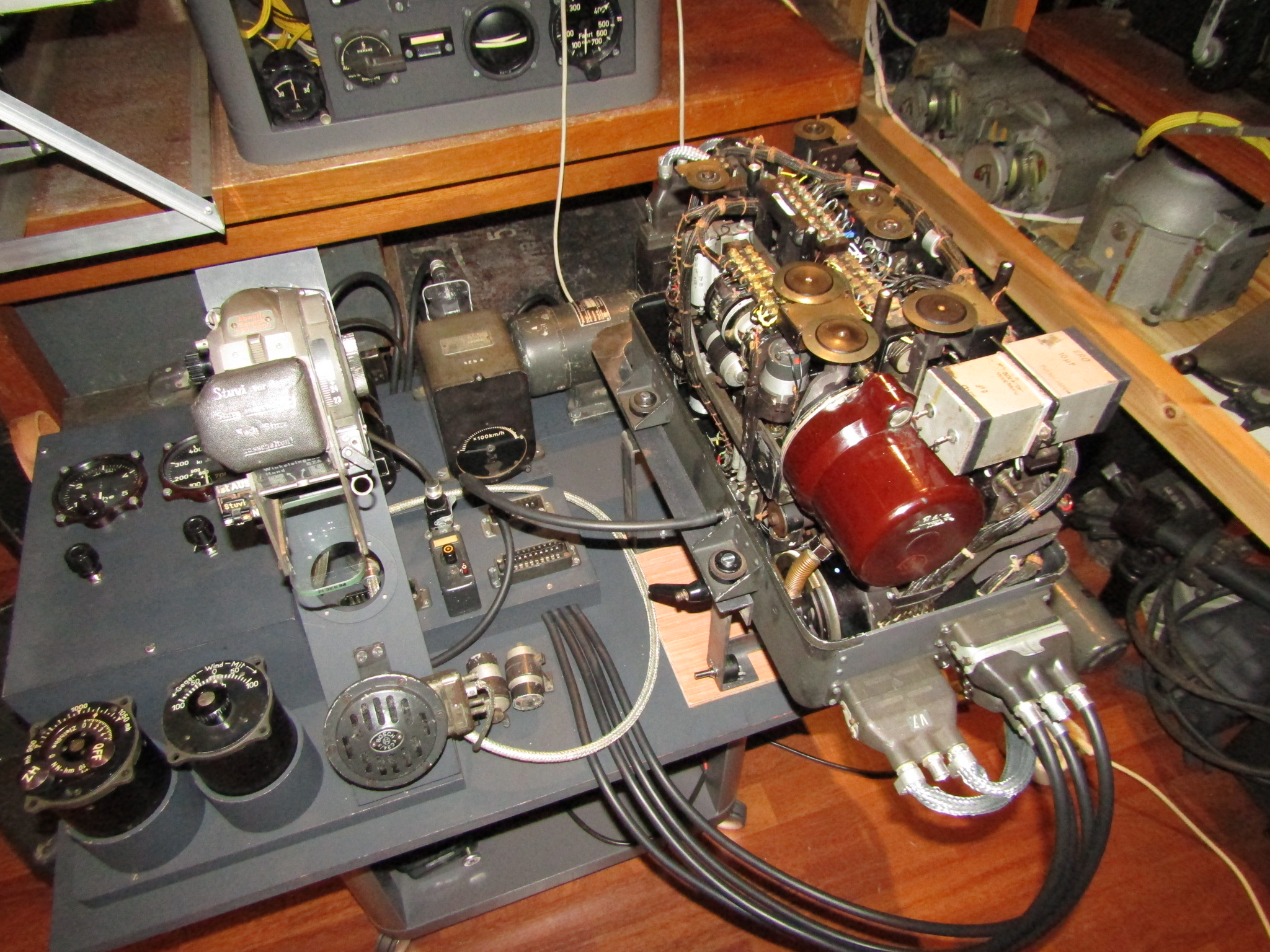

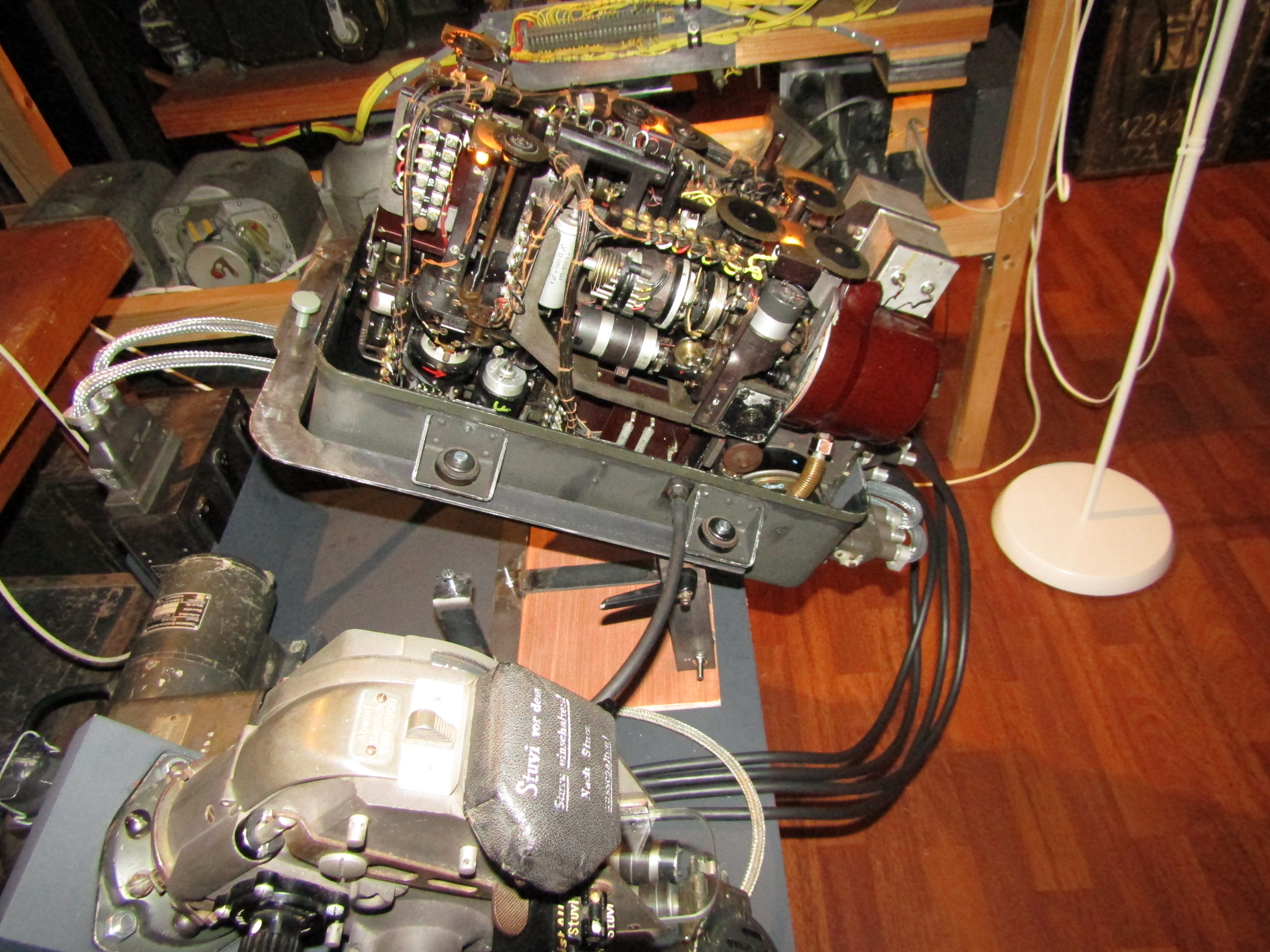

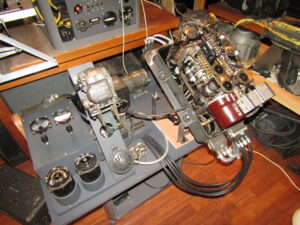

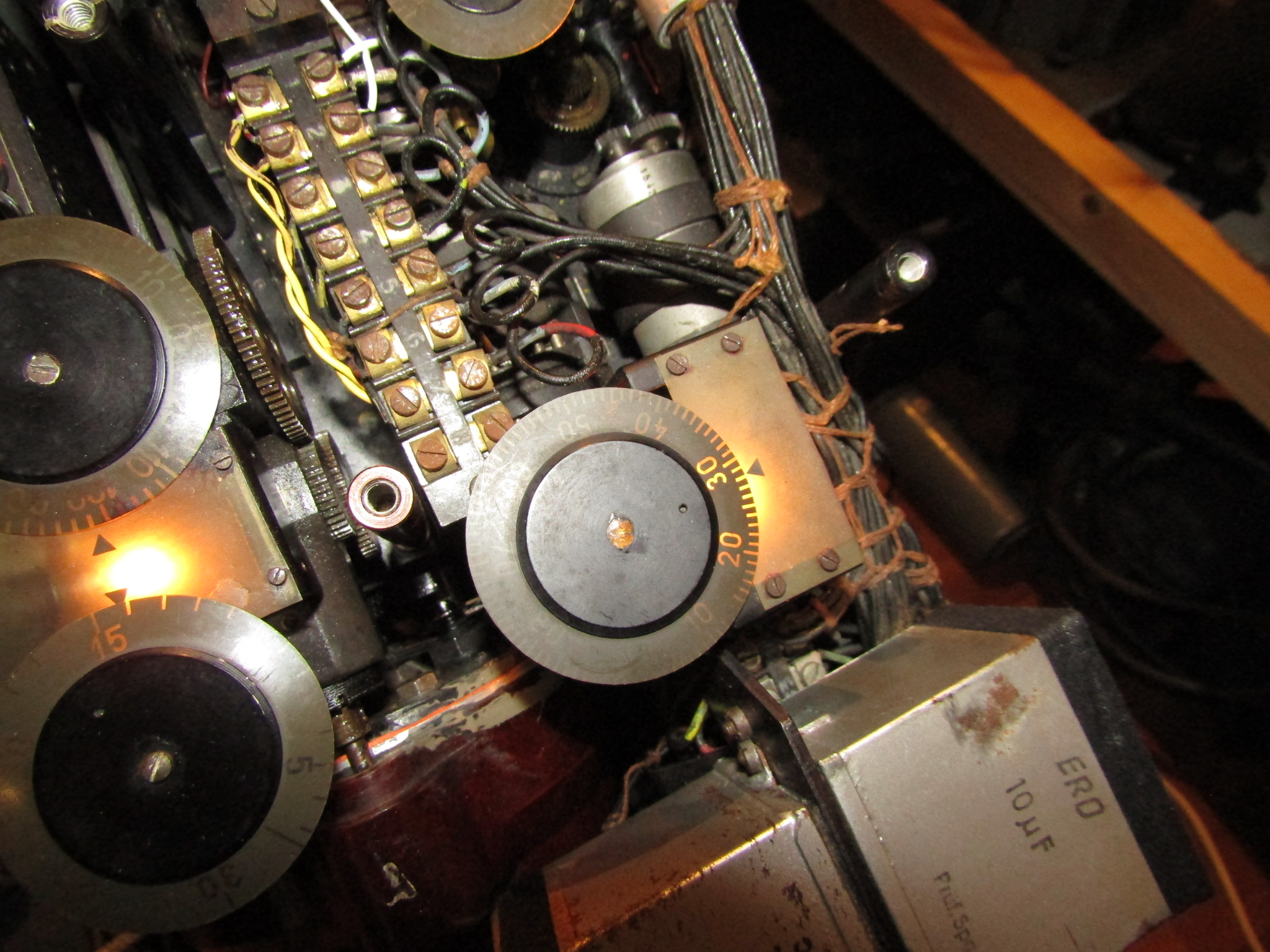

selbstgebauter Prüfstand mit Bombenzielanlage BZA 1

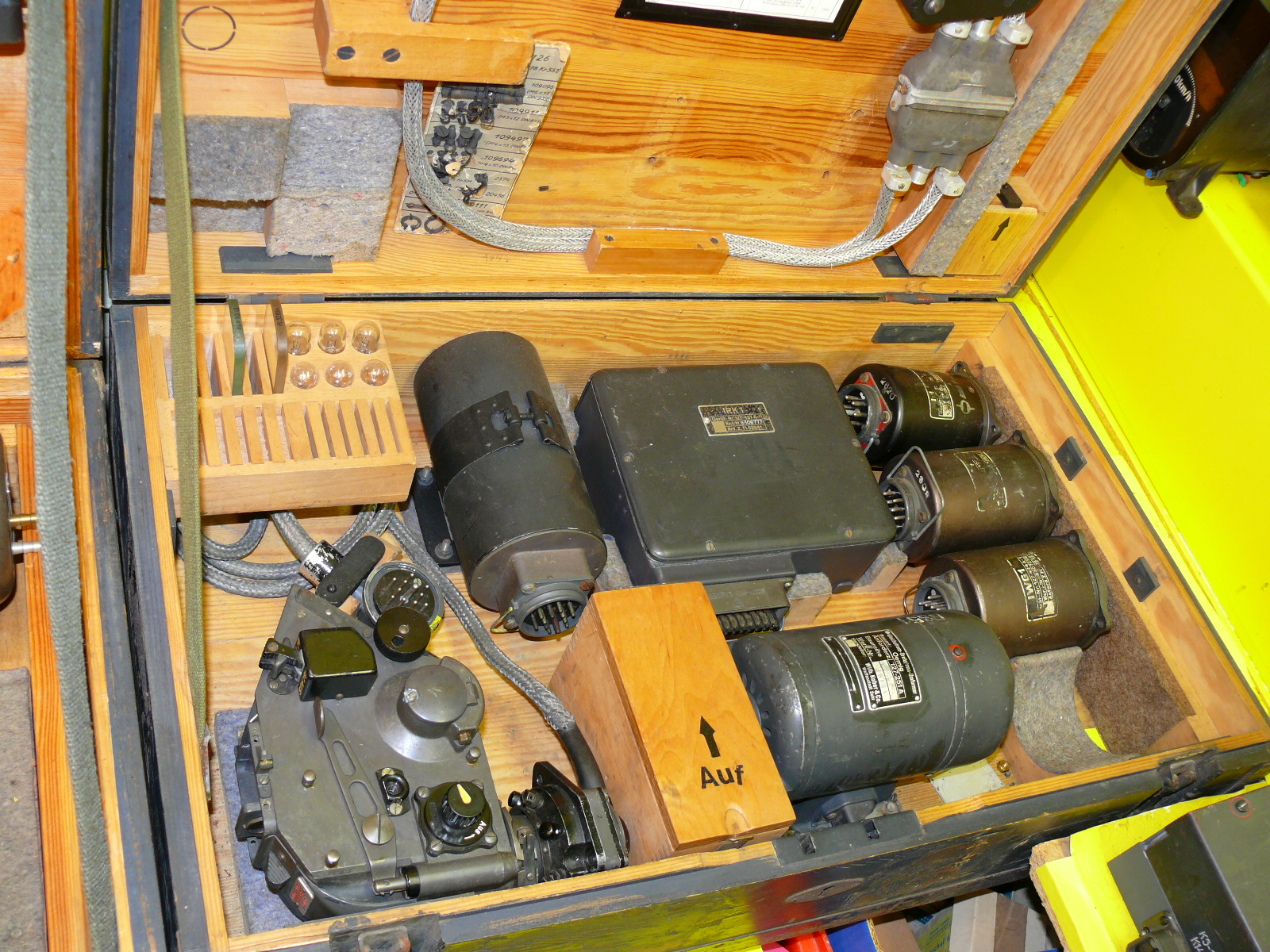

Vorratskasten zur Bombenzielanlage BZA 1

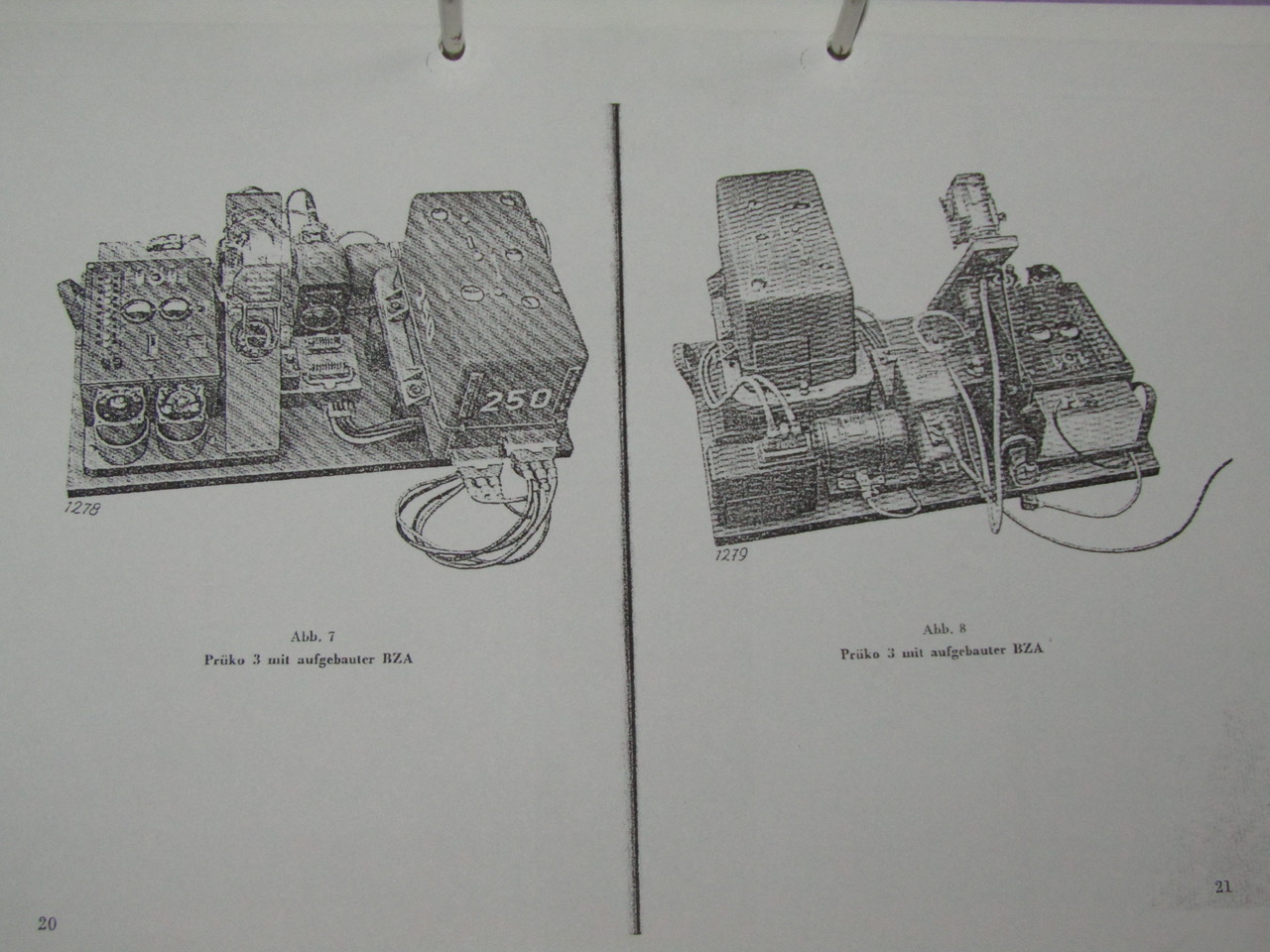

Prüfkoffer zur BZA 1 „Prüko 3“

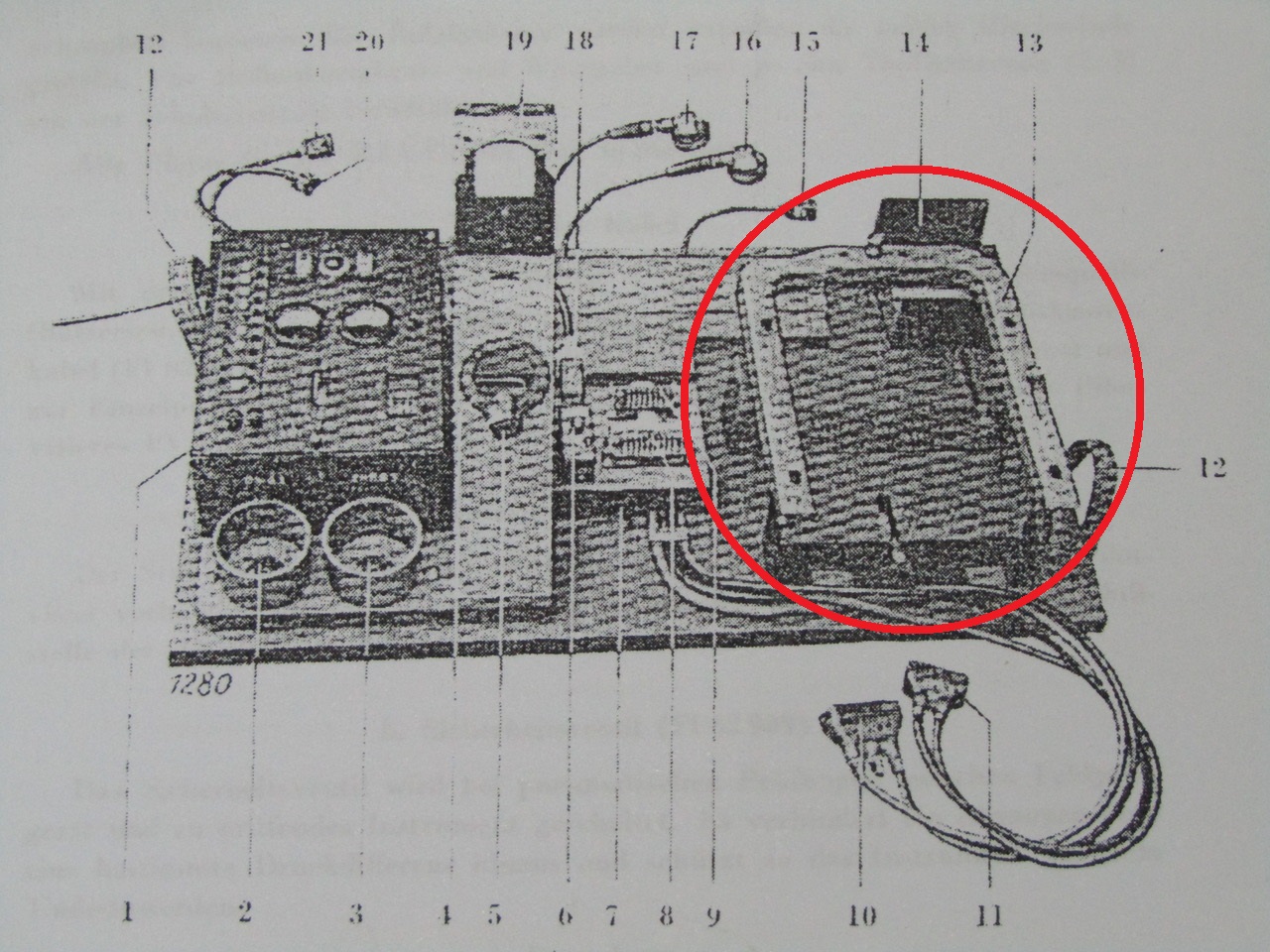

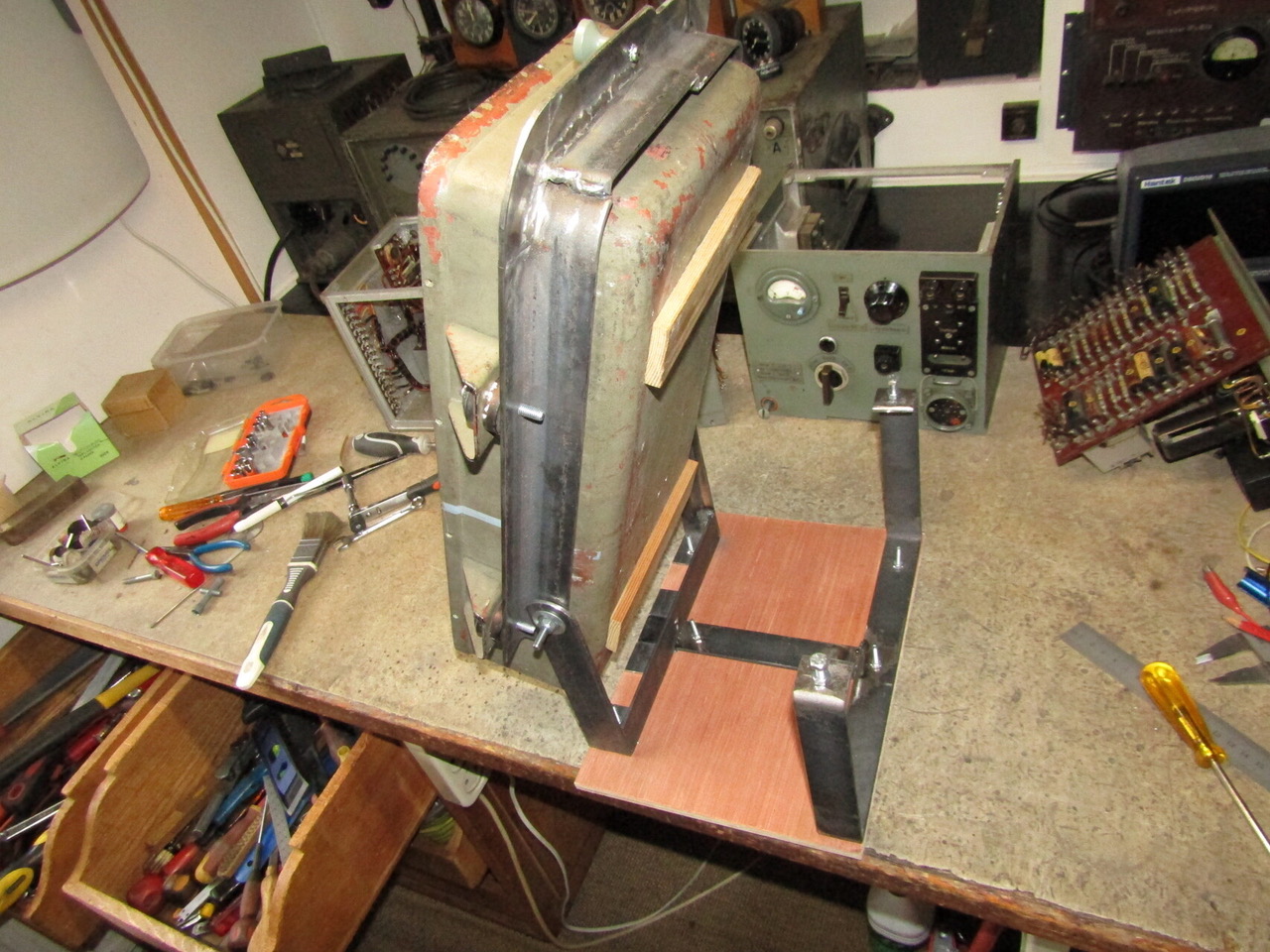

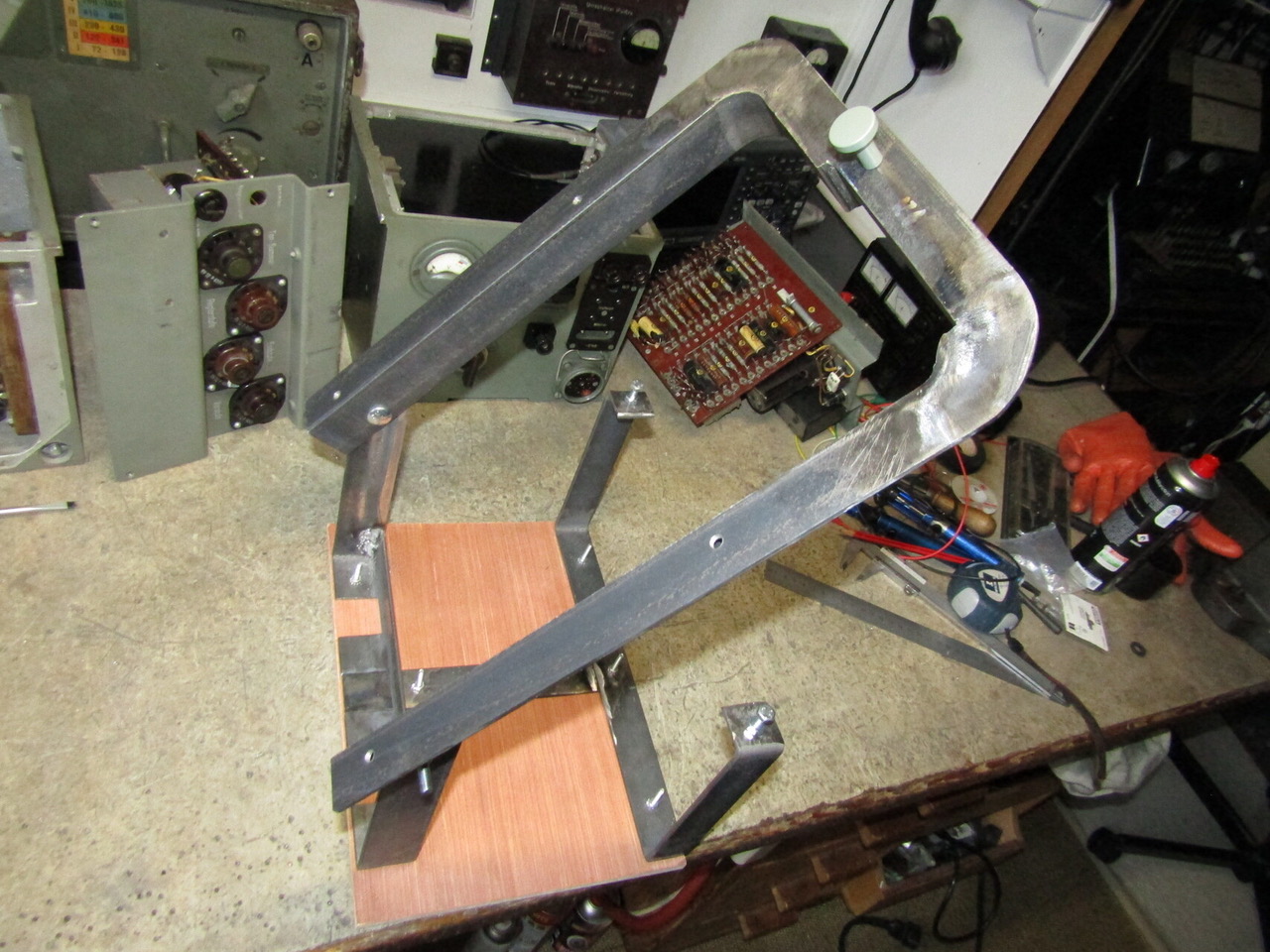

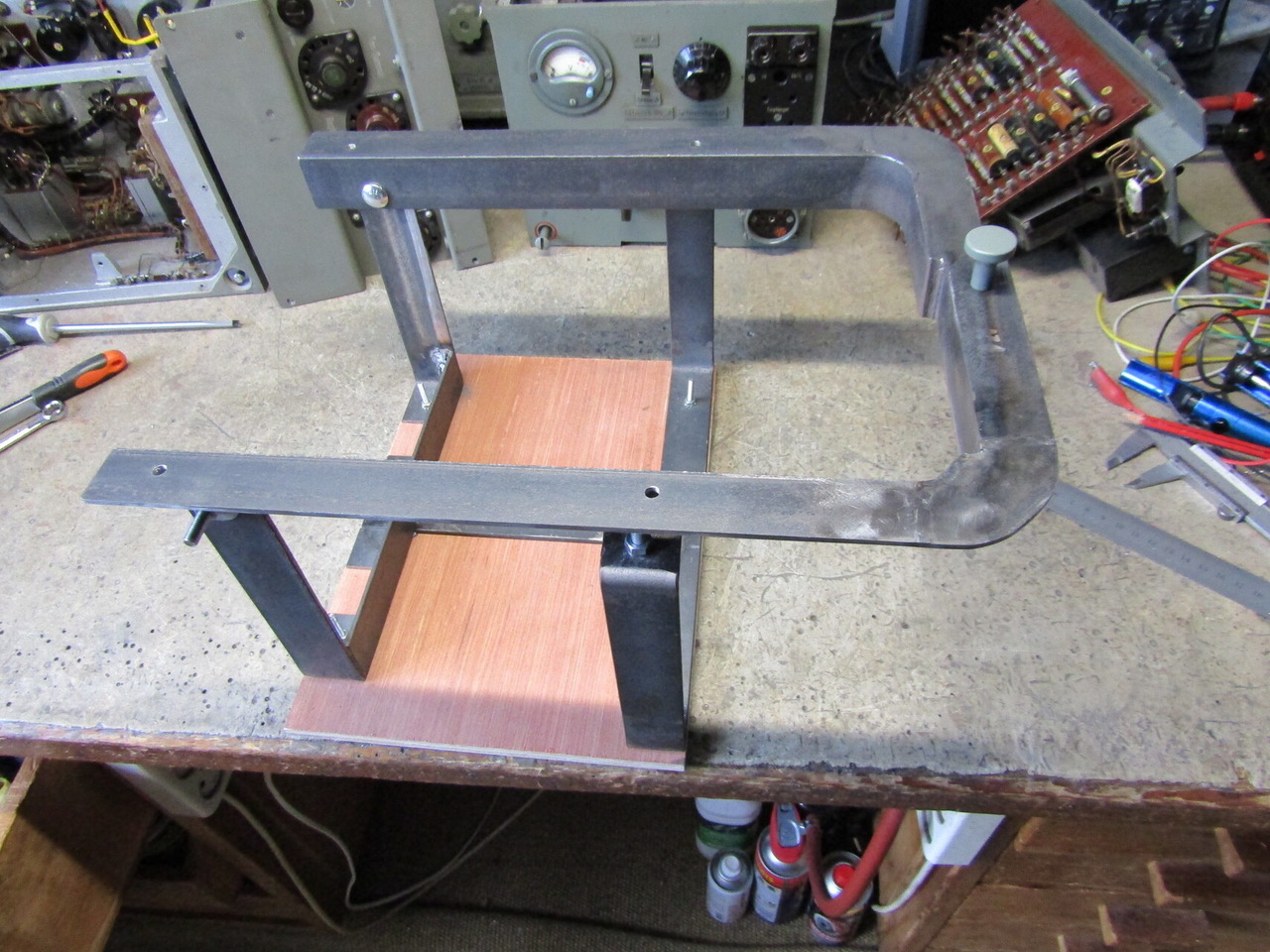

Nachbau des Kipprahmen IKR 1 für Vorhalterechner IVR1

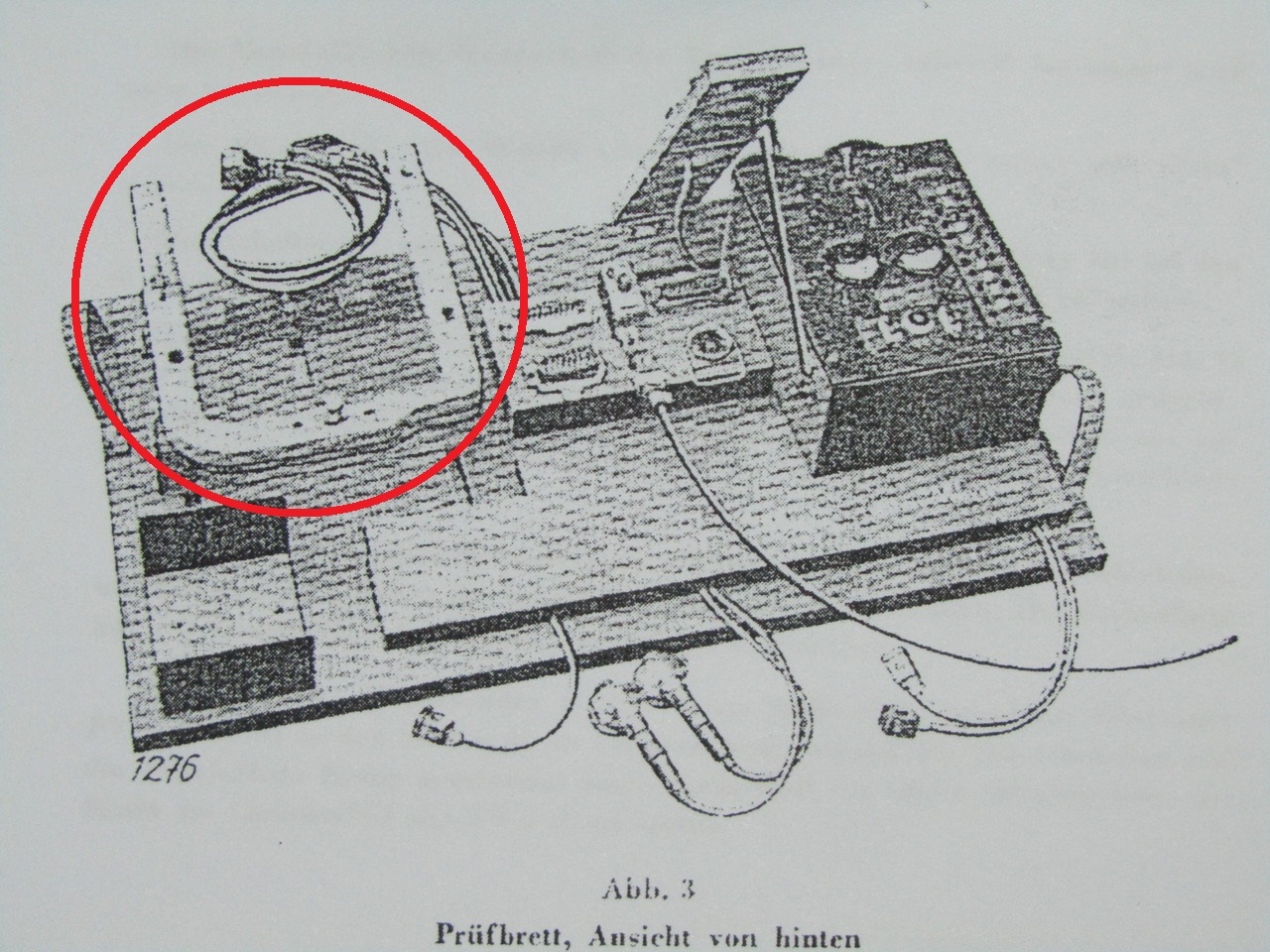

Abbildung mit Kipprahmen für Vorhalterechner IVR 1, auf Prüfbrett

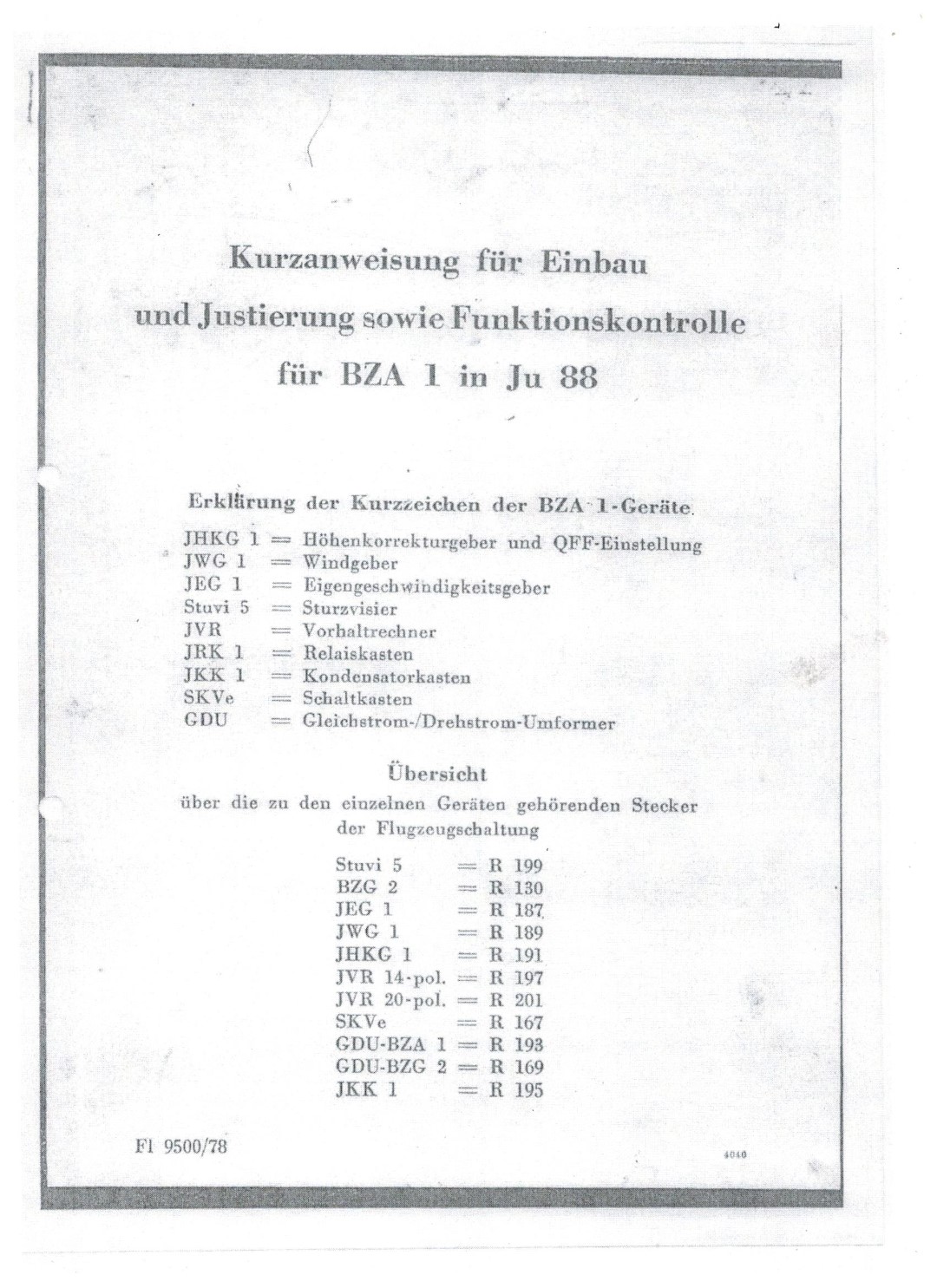

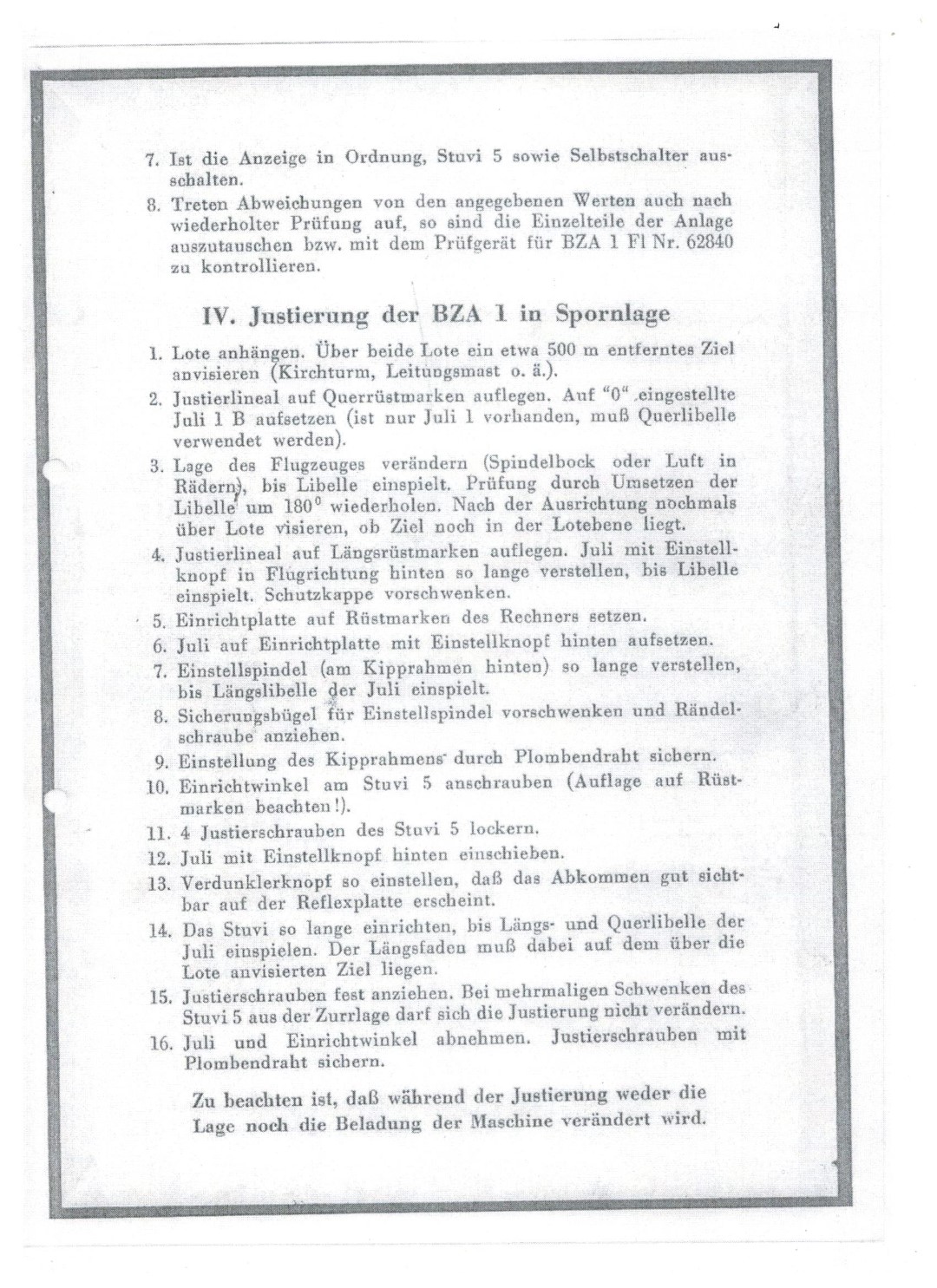

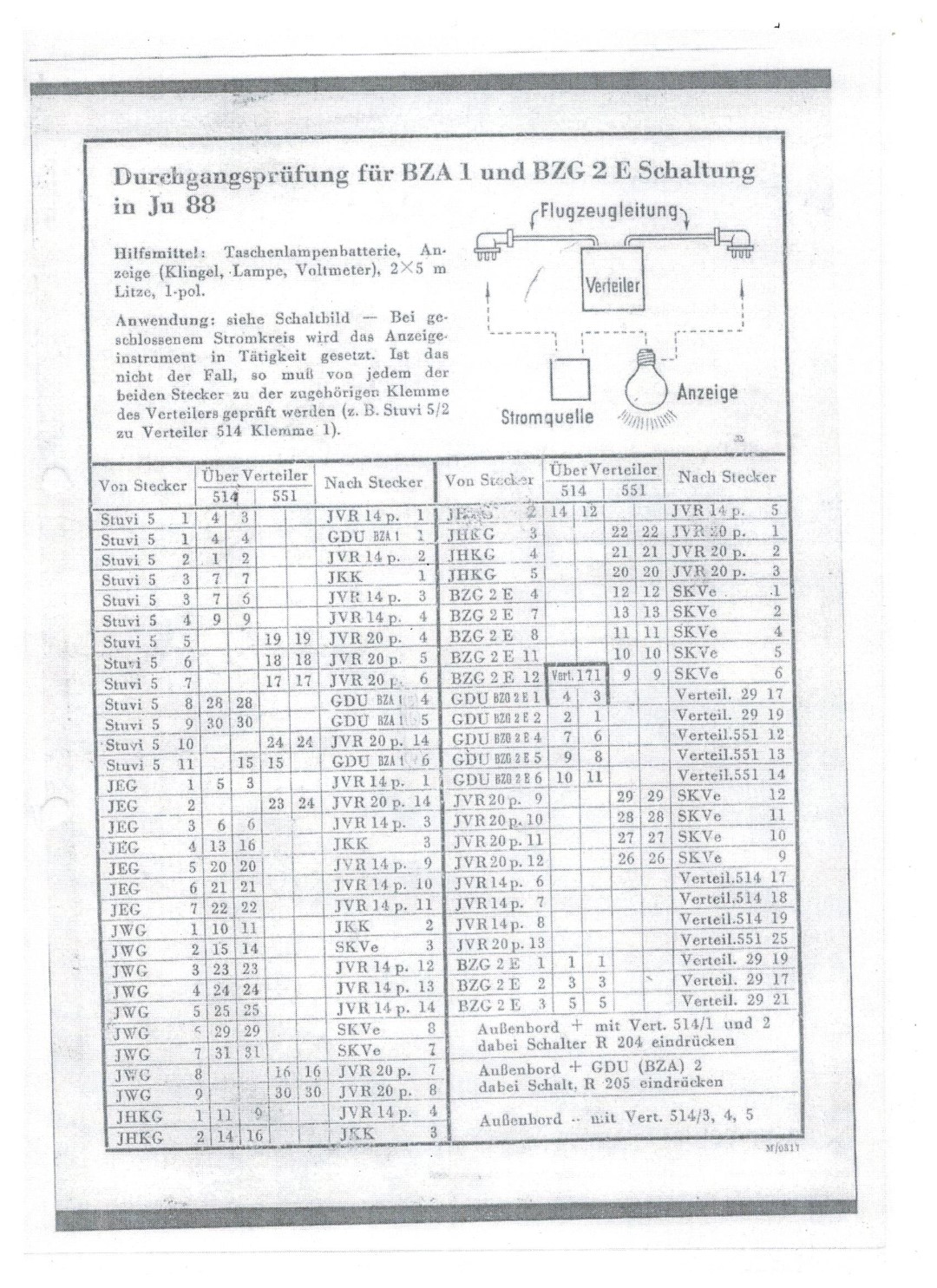

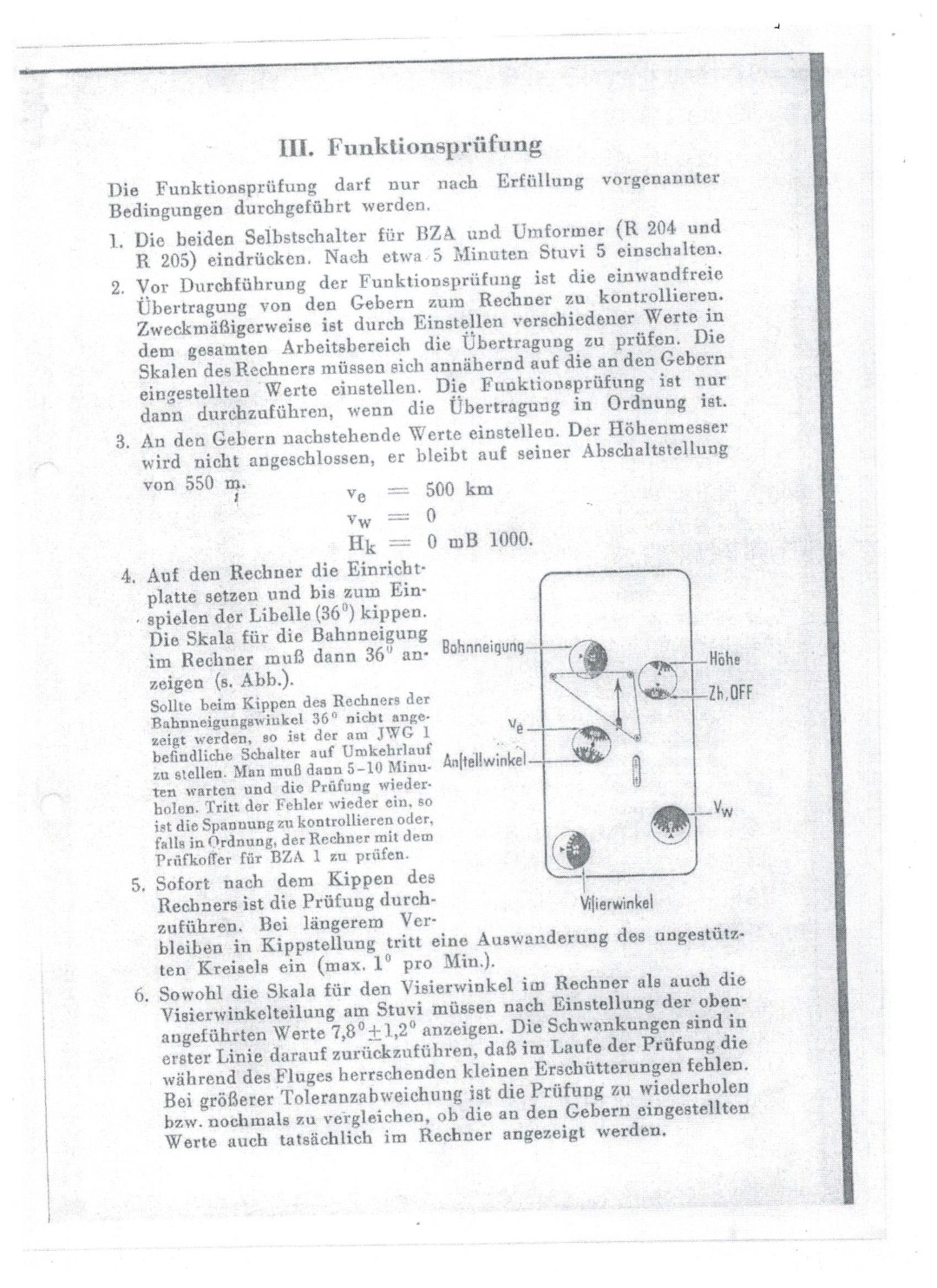

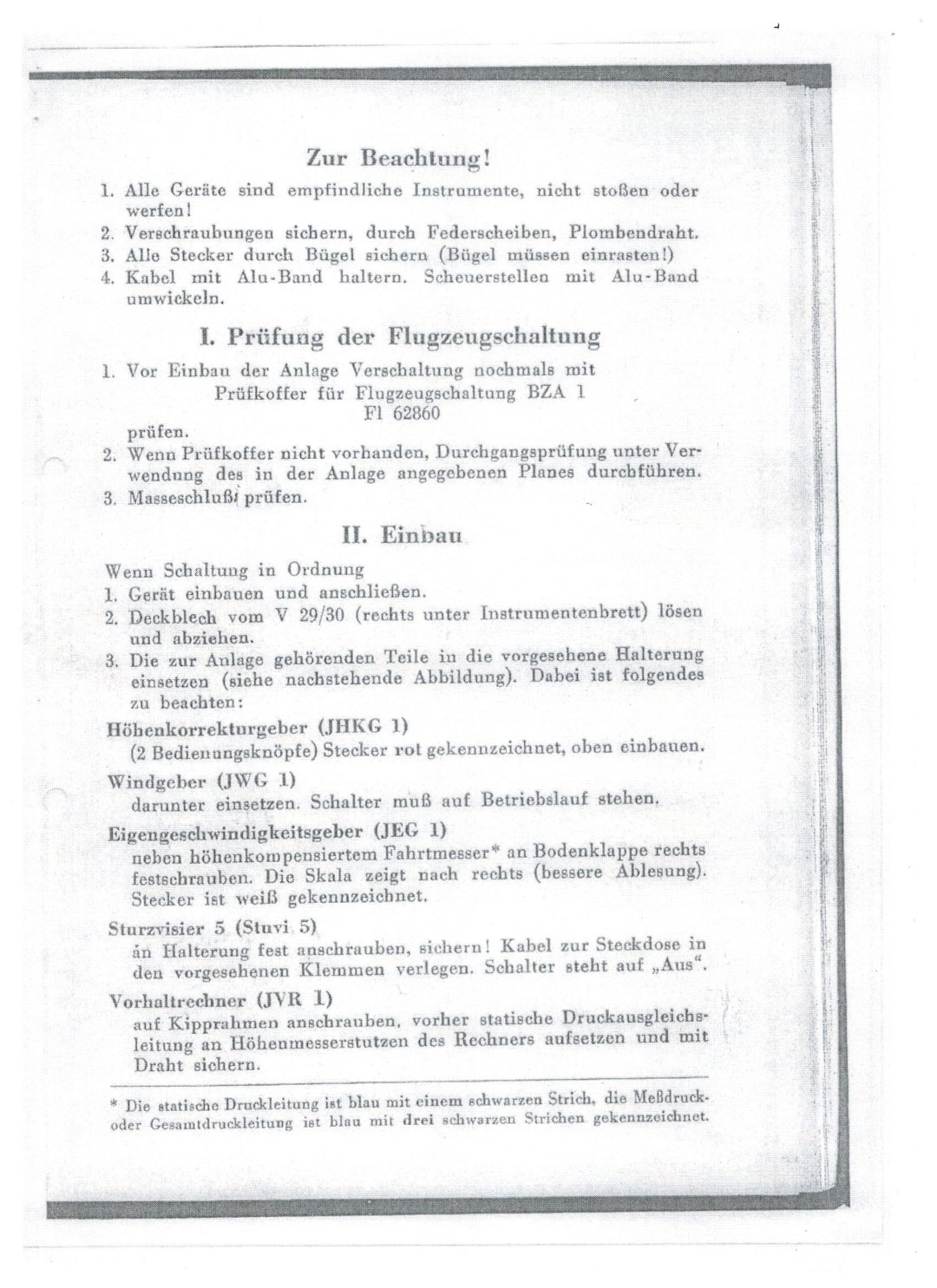

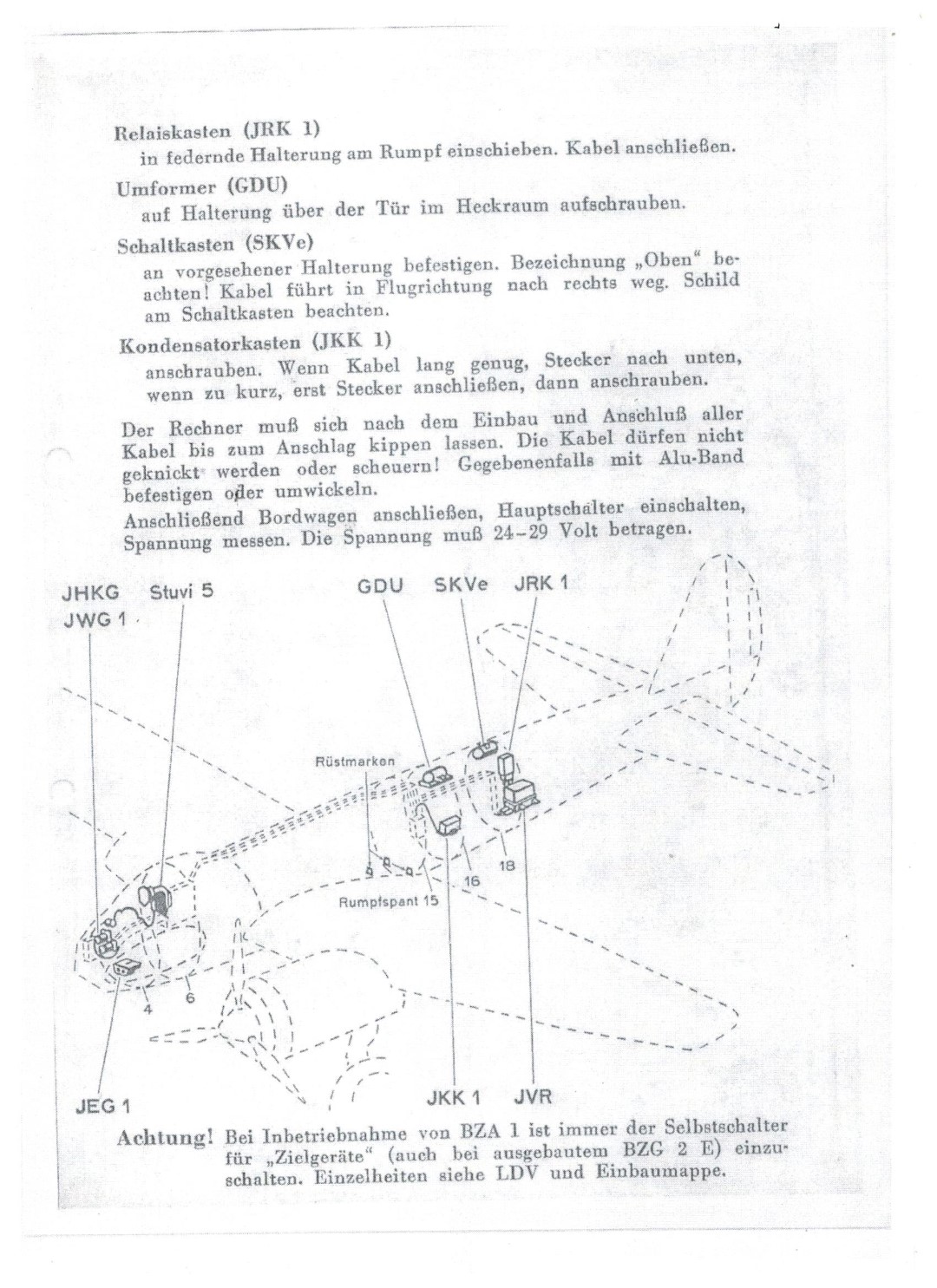

Kurzanweisung für Einbau, Justierung und Funktionskontrolle für BZA 1 in Ju 88
Quelle: Funksammler Collection, Frankreich
