Fl.XXX Schauzeichensatz, 7-fach, 1944

• Bezeichnung: Schauzeichensatz, 7-fach

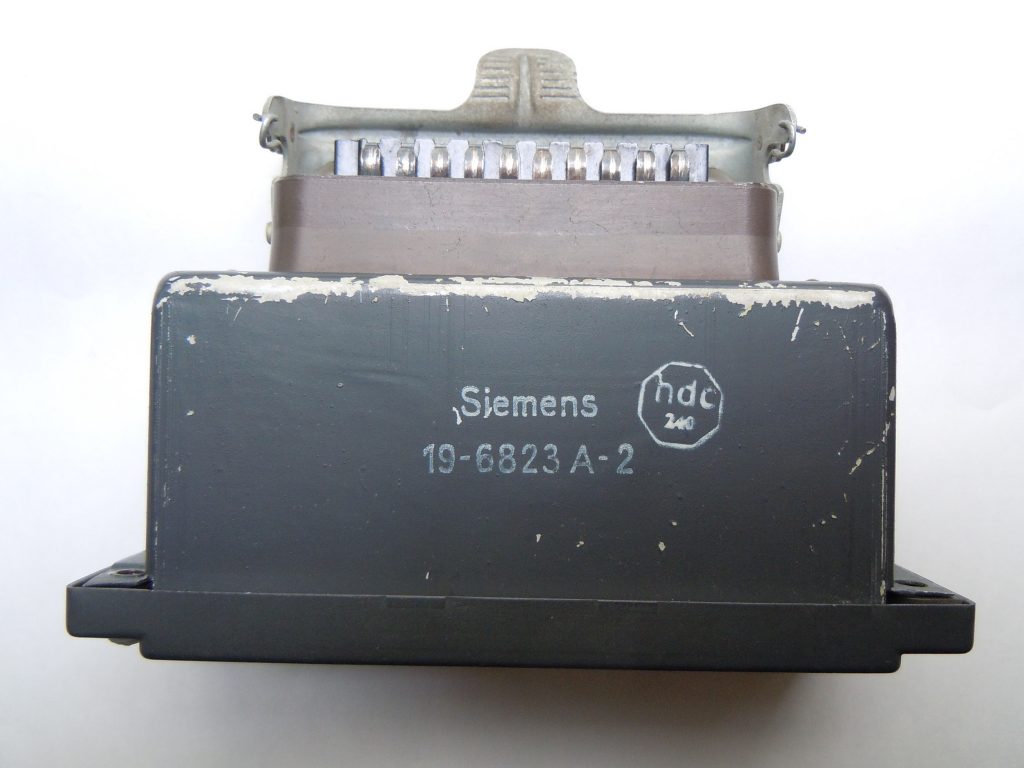

• Anforderungszeichen: Fl.XXX, Gerät-Nr.: 19-6823 A-2
• Hersteller: hdc = LGW Hakenfelde, Berlin
• Baujahr: ca. 1944
• Eingebaut in: nur in Heinkel He 177 (späte Baureihen)
• Bemerkung: erweiterte Ausführung des Schauzeichensatzes, 5-fach, für Flugzeuge mit 4 Hauptfahrwerken

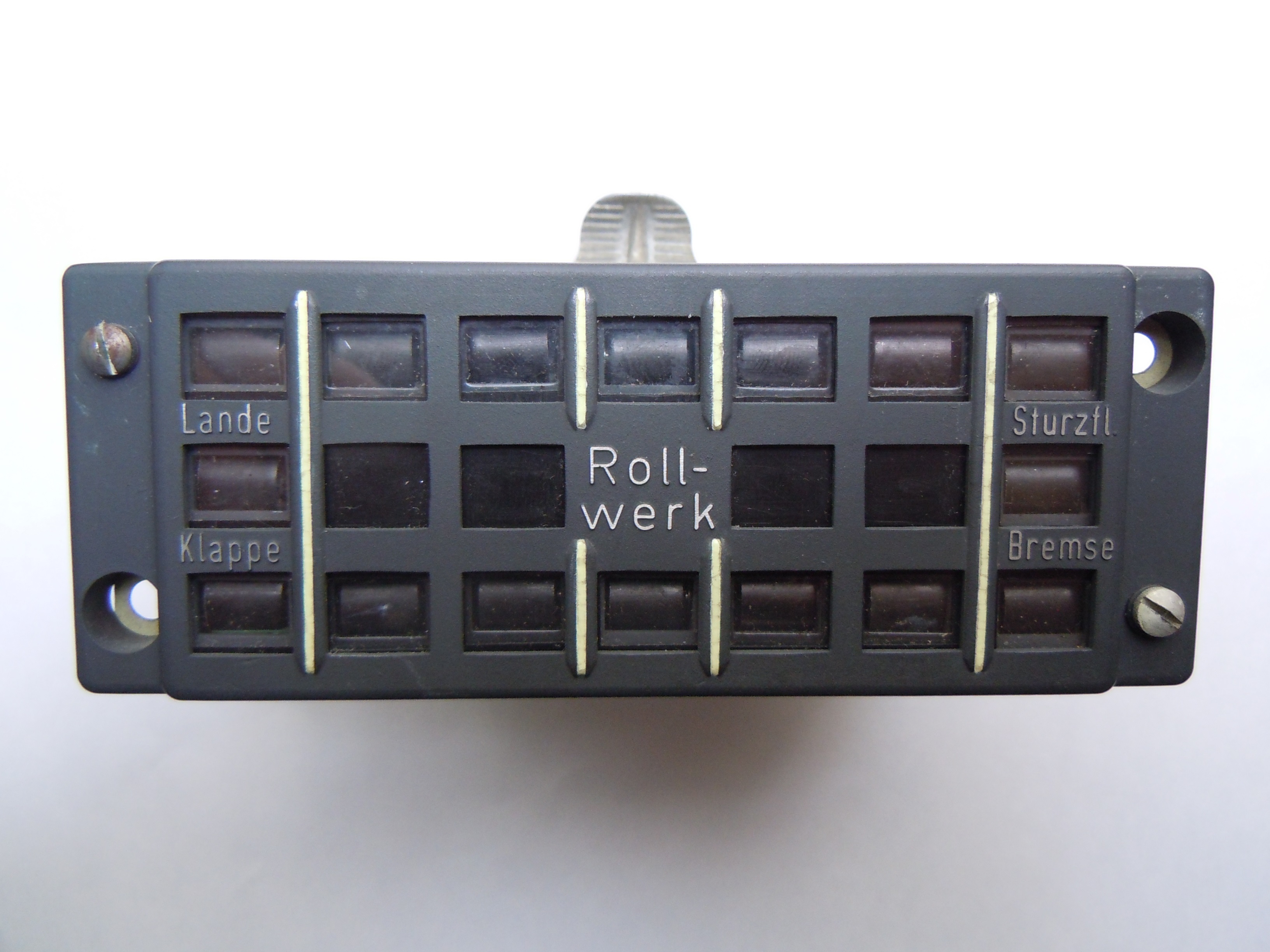

• eingebaute Schauzeichen:
  • 1 x 19-6819 A-2 (Landeklappe)
  • 4 x 19-6820 A-2 (Fahrwerk)
  • 1 x 19-6821 A-2 (Hecksporn/ ohne Belegung)
  • 1 x 19-6819 B-2 (Sturzflugbremse)
